2 Struttura del manometro di visualizzazione degli interruttori Manometri digitali industriali con allarmi alto / basso e alto / alto
Product Details
| Modello N.O.: | BPK-IV | Applicazione: | Industria |
|---|---|---|---|
| Struttura: | Calibro dell'esposizione | Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone |
| Origine: | Baoji, Cina | Garanzia: | 2 anni |
| Campo di misura: | Prodotti industriali a media pressione | Scambio: | 2 interruttore |
| Evidenziare |
Display Structure Indicatori digitali industriali,2 Switch Industrial Digital Gauges |
||
Product Description
Descrizione del prodotto
Misuratori digitali industriali con interruttore di allarme alto/basso e alto/alto-alto

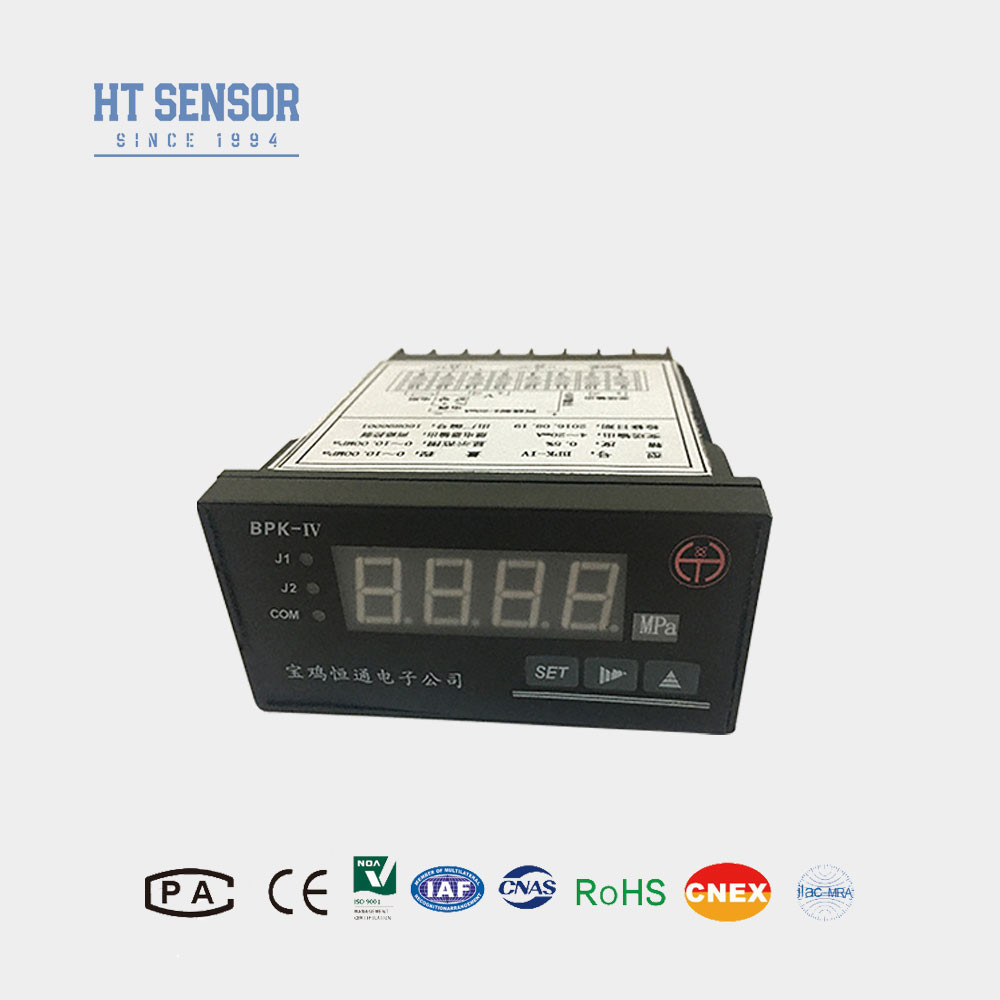

BPK-IV manometro/interruttore
Introduzione:
1La gamma di visualizzazione può essere calibrata per segnali non lineari o impostata per segnali lineari.
2L'output di trasmissione isolato è a 12 bit di risoluzione, la sua portata può essere impostata.
3. due uscite del relè, può essere impostato alto/basso, alto/alto-alto o basso/basso-basso tipo di azione di allarme.
Specificità
1. tensione di alimentazione:220VAC /24VDC(±10%);
2. temperatura ambiente: 0~50oC; umidità relativa: ≤ 85% gas non corrosivo;
3. Segnale di ingresso, campo di visualizzazione e parametri pertinenti: (vedi tabella 1)
Tabella 1
| Codice del segnale di ingresso | Segnale di ingresso | Dimensione di visualizzazione | Risoluzione | Precisione | Impedanza di ingresso |
| 00 | T TC | 0 ~ 400oC | 1oC | 00,2% | 100 mila. |
| 01 | R TC | 0~1600oC | 1oC | 00,2% | 100 mila. |
| 02 | J TC | 0~1200oC | 1oC | 00,2% | 100 mila. |
| 03 | WRe3-WRe25 TC | 0 ~ 2300oC | 1oC | 00,2% | 100 mila. |
| 04 | B TC | 350-1800 °C | 1oC | 00,2% | 100 mila. |
| 05 | S TC | 0~1600oC | 1oC | 00,2% | 100 mila. |
| 06 | K TC | 0~1300oC | 1oC | 00,2% | 100 mila. |
| 07 | E TC | 0~900oC | 1oC | 00,2% | 100 mila. |
| 08 | RTD Pt100 | -200 ~ 600 °C | 0.1oC | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | - 50,0 ~ 150,0 °C | 0.1oC | 00,2% | (0,2 mA) |
| 10 | 0~375Ω pressione a distanza | Il limite di portata basso e alto può essere impostato da -1999 a 9999 | L'ambito di visualizzazione è continuo da -1999 a 9999 utilizzando un campione A/D a 16 bit | 00,2% | (0,2 mA) |
| 11 | Divider di corrente da 0 a 75 mV | 00,1% | 100 mila. | ||
| 12 | 0~30 mV | 00,1% | 100 mila. | ||
| 13 | Segnale standard da 0 a 5 V | 00,1% | 100 mila. | ||
| 14 | Segnale standard da 1 a 5 V | 00,1% | 100 mila. | ||
| 15 | Segnale standard da 0 a 10 V | 00,1% | 100 mila. | ||
| 16 | Segnale standard da 0 a 10 mA | 00,1% | 20Ω | ||
| 17 | Segnale standard da 0 a 20 mA | 00,1% | 20Ω | ||
| 18 | Segnale standard da 4 a 20 mA | 00,1% | 20Ω |
Tabella 2
| Segnale di uscita di trasmissione | corrente di uscita | Portata della trasmissione | Voltaggio isolato | - Max, ti prego. Risoluzione |
Precisione | Capacità di carico | Voltaggio a circuito aperto |
| 00 | 4 ~ 20 mA | Trasmettere dati all'interno del campo di applicazione al segnale di corrente standard | 1500 V | 12 bit | 00,3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20 mA |
Questo prodotto è prodotto solo in segnali di corrente di uscita 4 ~ 20mA o 0 ~ 20mA.può essere personalizzato dal produttore o auto-connesso 250 o 500 ohm resistenza per 1 ~ 5V o 0 ~ 5V, tensione e resistenza 0 ~ 10V (nota: l' esattezza della resistenza influenza direttamente l' esattezza della tensione di uscita di trasmissione).
5.Relay capacità di contatto di uscita: (cfr. tabella 3)
Tabella 3
| 250 V/120 V | 120V/48V | < 48 V | Vita del relè | ||||
| Climatizzazione | DC | Climatizzazione | DC | Climatizzazione | DC | >100000 volte |
|
| Corrente massima (carico resistivo) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Corrente massima (carico induttivo) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6E.potenza esterna DC24V/30mAPuò fornire energia al trasmettitore.
7. confunzione di compensazione della temperatura automaticapersensore di termocoppia.
8. confunzione di protezione contro la disconnessione.
| Modello | Dimensione del profilo | Dimensione di uscita del pannello ((mm) | Nota |

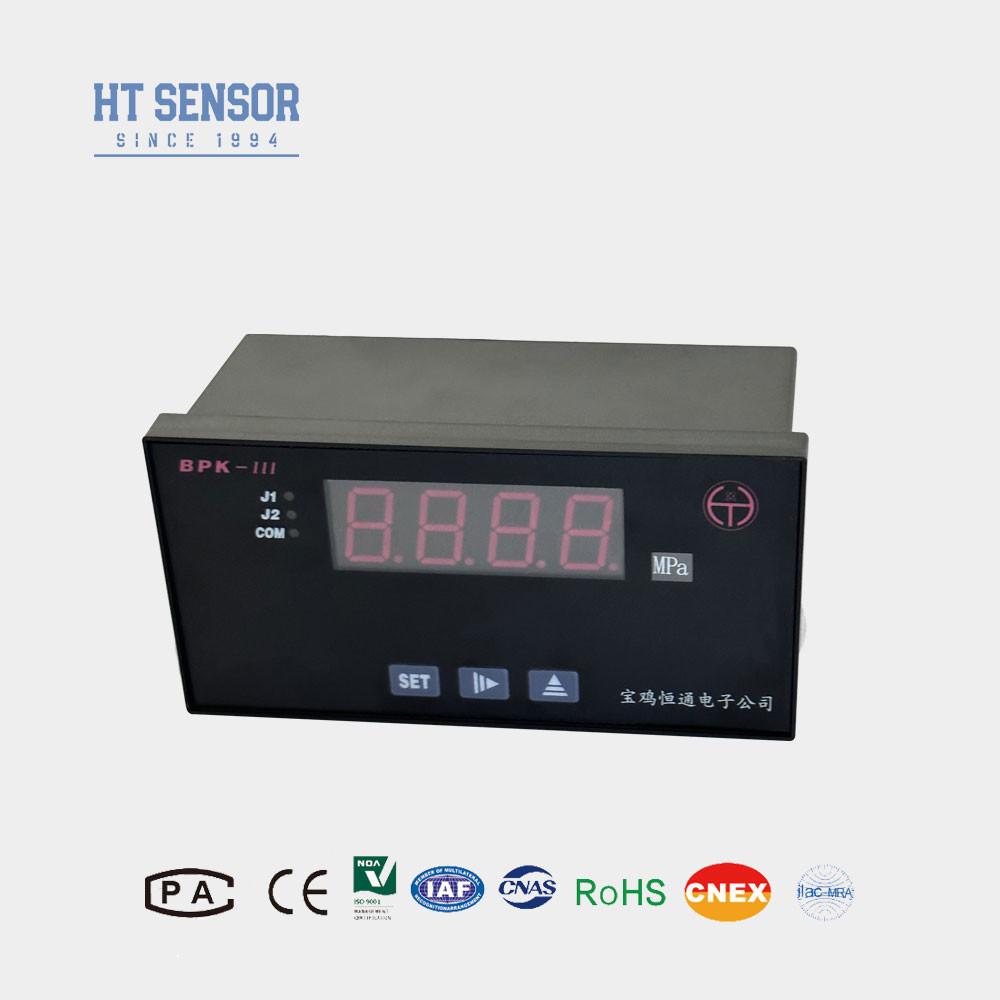

| BPK-IIIS1 | 160×80×80 ((orizzontale)) | 152+0.8× 76+0.7 | |
| BPK-IV | 96×48×112 (orizzontale) | 92+0.7× 44+0.5 | |
| BPK-IIIN1 | 80×160×80 (verticale) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (verticale) | 44+0.5× 92+0.7 | |
| BPK-IIIF1 | 96×96×112 (quadrato) | 92+0.7× 92+0.7 | |
| BPK-IIIF2 | 48×48×108 (quadrato) | 44+0.5× 44+0.5 | Con lampada di allarme J2 senza relè J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7× 67+0.7 |
| Società |
