Sensore di pressione piezoresistivo di silicio diffuso da 19 mm -100KPa~100MPa Applicazioni
Product Details
| Materiale: | 316L | intervallo minimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Fornitura: | 1.5 mA |
| Prodotto: | 100mv + 30mv | selezionabile: | Filato di silicone a quattro colori o pin dorato |
| Modello: | HT19 | Altezza: | 12 mm |
| Olio: | silicio di diffusione | Filtro: | - No, no. |
| Evidenziare |
Sensore di pressione piezoresistivo a silicio diffuso da 19 mm,Sensore di pressione pieozoresistivo a silicio diffuso da 100 KPa,Sensore di pressione pieo-resistivo a silicio diffuso di 100 MPa |
||
Product Description

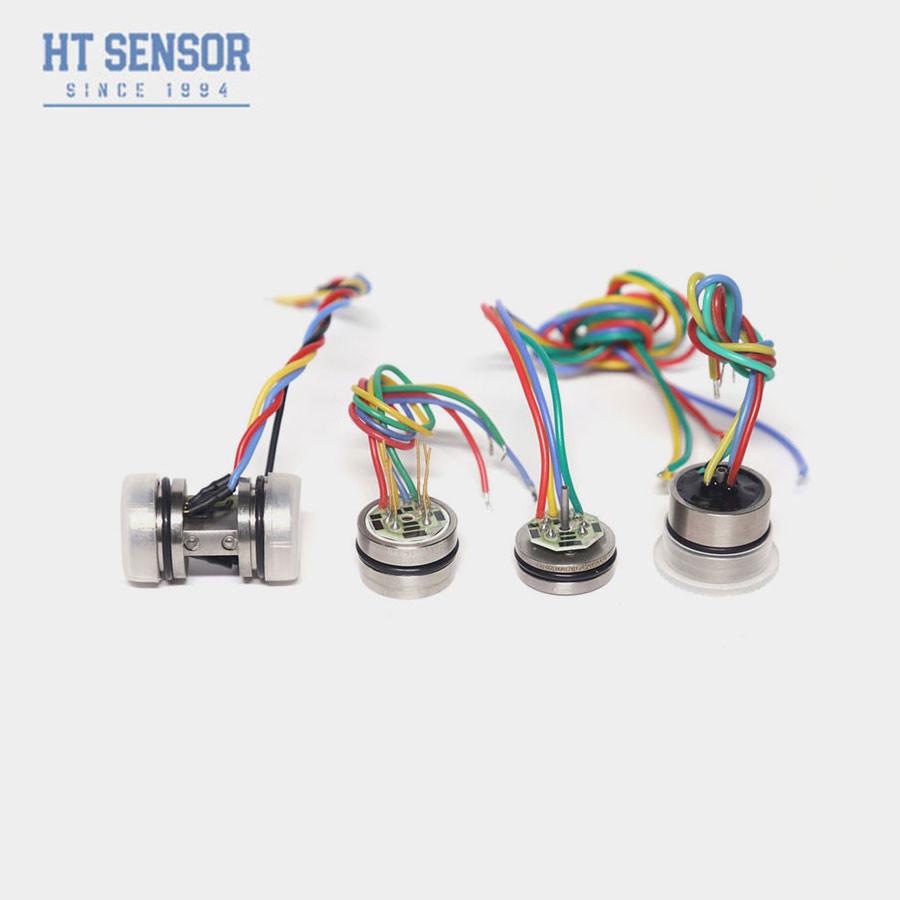

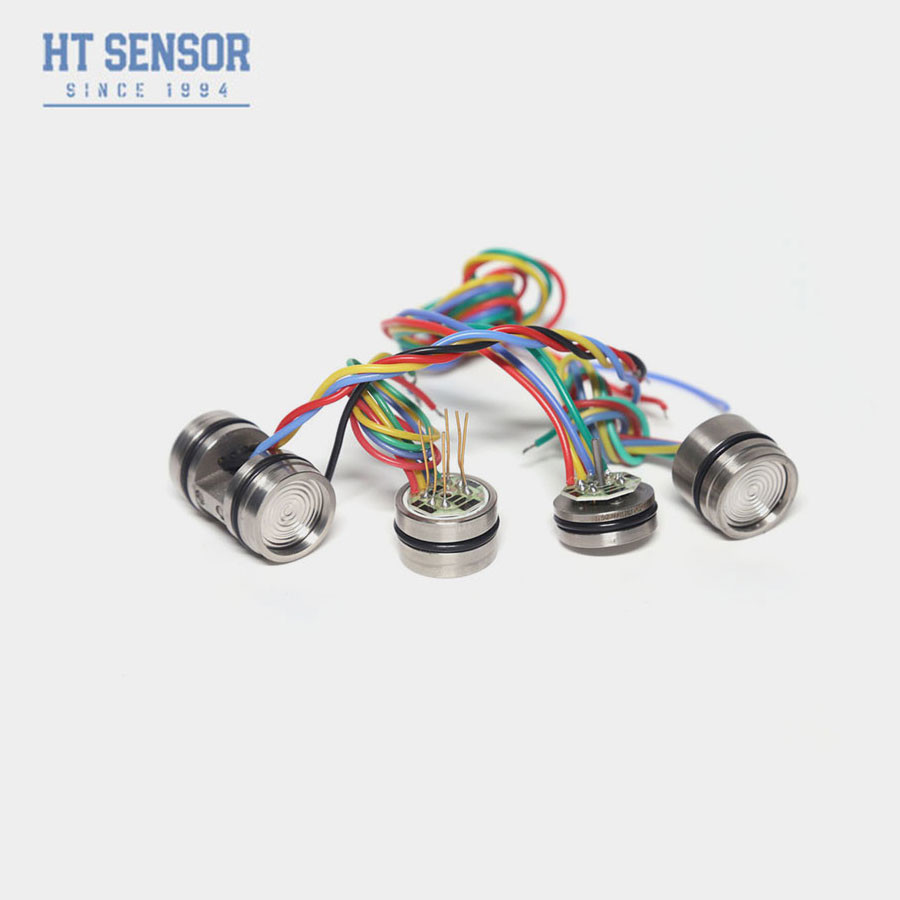

Sensore di pressione di silicio diffuso da 19 mm Sensore di pressione pieoresistivo
Introduzione del sensore di pressione in silicio:
HT19 sensore di pressione in silicio piezoresistivo, il componente principale è un elemento di rilevamento in silicio diffuso ad alta stabilità.Il pacchetto di rilevamento utilizza olio di silicone per trasferire la pressione da un diaframma in acciaio inossidabile 316L all'elemento di rilevamentoIl sensore di pressione piezoresistivo adotta un chip di pressione di silicio avanzato internazionale con alta stabilità e alta precisione, adotta una base di sinterizzazione con un design ottimizzato delle sollecitazioni ed è prodotto da SMT,con più di 30 anni di sviluppo,esperienza di produzione e innovazione tecnologica, i prodotti hanno un'eccellente stabilità e prestazioni e sono ampiamente riconosciuti dagli utenti.
Caratteristiche del prodottosensore di pressione in silicio:
- Ampia gamma di misura: 0~10KPa~100MPa
- Full316LSS,Full Titanium o Hastelloy diaframma
- Montaggio O-ring
- Alta precisione e stabilità
Applicazioni di sensore di pressione in silicio:
- Misurazione della pressione dei gas e dei liquidi
- Esplorazione petrolifera
- Rifornimento idrico, approvvigionamento caldo della città
- Sistema di controllo dei processi
- Ispezione dell'aviazione e della navigazione
- Pressione idraulica
Dati elettrici del sensore di pressione in silicio
Fornitura:1.5mADC Impedenza di ingresso:3KΩ~6KΩ
Impedanza di uscita:2.5KΩ~6KΩ Resistenza di isolamento:≥100MΩ/50VDC
Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio
| Parametri |
Intervallo: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| Tipico | - Max, ti prego. | Unità | ||
| Pressione Non linearità |
± 0.15 |
± 0.3 | % F.S. | |
| Ripetibilità della pressione e isteresi | 0.02 | 0.05 | % F.S. | |
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | |
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressione di prova | 3X Intervallo nominale o 120MPa, se inferiore | ------- | ||
| Intervallo di temperatura di funzionamento | -20~80 | °C | ||
| Intervallo di temperatura compensato | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervallo di temperatura di stoccaggio | -40~125 | °C | ||
Nota:Parametro sopra indicato in condizioni:Alimentazione: 1,5mA Temperatura: 25°C
Dimensione
FQA:
1.D: Quali sono le caratteristiche del vostro sensore di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche.
3.Q: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
