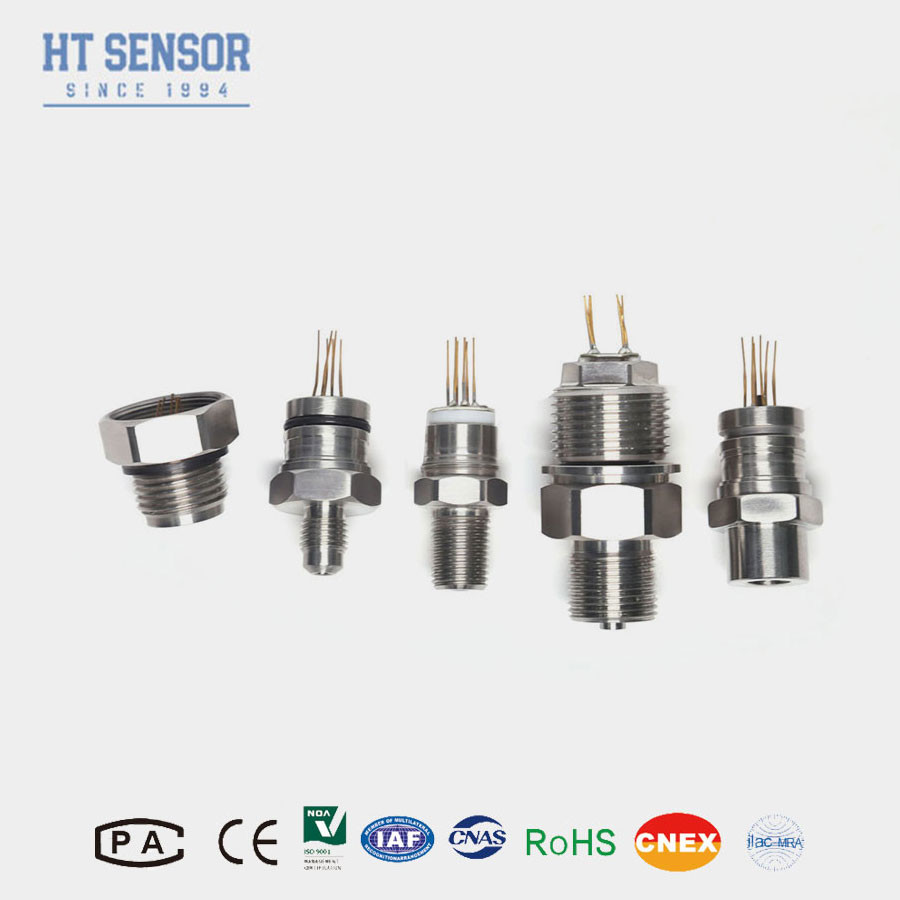

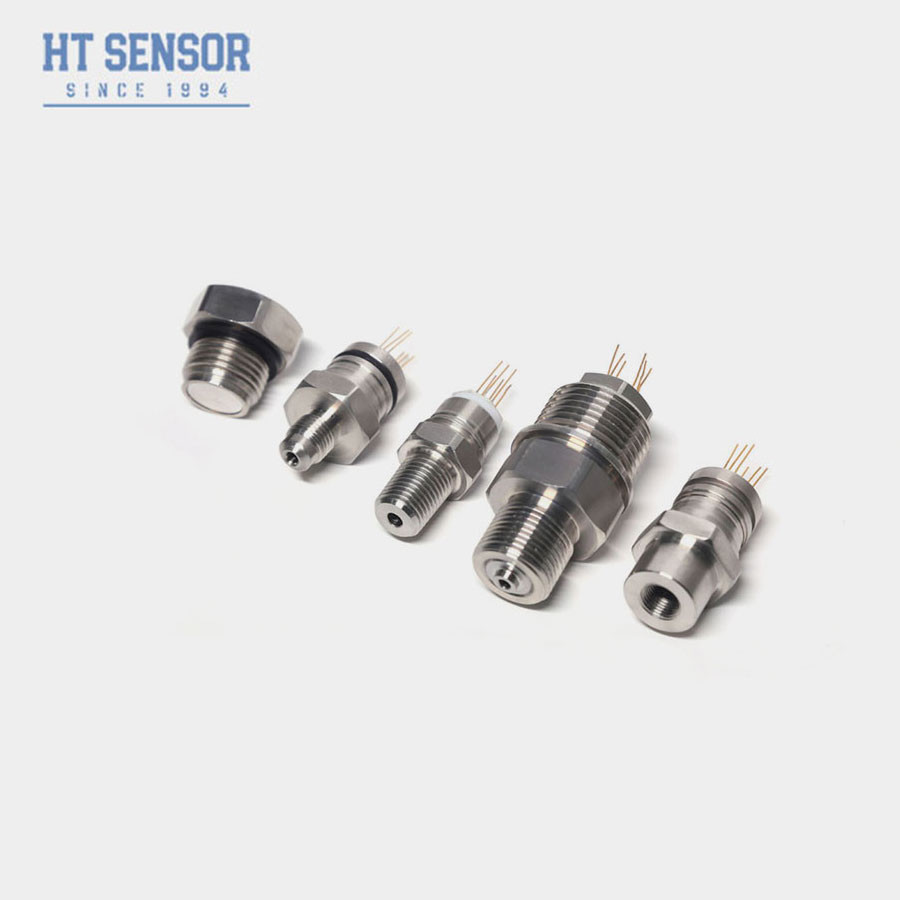

Sensore di pressione del silicio OEM da 15 mm con filo da 1/4 npt per la misurazione del livello del liquido
Product Details
| Tipo di filo: | può avere filo | Tipo di cablaggio: | Pini Kovar placcati in oro o a quattro fili |
|---|---|---|---|
| Medium di misura: | Gas e liquidi | Potenza: | 5-10VDC /1,5mA |
| Prodotto: | 10mv/V 100+-30mv | Parole chiave: | Mini sensore |
| Pacchetto di trasporto: | Cartucce | Marchio: | HengTong |
| Materiale: | Acciaio inossidabile 316L | ||
| Evidenziare |
Sensore di pressione al silicio da 15 mm,Sensore di pressione del silicio per la misurazione del livello del liquido,1/4npt Sensore di pressione del silicio |
||
Product Description
15mm OEM 316L in acciaio inossidabile Sensore di pressione al silicio per test liquidi
Sensore di pressione piezoresistivo al silicio
Introduzione del sensore di pressione in silicio:
è un sensore di pressione piezorisistivo in silicio con elementi di silicio diffuso altamente stabili nel suo nucleo.Esso utilizza l'effetto piezoresistivo del silicio diffuso per misurare la pressione di liquidi e gas. Il sensore può convertire i segnali di misurazione della pressione e del livello in uscita elettrica mv. Il sensore ha un'interfaccia veloce e precisa.La nonlinearità del sensore è calcolata sulla base del metodo BFSL minimo quadrato, che è ampiamente utilizzato in compressori d'aria, sistemi di refrigerazione e altre applicazioni.
Caratteristiche del prodottodi sensore di pressione in silicio:
- Utilizza una tecnologia avanzata ed è incapsulato in acciaio inossidabile 316Labitazione
- Ampia gamma di misura 0~350KPa~60MpaS
- Alta affidabilità ed eccellente stabilità
- Diverse interfacce a filo disponibili per la selezione
- Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
- Progettazione compatta, ideale per applicazioni con spazio limitato
- Utilizzati nei sistemi di controllo dei processi per il monitoraggio e il controllo della pressione
- Comunemente utilizzati nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressione
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso:3KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura di 100 mm
| Parametri delle prestazionidi sensore di pressione in silicio: | ||||
| Intervallo di misura | Diametro (G) | 350KPa,1000KPa,2000Kpa | ||
| Assoluto ((A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Tipologia | Max. | Unità | ||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | |
| Ripetibilità | 0.05 | 0.1 | % F.S. | |
| Isteresi | 0.05 | 0.1 | % F.S. | |
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |
| Produzione su larga scala | 100 ± 10 | 100 ± 30 | mV | |
| Temperatura di offset zero. | ± 0.5 | ± 1 | % F.S. | |
| Temperatura a scala completa. | ± 0.5 | ± 1 | % F.S. | |
| Tempore compensato. | 0 ~ 70 | oC | ||
| Temperatura di funzionamento | -20~80 | oC | ||
| Temperatura di conservazione | -40~125 | oC | ||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa | |||
| Pressione di esplosione | 5X la scala completa | |||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||
| Materiale del diaframma | 316L | |||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||
| Shock | 100 g, 11 ms | |||
| Tempo di risposta | ≤ 1 ms | |||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | |||
| Medio di riempimento | Olio di silicio | |||
| Peso | circa 20 g | |||
| I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C | ||||
| Progetto di costruzione | |
| tipo 1 | |
| tipo 2 | |
| Connessione elettrica e compensazione |
|
|
| Esempi di selezione |
| Suggerimenti per ordinare |
aria necessaria tenuta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
