Sensore di pressione del silicio in acciaio inossidabile per la misurazione del livello del liquido

15mm OEM Silicon 316L Stainless Steel Silicon Pressure Sensor For Liquid Level Measurement
15mm OEM Silicon 316L Stainless Steel Silicon Pressure Sensor For Liquid Level Measurement 15mm OEM Silicon 316L Stainless Steel Silicon Pressure Sensor For Liquid Level Measurement
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: CE,RoHs,ISO9001
Numero di modello: HT15
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 PCS/Mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT15 Tipo di filo: può avere filo
Tipo di cablaggio: Pini Kovar placcati in oro o a quattro fili Medium di misura: Gas e liquidi
Potenza: 5-10VDC /1,5mA Prodotto: 10mv/V 100+-30mv
Parole chiave: Mini sensore Pacchetto di trasporto: Cartucce
Marchio: HengTong Materiale: Acciaio inossidabile 316L
Filtro: 1/4NPT, 1/2NPT Distanza massima: 40 MPa
Evidenziare:

Sensore di pressione al silicio da 15 mm

,

Sensore di pressione del silicio in acciaio inossidabile 316L

,

Sensore di pressione del silicio OEM

Descrizione di prodotto

Sensore di pressione in acciaio inossidabile OEM 316L da 15 mm

HT15 Sensore di pressione piezoresistivo al silicio



Introduzione del sensore di pressione in silicio:


HT15 è un sensore di pressione piezorisistivo in silicio con elementi di silicio diffuso altamente stabili nel suo nucleo.Esso utilizza l'effetto piezoresistivo del silicio diffuso per misurare la pressione di liquidi e gas. Il sensore può convertire i segnali di misurazione della pressione e del livello in uscita elettrica mv. Il sensore ha un'interfaccia veloce e precisa.
Caratteristiche del prodottodi sensore di pressione in silicio:

  • Utilizza una tecnologia avanzata ed è incapsulato in acciaio inossidabile 316Labitazione
  • Ampia gamma di misura 0~350KPa~60MpaS
  • Alta affidabilità ed eccellente stabilità
  • Diverse interfacce a filo disponibili per la selezione
Performance elettricadi sensore di pressione in silicio:
  • Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
  • Impedenza di ingresso:3KΩ~6KΩ
  • Impedanza di uscita:2.5KΩ~6KΩ
  • Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm

Parametri delle prestazionidi sensore di pressione in silicio:
Intervallo di misura Diametro (G) 350KPa,1000KPa,2000Kpa
Assoluto ((A) 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS
  Tipologia Max. Unità
Linearità   ± 0.15 ± 0.3 % F.S.
Ripetibilità  0.05 0.1 % F.S.
Isteresi    0.05 0.1 % F.S.
0 uscita di compensazione   0 ± 1 0 ± 2 mV
Produzione su larga scala   100 ± 10 100 ± 30 mV
Temperatura di offset zero.   ± 0.5 ± 1 % F.S.
Temperatura a scala completa. ± 0.5 ± 1 % F.S.
Tempore compensato. 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 %  F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso circa 20 g
I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C

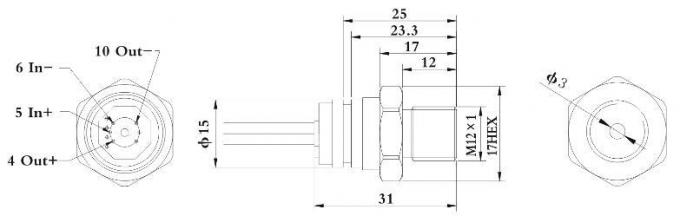

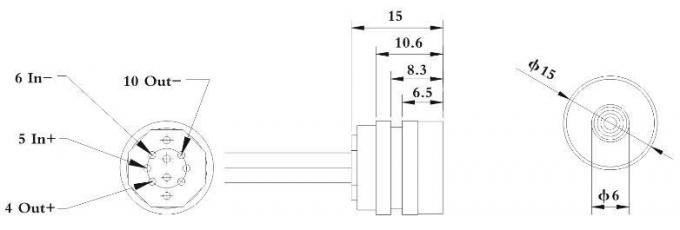

Progetto di costruzione
tipo 1 Sensore di pressione del silicio in acciaio inossidabile per la misurazione del livello del liquido 0
tipo 2 Sensore di pressione del silicio in acciaio inossidabile per la misurazione del livello del liquido 1

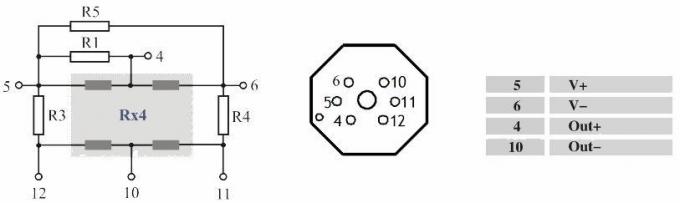

Connessione elettrica e compensazione

Sensore di pressione del silicio in acciaio inossidabile per la misurazione del livello del liquido 2

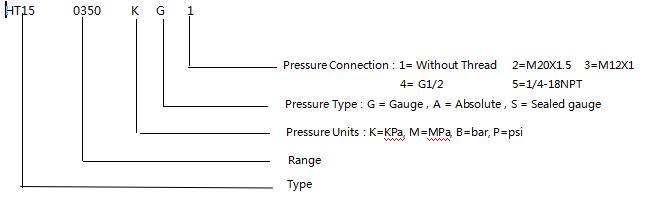

Esempi di selezione
Sensore di pressione del silicio in acciaio inossidabile per la misurazione del livello del liquido 3

Suggerimenti per ordinare
1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere il
aria necessaria tenuta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.

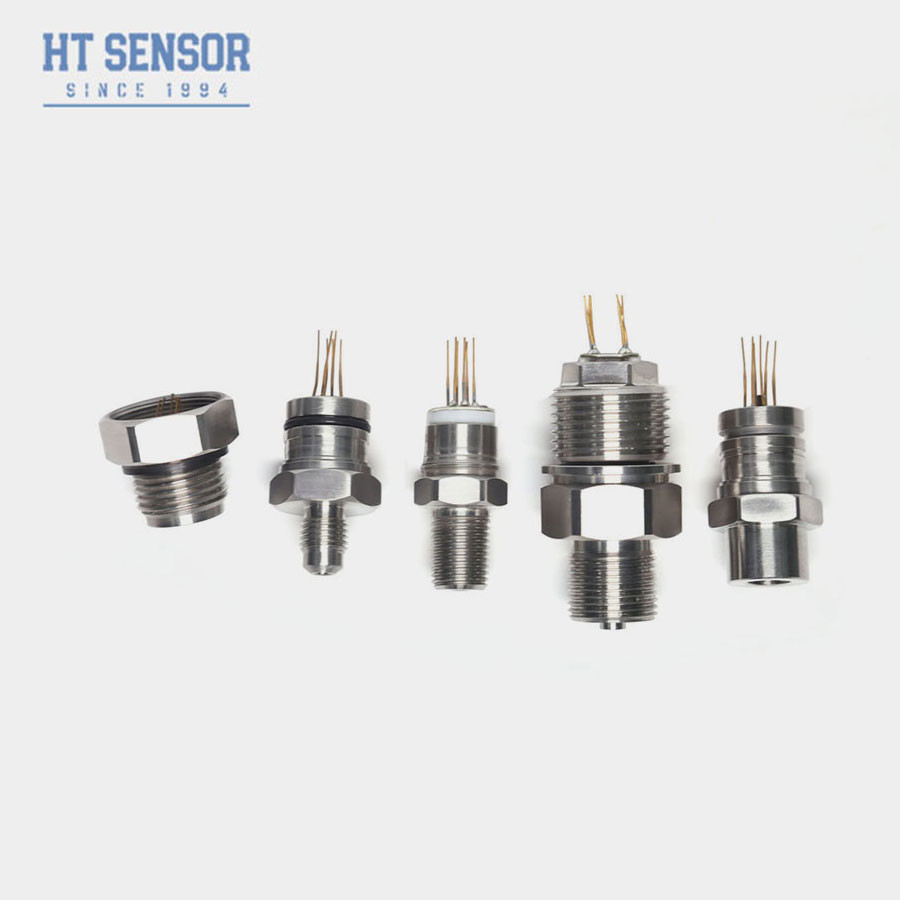

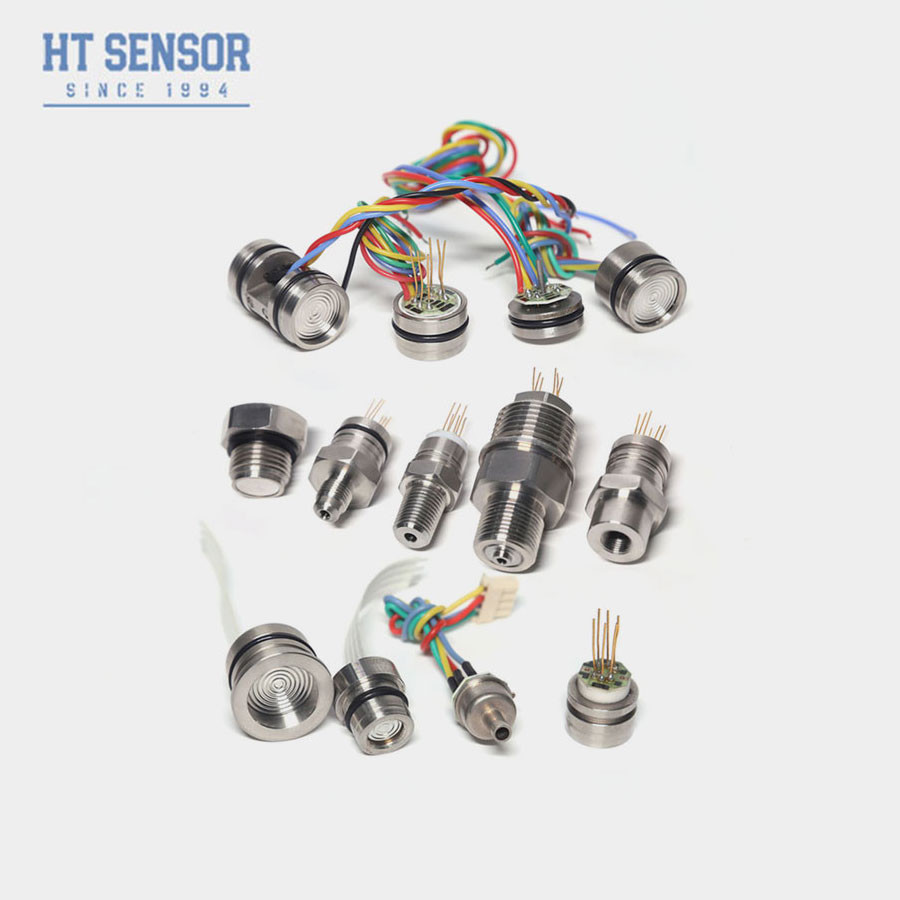

Prodotti
Sensore di pressione del silicio in acciaio inossidabile per la misurazione del livello del liquido 4Sensore di pressione del silicio in acciaio inossidabile per la misurazione del livello del liquido 5
Domande e risposte

1.Q: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.

2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM

3.Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
.
4.Q: Qual è il periodo di consegna tipico?
A:Da 5 a 8 giorni lavorativiper i modelli standard, i prodotti personalizzati possono variare.


Sensore di pressione del silicio in acciaio inossidabile per la misurazione del livello del liquido 6Sensore di pressione del silicio in acciaio inossidabile per la misurazione del livello del liquido 7Sensore di pressione del silicio in acciaio inossidabile per la misurazione del livello del liquido 8Sensore di pressione del silicio in acciaio inossidabile per la misurazione del livello del liquido 9
