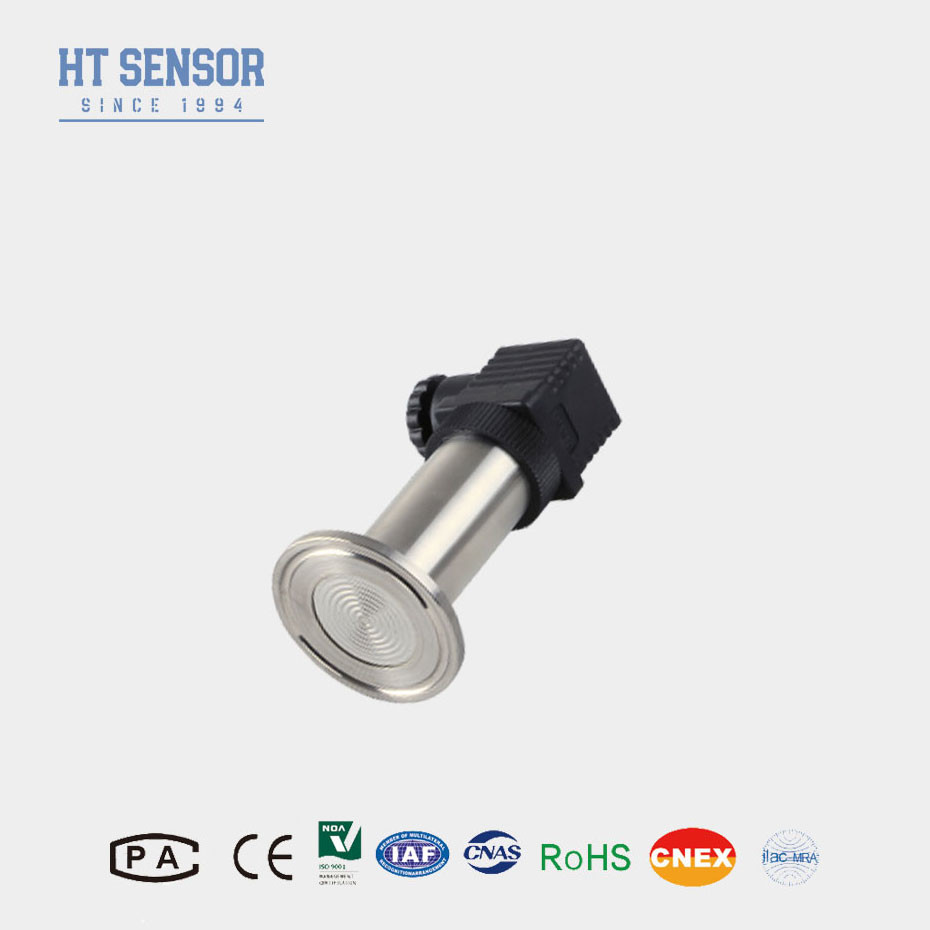

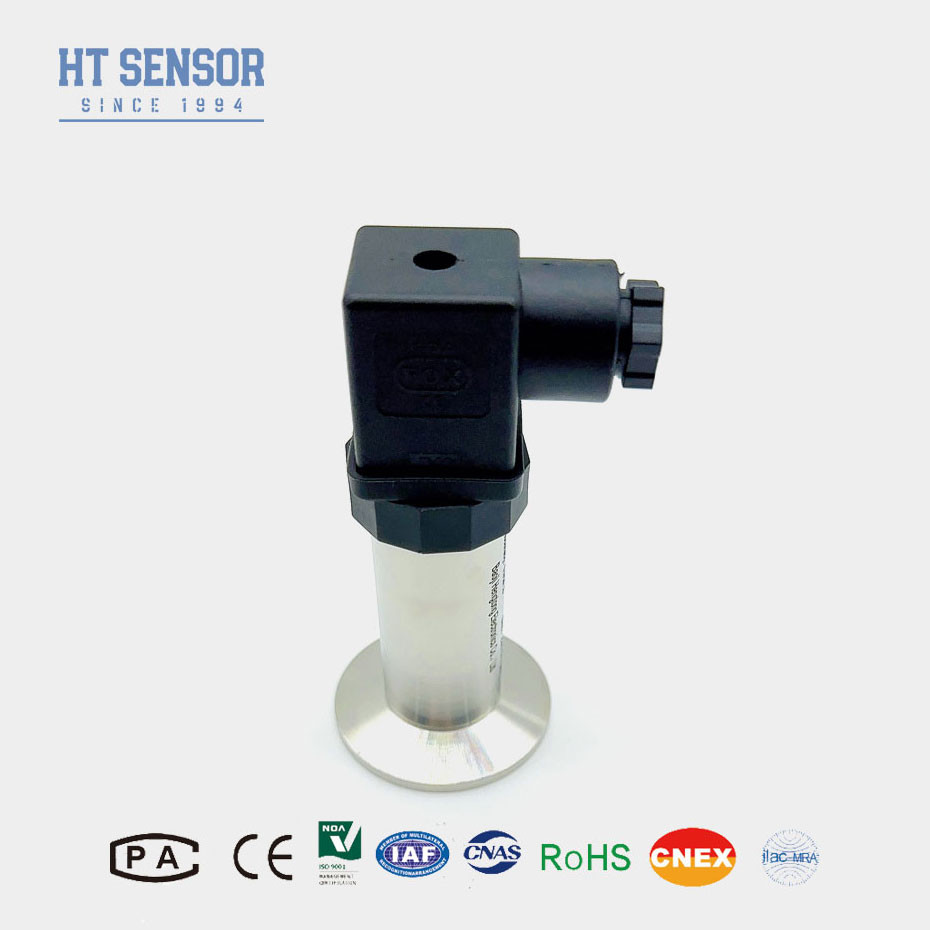

4-20mA Clamp film piatto Trasmettitore di pressione Flusso di diaframma Sensore di trasmettitore di pressione
Product Details
| Modello N.O.: | BP93420-IQ | Fornitore di energia: | 24VDC |
|---|---|---|---|
| Segnale di uscita: | Pressione di misura, pressione assoluta, pressione sigillata | Accuratezza: | 0.25%F.S, 0.5%F.S |
| Intervallo di pressione: | - 100kpa... 0kpa ~ 35kpa...3.5MPa | Personalizzazione: | Disponibile Richiesta personalizzata |
| Modello: | 1 | ||
| Evidenziare |
Sensore a livello del moltiplicatore di pressione del diaframma,4-20mA Sensore di trasmissione della pressione della pinza,Sensore del trasmettitore di pressione a pellicola piatta |
||
Product Description
4-20mA Clamp film piatto Trasmettitore di pressione Flusso di diaframma Sensore di trasmettitore di pressione
BP93420-IQ PrisurgenzaTRiscattatore
Introduzione Sensore del trasmettitore di pressione
I trasmettitori di pressione BP93420-IQ utilizzano solitamente dissipatori di calore per migliorare le prestazioni di dissipazione del sensore.e il calore generato dal sensore viene rapidamente trasmesso al dissipatore di calore attraverso il materiale conduttore termico, ed è emesso attraverso la superficie del dissipatore di calore per mantenere la temperatura di lavoro del sensore entro un intervallo affidabile
- Diverse opzioni di interfaccia di pressione
- Disegnati per applicazioni igieniche per prevenire la scalazione media
- Alta precisione con una struttura in acciaio completamente inossidabile
- Facile da pulire.
Applicazioni:
- Adatti per la misurazione di gas e liquidi non corrosivi con 316L
- Ideale per la protezione dell'ambiente e l'industria chimica
- Utilizzati nell'industria navale e aeronautica
- Adatti all'uso in ambito medico, biofarmaceutico e per l'igiene alimentareIndustria.
Parametri di prestazione:
| Intervallo di misura | 0~35Kpa...~3.5MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | -20-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,55 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 filtro |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 filtro |
Ordine Guida:
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | IC | Trasmettitore ad alta pressione a temperatura | |||||
| QI/QIT | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
