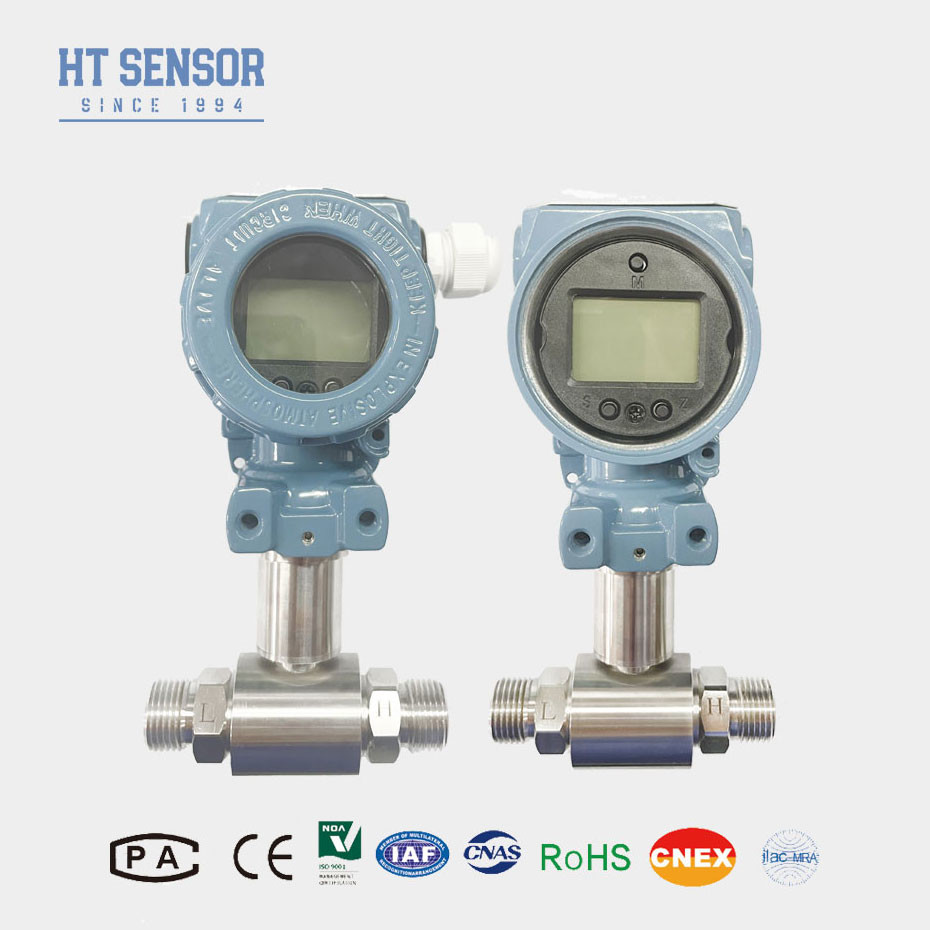

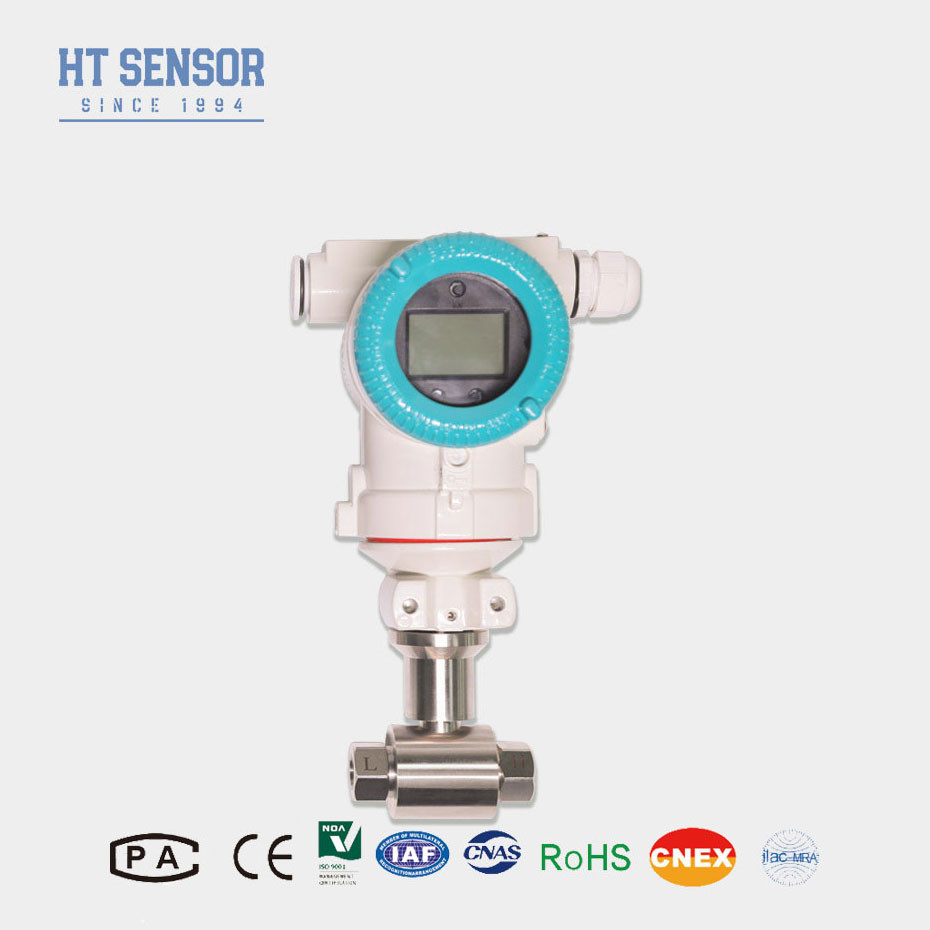

Display LCD Trasmettitore di pressione differenziale 2MPa Trasmettitore di pressione digitale
BP93420DIIIDdifferenzialePrisurgenzaTRiscattatore
Introduzione del trasmettitore di pressione differenziale:
Il trasmettitore di pressione differenziale BP93420DIII utilizza un sensore di silicio piezorisistivo.
Il ponte Wheatstone sul chip del sensore produce un segnale di uscita che mostra un'ottima linearità con la pressione differenziale.Questo permette di misurare con precisione la pressione differenzialeIl trasmettitore è ideale per effettuare misurazioni della pressione differenziale in diverse applicazioni di gas e liquidi, in particolare in industrie come petrolio, chimica per impianti di condotte
Caratteristiche del prodottodi trasmettitore di pressione differenziale:
1Il trasmettitore è dotato di una struttura in acciaio inossidabile, che lo rende compatto.e facile da installare
2È sottoposto a una rigorosa compensazione della temperatura e allo screening di invecchiamento, garantendo prestazioni stabili e affidabili
3L'interfaccia elettrica può essere selezionata come opzione di collegamento o di cablaggio diretto.
Applicazionidi trasmettitore di pressione differenziale:
1. Adatto per misurare la pressione differenziale di vari gas o liquidi nelle condotte di industrie come petrolio, chimica, energia e idrologia.
2Applicato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
3- Misurazione della pressione nelle condotte e nelle camere dei forni
| Parametri delle prestazioni |
| Intervallo di misura |
0-10KPa...~2MPa |
| Tipo di pressione |
Pressione differenziale |
| Sovraccarico a un lato |
≤ 3 volte l'intervallo nominale |
| Pressione statica |
Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità |
±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi |
±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine |
± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Differenze di temperatura |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura di compensazione |
0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Temperatura di funzionamento |
-30°C~80°C |
| Temperatura di conservazione |
-40°C~100°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione |
Protezione IP65 |
| Peso |
~ 0,45 kg |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0.5 ~ 4.5V |
5VDC |
| Suggerimenti per ordinare: |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di misura sia compatibile con le parti in contatto del prodotto.
2Per garantire un funzionamento affidabile, si raccomanda di installare un collettore a tre valvole tra il punto di misura e il trasmettitore.assicurando un'applicazione di pressione lenta ed uniforme alle camere a pressione positiva e negativa del trasmettitore.

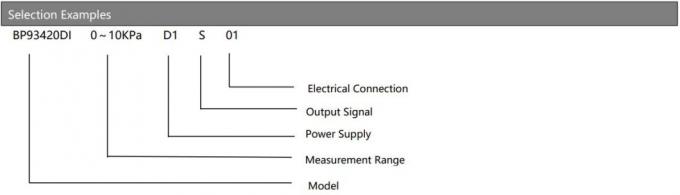

| Guida agli ordini: |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| DII |
Trasmettitore di pressione differenziale
|
| |
Intervallo di misura |
0-10KPa...~2MPa |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |

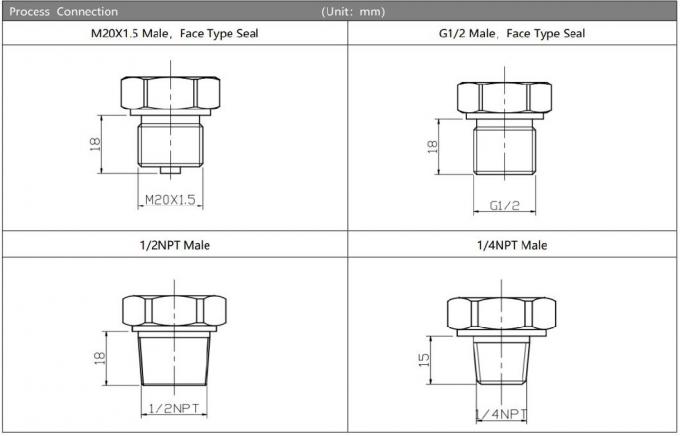

Connessione a pressione |
| J1 |
M20×1,5 maschio |
| J2 |
G1/2 Maschio |
| J3 |
G1/4 Maschio |
| J4 |
1/2 NPT maschio |
| J5 |
Altri |
| |
Codice |

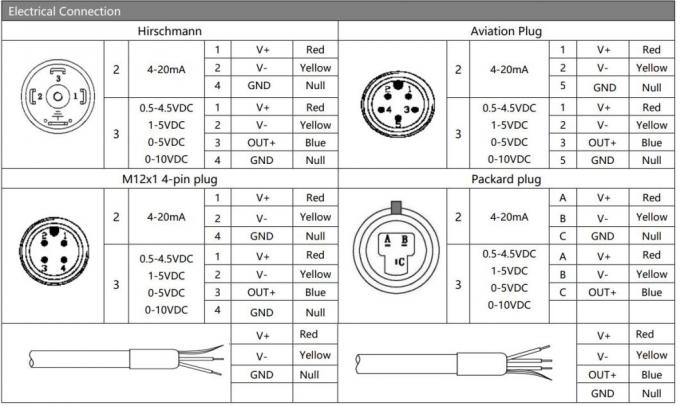

Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
Altri |
| |
Codice |
Tipo di pressione |
| D |
Pressione differenziale |
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
