Sensore del trasmettitore di pressione della serie HT BP170 per acqua e olio
Product Details
| Modello N.O.: | BP170 | personalizzato: | OEM e ODM |
|---|---|---|---|
| Spostato: | 4-20mA/0,5-4,5VDC | Materiale di alloggiamento: | 316LS.S. o 304S.S. |
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Specificità: | Sensore di pressione in silicio |
| Marchio: | Sensore HT | Origine: | Cina |
| Tipo: | Sensore del trasmettitore di pressione del silicio | Intervallo di pressione: | 0kPa~10kPa...40MPa |
| Evidenziare |
Sensore del trasmettitore di pressione della serie HT BP170,Sensore del trasmettitore di pressione BP170 per acqua,Sensore del trasmettitore di pressione BP170 |
||
Product Description
Sensore del trasmettitore di pressione della serie HT BP170 per la misurazione dell'acqua e dell'olio

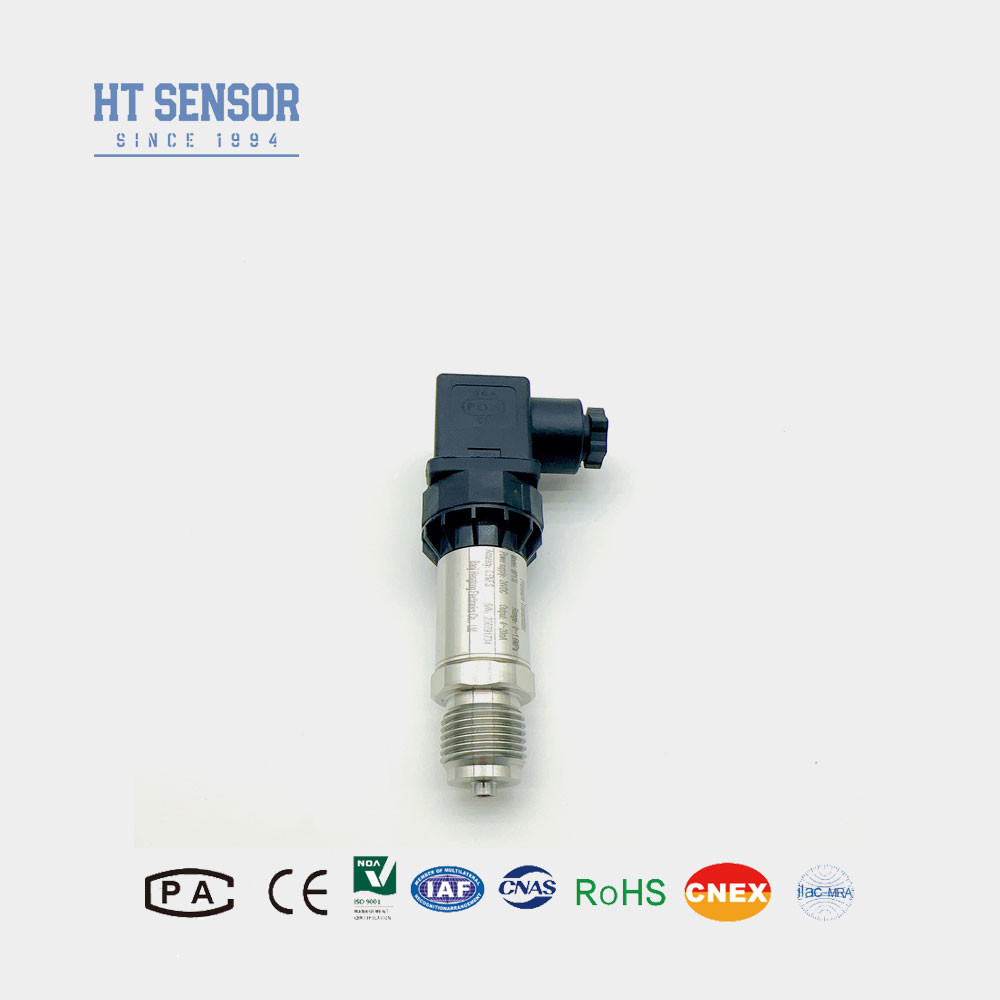

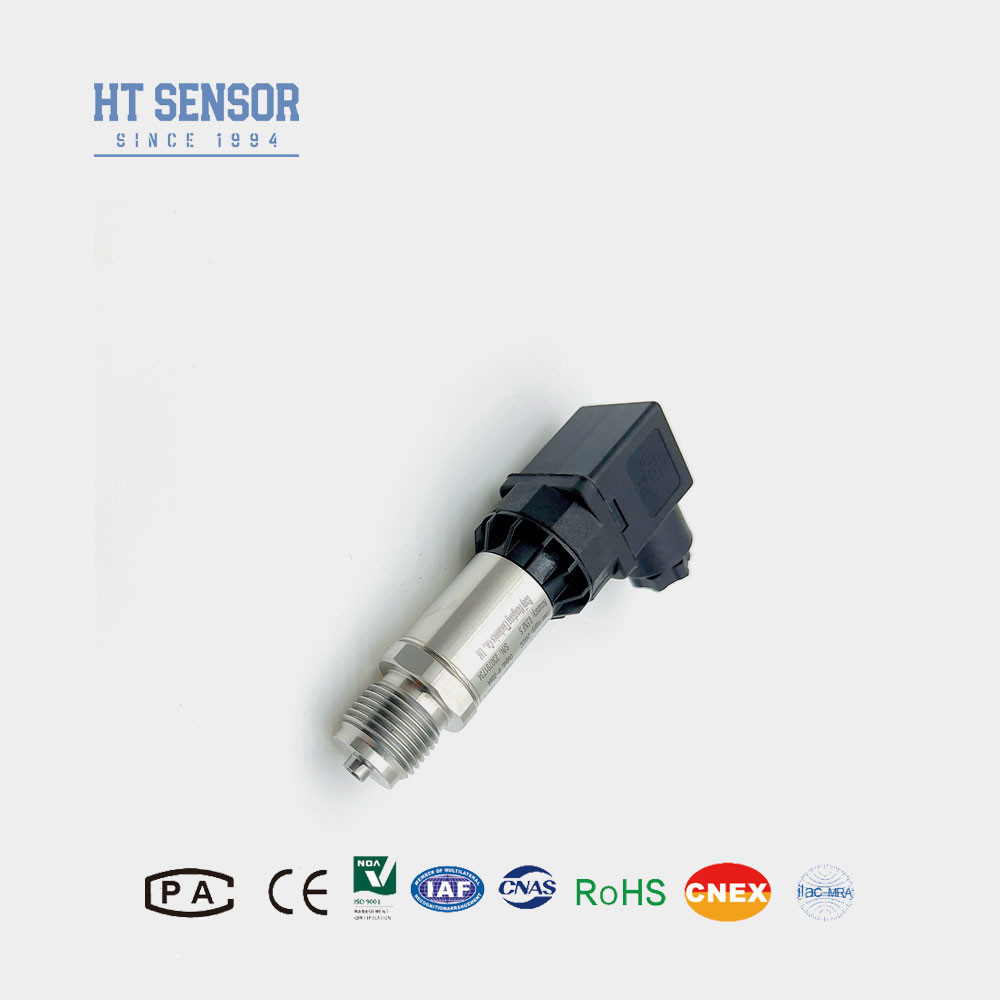

BP170 Trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
Il sensore del trasmettitore di pressione BP170 adotta come elemento di misurazione del segnale il nucleo del sensore riempito di olio isolato in silicio della serie HT.È il sensore più comunemente utilizzato nella pratica industriale, che è ampiamente utilizzato in una varietà di ambienti di automazione industriale, che coinvolgono la conservazione dell'acqua e l'energia idroelettrica, il trasporto ferroviario, l'edilizia intelligente, l'automazione della produzione, l'aerospaziale,militare, petrochimico, petrolio pozzi, energia elettrica, navi, macchine utensili, oleodotti e altre industrie
Caratteristiche del prodotto Sensore del trasmettitore di pressione:
- 1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
- 2- Design compatto e leggero
- 3. Alta precisione, struttura in acciaio inossidabile
- 4.Regolabile a zero e a scala completa
Applicazioni del sensore del trasmettitore di pressione:
- 1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
- 2Applicato nelle industrie marittime e aeronautiche
- 3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
- 4Utilizzato nei sistemi di controllo idraulici e pneumatici
| Parametri di prestazione del sensore del trasmettitore di pressione | |
| Intervallo di misura | 0kPa ~ 10kPa...20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,25 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Selezione Esempi di sensore di trasmettitore di pressione |
| Suggerimenti per ordinare |
1Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con le parti di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3- per garantire il funzionamento affidabile del prodotto,si raccomanda agli utilizzatori di installare dispositivi di protezione contro i fulmini sul sito e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
4. Non esiste un cavo per impostazione predefinita. Se necessario sono disponibili tre materiali. Se non diversamente specificato, è possibile selezionare il materiale del cavo in polietilene.specificarlo nel modulo d'ordine.
5In caso di esigenze particolari quali forti vibrazioni, impatto istantaneo, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informarci e indicare nell'ordine.
| Guida d'ordine del sensore del trasmettitore di pressione | |||||||||
| BP170X | Trasmettitore di pressione analogo | ||||||||
| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||
| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
