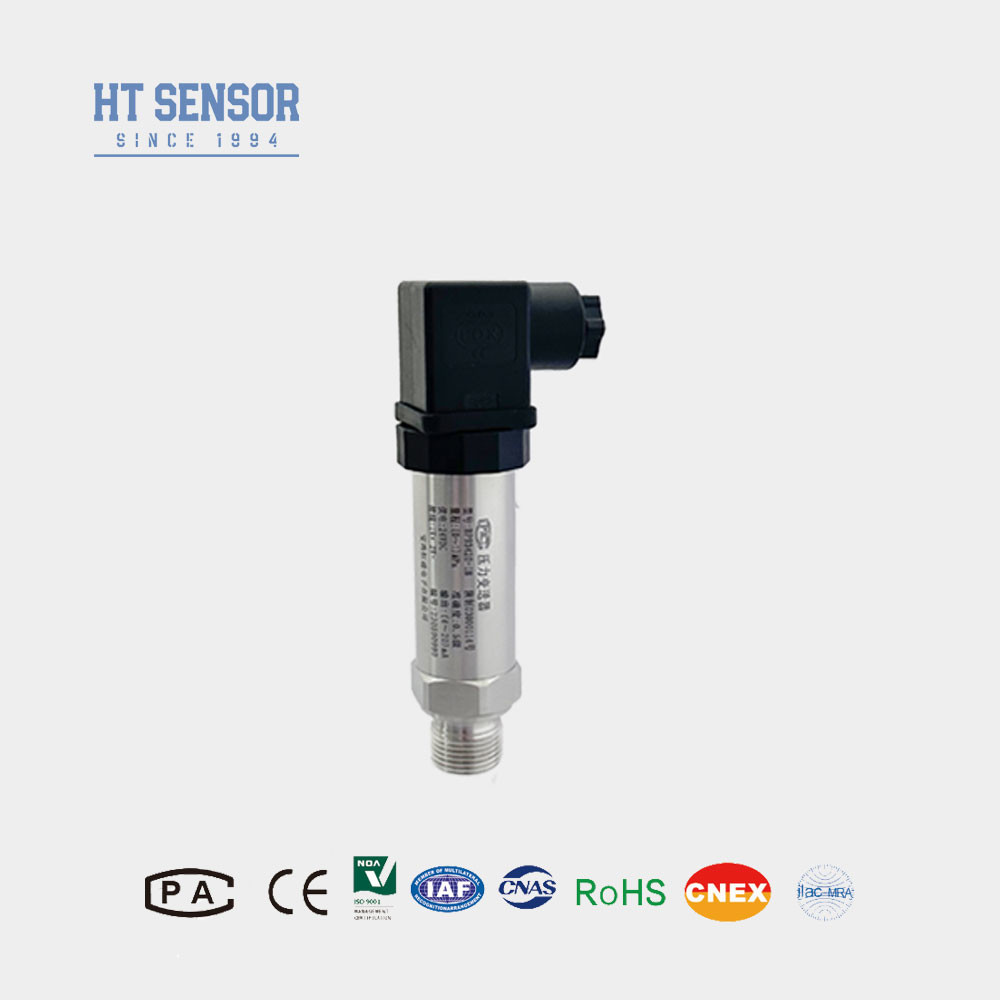

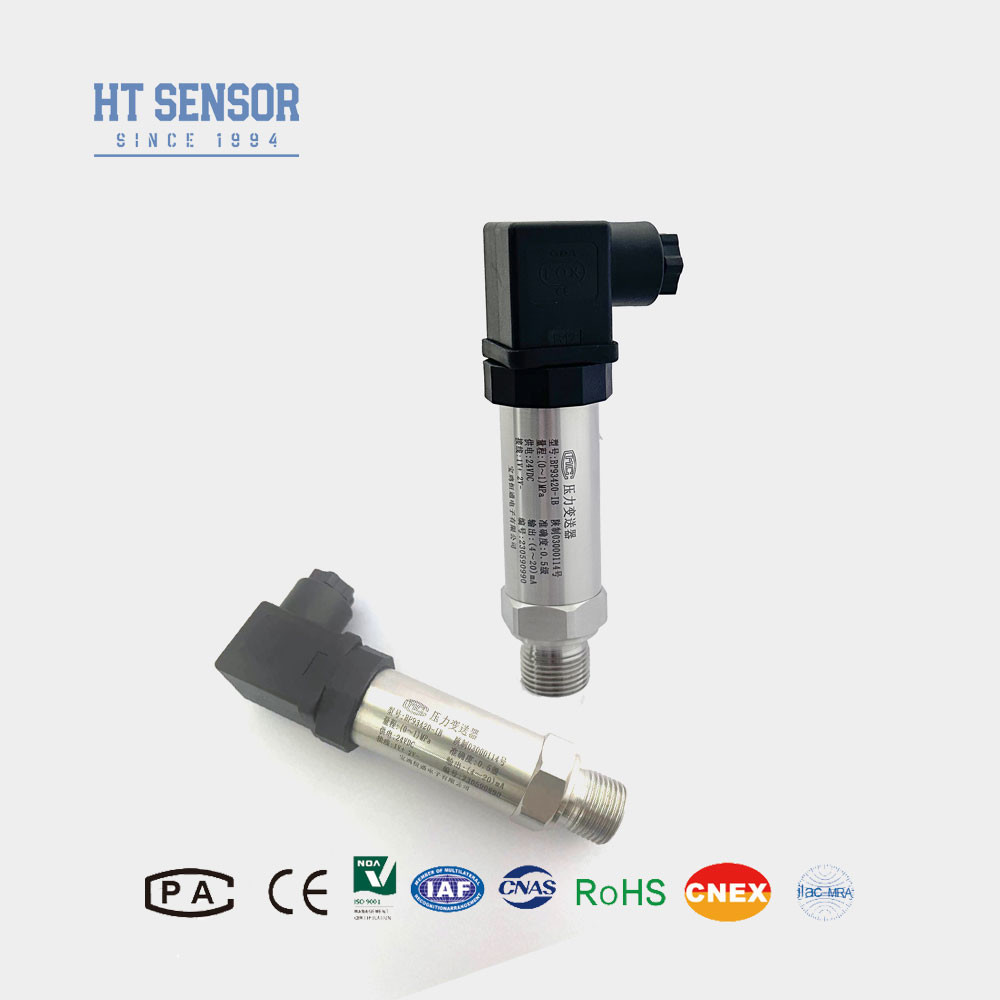

Sensore di trasmettitore di pressione BP93420IB ad alta precisione con grande DIN 0,25% di precisione tipica
Product Details
| Modello N.O.: | BP93420-IB | Potenza: | 5VDC /24VDC |
|---|---|---|---|
| Classificazione di protezione: | Protezione IP65 | Stabilità a lungo termine: | +-0,15%F.S/Anno ((Tip.) |
| Materiale di alloggiamento: | 316L. o 304SS | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Marchio: | Sensore HT | Medium di misura: | aria. olio di acqua |
| Grado di precisione: | 00,5%, 0,25% | Intervallo di pressione: | -100kpa~0a...100MPa |
| Evidenziare |
Sensore di trasmissione di pressione ad alta precisione,Sensore di trasmissione di pressione grande DIN,0.25% di precisione tipica del sensore del trasmettitore di pressione |
||
Product Description
Sensore di trasmettitore di pressione BP93420IB ad alta precisione con grande DIN 0,25% di precisione tipica
BP93420IB Sensore del trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
Il sensore del trasmettitore di pressione BP93420IB incorpora il nucleo di olio isolato in silicio diffuso della serie HT come elemento primario di misurazione del segnale.Questi sensori di pressione a silicio diffuso sono specificamente progettati per fornire misurazioni precise e coerenti per processi criticiCon un'eccezionale precisione e stabilità, questo sensore di pressione in silicio diffuso è adatto a una vasta gamma di applicazioni industriali.offrire prestazioni affidabili e garantire un controllo ottimale dei processi.
| Parametri di prestazione del sensore del trasmettitore di pressione | |
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,15 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Caratteristiche del prodottodi sensore di trasmissione della pressione:
- Il trasmettitore di pressione dispone di un'ampia gamma di misura, una struttura in acciaio inossidabile resistente e varie opzioni di interfaccia di pressione per soddisfare le diverse esigenze di applicazione.
- Il suo design compatto e leggero consente una facile installazione e integrazione in ambienti con spazio limitato.
- Con un'elevata precisione e una struttura interamente in acciaio inossidabile, questo trasmettitore di pressione garantisce misure di pressione accurate e affidabili.
- Inoltre, offre la possibilità di aggiungere una testina a LED o LCD per un comodo monitoraggio e visualizzazione della pressione in loco.
Applicazionidi sensore di trasmissione della pressione:
- Questo trasmettitore di pressione è specificamente progettato per misurare con precisione gas e liquidi non corrosivi, utilizzando materiale in acciaio inossidabile 316L per una maggiore durata e affidabilità.
- Essa trova un'ampia applicazione nell'industria navale e aeronautica, dove una misurazione precisa della pressione è fondamentale per la sicurezza e le prestazioni.
- Oltre a navi e aerei, questo trasmettitore di pressione è ampiamente utilizzato in vari processi industriali in loco, tra cui petrolio, chimica, metallurgia, generazione di energia e idrologia.
- È anche comunemente utilizzato nei sistemi di controllo idraulici e pneumatici, fornendo un sensore di pressione accurato per un funzionamento efficiente del sistema.
| Punti di ordinazione del sensore del trasmettitore di pressione |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con la parte di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3Quando si ordina con testa di display LCD o LED del trasduttore, la potenza del trasmettitore non deve essere inferiore a 20 VDC.
4- per garantire il funzionamento affidabile del prodotto,si raccomanda agli utilizzatori di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati alla terra.
5L'intervallo nominale di temperatura di funzionamento dell'anello O in gomma al fluoro è di -20°C-250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, si deve scegliere l'anello di tenuta di tipo EPDM O.
6. La lunghezza di cavo predefinita è di 1,5 m e ci sono tre tipi di materiali tra cui scegliere.Se hai bisogno di un altro materiale per il cavo, specificarlo nel modulo d'ordine.
7In caso di forti vibrazioni, forza di impatto istantanea, forte interferenza elettromagnetica o radio-frequenza e altri requisiti speciali, si prega di informare la nostra società e indicare nell'ordine.
| Guida d'ordine del sensore del trasmettitore di pressione | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
