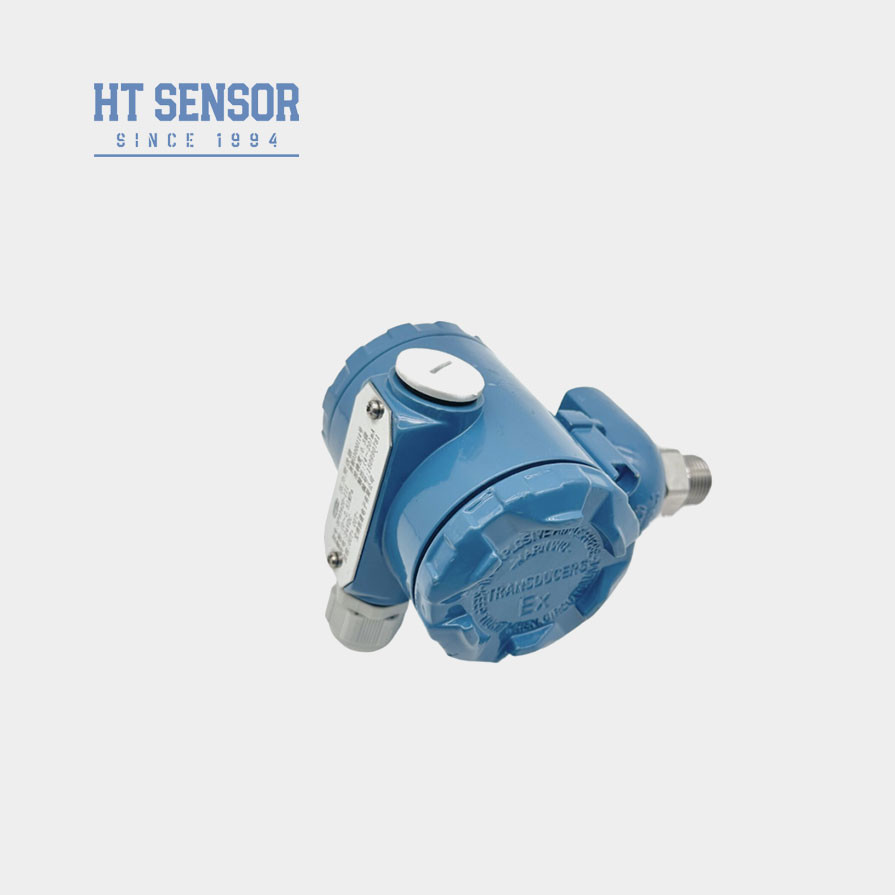

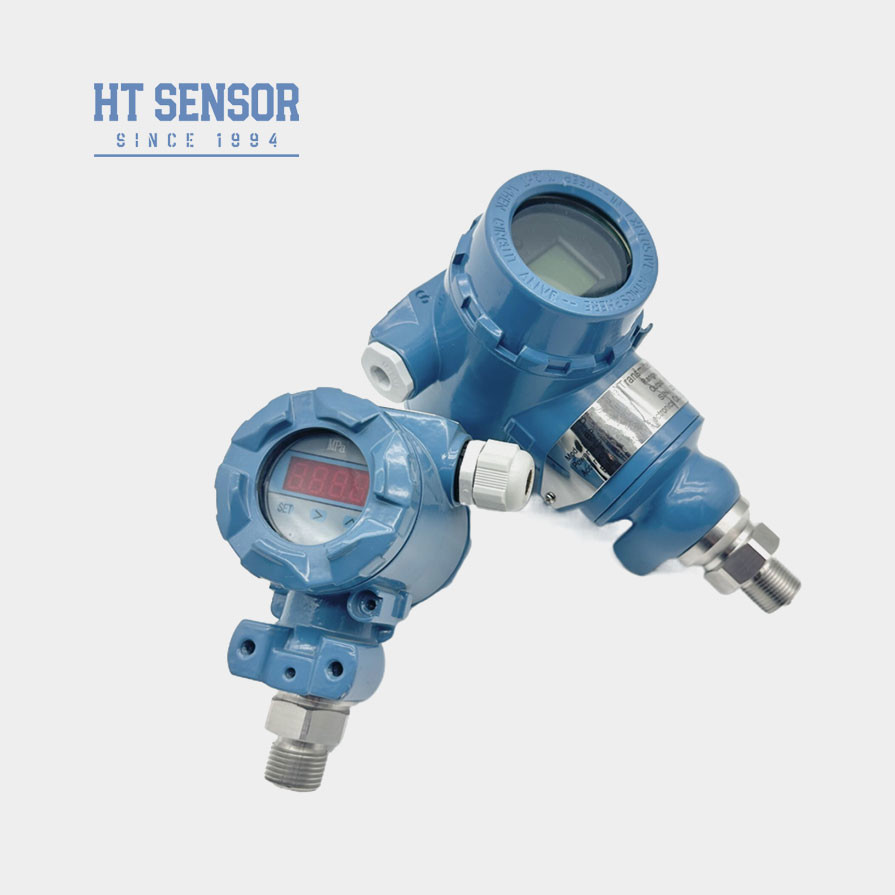

Trasmettitore per sensori di pressione industriali per sistemi di controllo idraulici e pneumatici
Product Details
| Modello N.O.: | BP93420-III | Potenza: | 12-36Vdc |
|---|---|---|---|
| Prodotto: | 4-20mA con HART O RS485 | Peso: | ~ 0,8 kg |
| Tipo di pressione: | Indicatore, pressione assoluta, pressione sigillata | Origine: | Baoji, Cina |
| Codice S.A.: | 9026201090 | Tipo di struttura: | moltiplicatore di pressione |
| Medium di misura: | Liquido, gas, colla per bevande e così via. | Grado di precisione: | 00,5% F.S. 0,25% F.S. |
| Intervallo di pressione: | - 100kpa... 0kpa ~ 10kpa... 60MPa | ||
| Evidenziare |
Trasmettitore del sensore di pressione pneumatico,Trasmettitore per sensori di pressione idraulici,Trasmettitore di sensori di pressione industriali |
||
Product Description
Trasmettitore di sensori di pressione industriali per sistemi di controllo idraulici e pneumatici
BP93420-IIISensore di pressione industriale
IntroduzioneSensore di pressione industriale:
BP93420-III Trasmettitore per sensori di pressione industriale è costituito da un modulo per sensori di pressione e da una scheda di circuito intelligente.circuito di rilevamento del diaframma di misura, sensore di temperatura e circuito di compensazione della temperatura.La scheda di circuito intelligente è composta da un controllore per microcomputer e da un circuito periferico per completare la conversione dei segnali di pressione in segnali elettriciUtilizzato nell'industria per misurare la pressione di liquidi, gas o vapori.
Caratteristiche del prodottodiSensore di pressione industriale:
1Ampia gamma di misura, diverse forme di interfaccia di pressione e livello di protezione IP65.
2- varie forme di segnale di uscita, regolabili e visualizzabili.
3Punto zero regolabile e scala completa.
4Il nucleo utilizza silicio diffuso ad alta precisione e alte prestazioni.sensori di pressione piezoresistenti.
ApplicazionidiSensore di pressione industriale:
1. Adatto per misurare la pressione di gas e liquidi non corrosivi in acciaio inossidabile 316L.
2Petrolio, chimica, metallurgia, energia e idrologia.
3Misurazione e controllo della pressione in ambienti industriali esterni difficili.
4Utilizzato nei sistemi di controllo idraulici e pneumatici.
| Parametri di prestazione diSensore di pressione industriale | |
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ≤ ± 0,1%FS |
| Isteresi | ≤ ± 0,1%FS |
| Stabilità a lungo termine | ± 0,1% F.S./Anno ((Tipico) ± 0,2% F.S./Anno ((Massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | Leghe di alluminio |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~1,2 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con la parte di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordina un trasmettitore con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire il funzionamento affidabile del prodotto, si consiglia di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente a terra.
5L'intervallo nominale di temperatura di funzionamento dell'anello O in gomma al fluoro è di -20°C-250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, si deve scegliere l'anello di tenuta di tipo EPDM O.
6. Il cavo non è incluso per impostazione predefinita. Quando sono richieste linee di supporto del cavo: se non ci sono istruzioni speciali, possono essere utilizzati materiali di cavo in polietilene.specificarlo nel modulo d'ordine.
7In caso di esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o RF, si prega di informarci e indicare nell'ordine.
| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI/QIT | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
