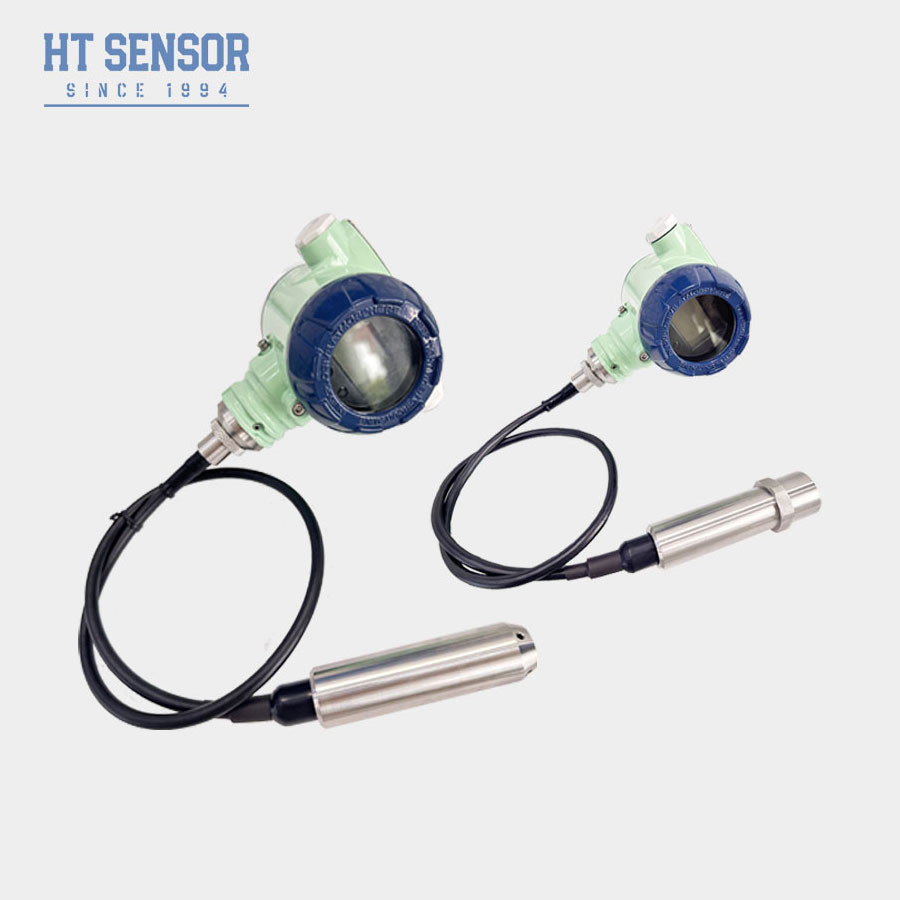

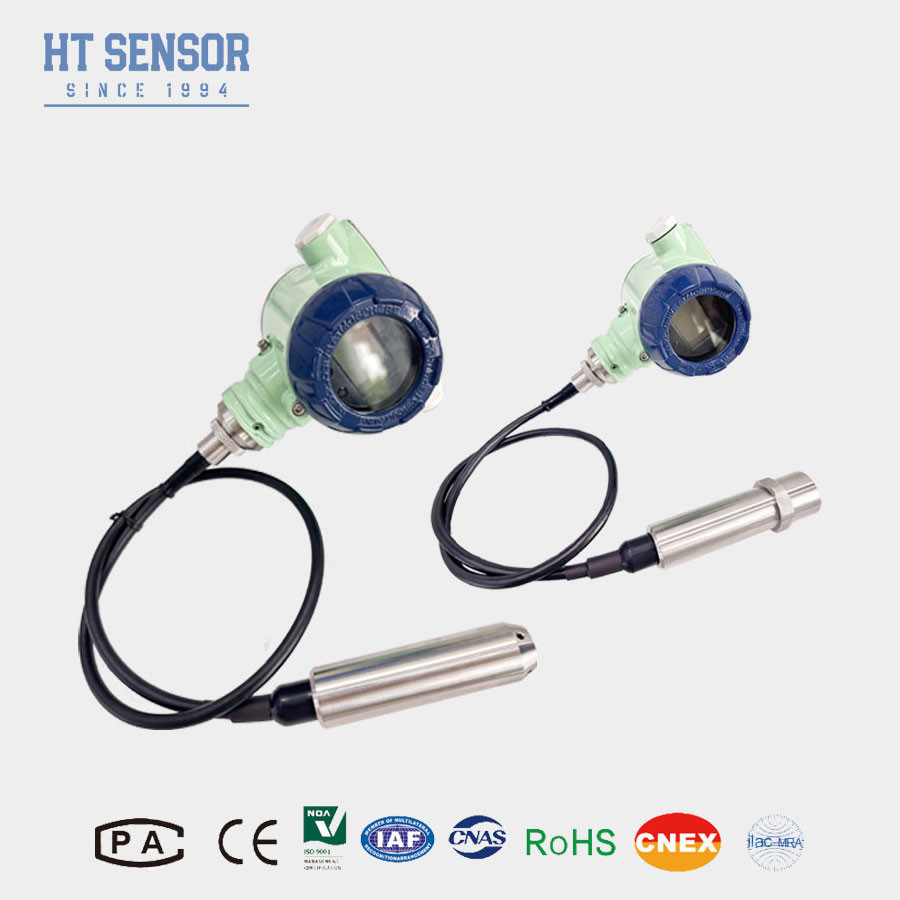

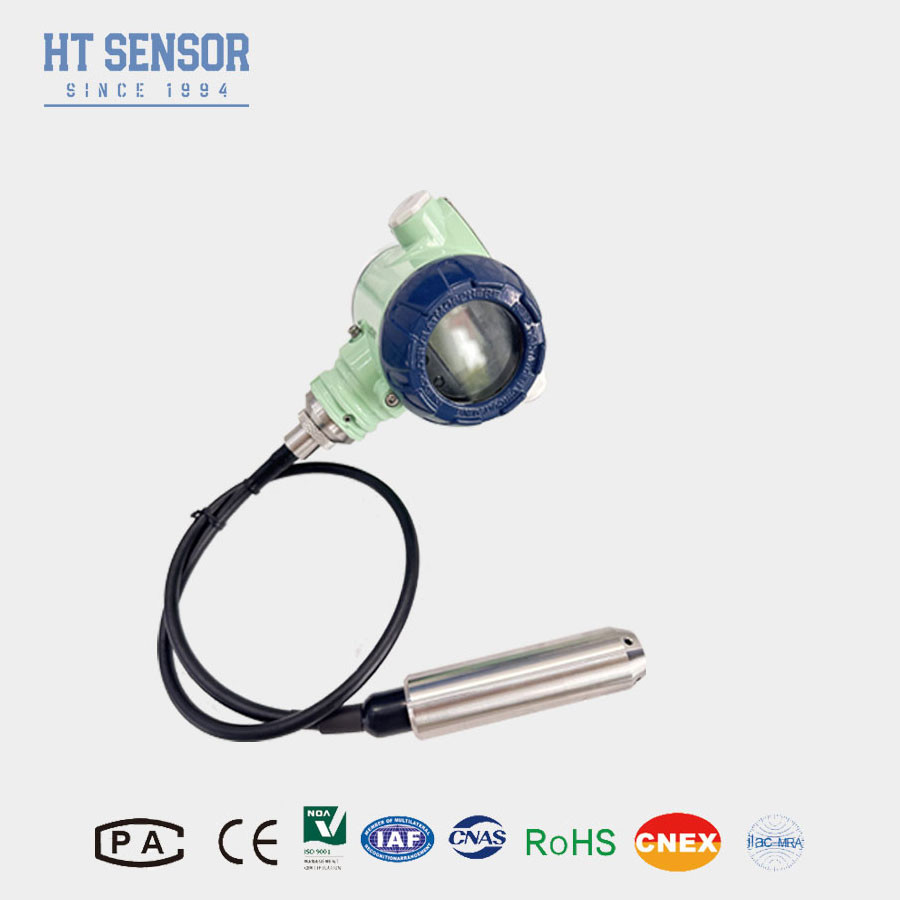

BH93420-III Trasmettitore pieoresistivo del livello dell'acqua per il monitoraggio del livello del liquido
Product Details
| Modello N.O.: | BH93420-III-I | Classificazione IP: | Protezione IP68 |
|---|---|---|---|
| Personalizzato: | Non personalizzato | Cavo: | PE, PU, PTFE |
| Accuratezza: | 00,25%, 0,5% | Materiale per diaframma: | Acciaio inossidabile 316 |
| Peso netto: | 00,3 kg | Pacchetto di trasporto: | Cartucce |
| Marchio: | Sensore HT | Origine: | Shaan Xi |
| Codice S.A.: | 90261000 | Capacità di alimentazione: | 2000 PCS/MESE |
| Tipo di segnale di uscita: | Tipo analogo | Tipo di sonda: | Tipo di sonda |
| Evidenziare |
Trasmettitore di livello dell'acqua per il monitoraggio del livello del liquido,BH93420-III Trasmettitore di livello dell'acqua pieoresistivo |
||
Product Description
BH93420-III OEM Trasmettitore di pressione del livello dell'acqua per la misurazione della pressione dell'acqua
Introduzione del trasmettitore di livello dell'acqua:
BH93420-IIIIl trasmettitore di livello dell'acqua piezoresistivo adotta il principio del sensore piezoresistivo per determinare l'altezza del livello del liquido misurando l'effetto di pressione del mezzo sul sensore.Quando l' altezza del liquido aumenta, la pressione del mezzo sul sensore aumenta, con conseguente variazione del valore della resistenza del sensore.Il trasmettitore di livello del liquido piezoresistivo lo converte in una uscita di segnale elettrico correlata all'altezza del livello del liquido misurando la variazione del valore della resistenza del sensoreIl trasmettitore può calcolare con precisione l'altezza del livello del liquido in base alla relazione lineare tra pressione e resistenza.
- Progettazione di tipo split, che facilita il cablaggio e la taratura in loco
- Display a LED
- Classificazione a prova di esplosione: ExiaIICT6
- Protezione elevata: IP68
- Cavo: PE,PU.PTFE
Applicazioni:
1. ampiamente utilizzati nel monitoraggio e controllo del livello dei serbatoi di stoccaggio, degli armadi dei serbatoi, delle condotte e di altri contenitori.
2Può essere utilizzato nei sistemi di stoccaggio e trasporto di liquidi nelle industrie petrolifere, chimiche, farmaceutiche e altre per garantire che il livello del liquido sia entro un range sicuro.
3. Il trasmettitore di livello di liquido piezoresistenza può essere utilizzato nelle attrezzature di trattamento dell'acqua per monitorare il livello di liquido di serbatoi d'acqua, piscine, ecc., per ottenere il controllo automatico.
4È adatto per la conservazione, il riempimento e altri processi nell'industria alimentare per garantire che il livello liquido del prodotto soddisfi lo standard.
5Il trasmettitore di livello piezoresistivo può essere utilizzato per il monitoraggio ambientale, come il monitoraggio del livello di fiumi, laghi e altri corpi idrici.
6Può essere utilizzato nelle navi e nell'ingegneria offshore per monitorare il livello di liquido dei serbatoi di carburante delle navi, delle cabine, ecc.
|
Parametri di prestazione: |
|
| Intervallo di misura | 0~10m...400mH2O |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 2X gamma nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,15% F.S/anno (massimo) |
| Drift a temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura di compensazione | 0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura di funzionamento | -20°C a 80°C |
| Temperatura di conservazione | -30°C -100°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Shock | 100 g |
| Materiale per le abitazioni | Alumini fuso, l1Cr18Ni9Ti |
| Materiale del diaframma | Acciaio inossidabile 316L |
| Resistenza all'isolamento | >= 100MΩ@100VDC |
| Classificazione a prova di esplosione | ExiaIICT6 |
| Classificazione di protezione | Protezione IP68 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 1,5 kg (senza cavo) |
| Materiale del cavo | Cavi di polietilene, poliuretano, PTFE |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 15 ~ 30VDC | 2/3/4 di filo |
| Protocollo di comunicazione RS485 | 4 filtro |
|
Progetto di costruzione: |
|
Connessione elettrica: |
|
Esempi di selezione: |
| Ordine Guida: | ||||||||||
| BH93420 | Codice | Progetto di costruzione | ||||||||
| III | Trasmettitore di livello del liquido con alloggiamento 2088 | |||||||||
| Intervallo di misura | 0~10m...400m | |||||||||
| Codice | Fornitore di energia | |||||||||
| D1 | 24VDC | |||||||||
| Codice | Segnale di uscita | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| Codice | Connessione elettrica | |||||||||
| B5 | 2088 con visualizzazione | |||||||||
| B6 | 3051A | |||||||||
| Codice | Tipo di pressione | |||||||||
| G | Pressione di misura | |||||||||
| A | Pressione assoluta | |||||||||
| S | Pressione di riferimento sigillata | |||||||||
| Codice | Materiale | |||||||||
| 01 | Acciaio inossidabile 304 | |||||||||
| 02 | Acciaio inossidabile 316L | |||||||||
| Codice | Materiale del cavo | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
FQA:
1D: Lei è un produttore?
R: Sì, siamo produttori di sensori professionali da oltre 50 anni! Il nostro team tecnico ha più di 20 ingegneri.
2. D: Puoi accettare il servizio OEM?
R: Sì, possiamo mettere le informazioni della vostra azienda e il logo sui nostri sensori.
3D: Posso essere il tuo distributore?
R: Sì, stiamo cercando distributori nel mercato d'oltremare.
4Q: Qual è il vostro tempo di consegna?
R: Normalmente 7-10 giorni. Per quantità superiore a 100pcs, servono 3-5 giorni lavorativi extra.
