70KPa~70MPa Sensore di pressione al silicio Sensore di pressione pieoresistivo
Product Details
| Modello N.O.: | HT19V | Tipo di filo: | - No |
|---|---|---|---|
| Tipo di cablaggio: | Quattro fili | Medium di misura: | Gas e liquidi |
| Distanza: | 0-10kpa~60mpa | Prodotto: | mV |
| Tipo di pressione: | G/A/S | Fornitura: | 5-10VDC |
| Codice S.A.: | 9026209090 | Capacità di alimentazione: | 20000pcs/mese |
| Tipo: | Sensore di pressione pieoresistivo | Materiale: | Acciaio inossidabile |
| Personalizzazione: | Disponibile OEM e ODM | ||
| Evidenziare |
Sensore di pressione al silicio di 70 MPa,Sensore di pressione al silicio piezoresistivo,Sensore di pressione al silicio di 70 KPa |
||
Product Description

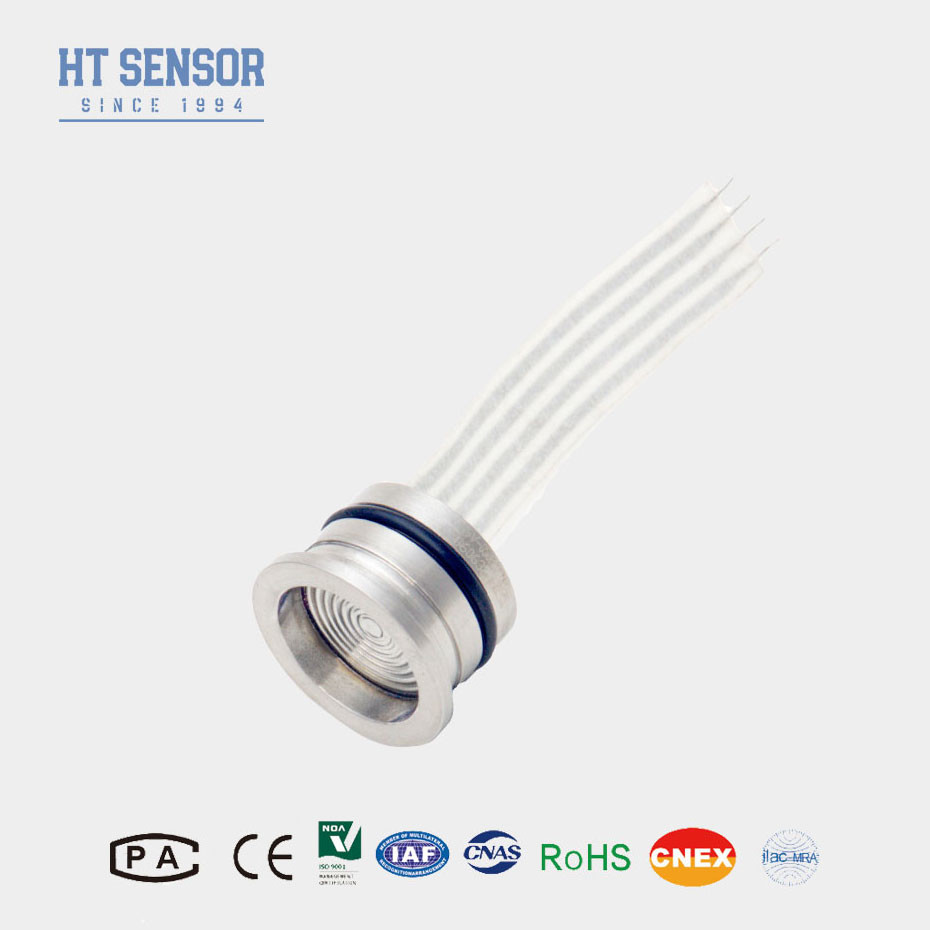

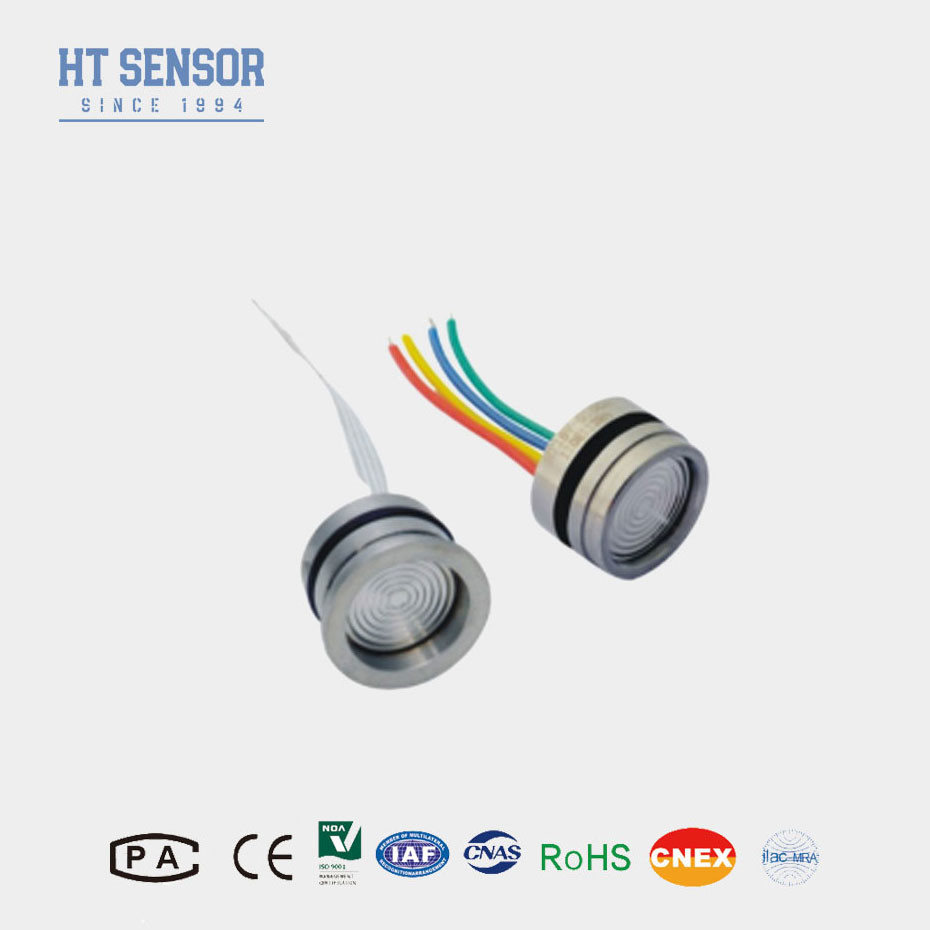

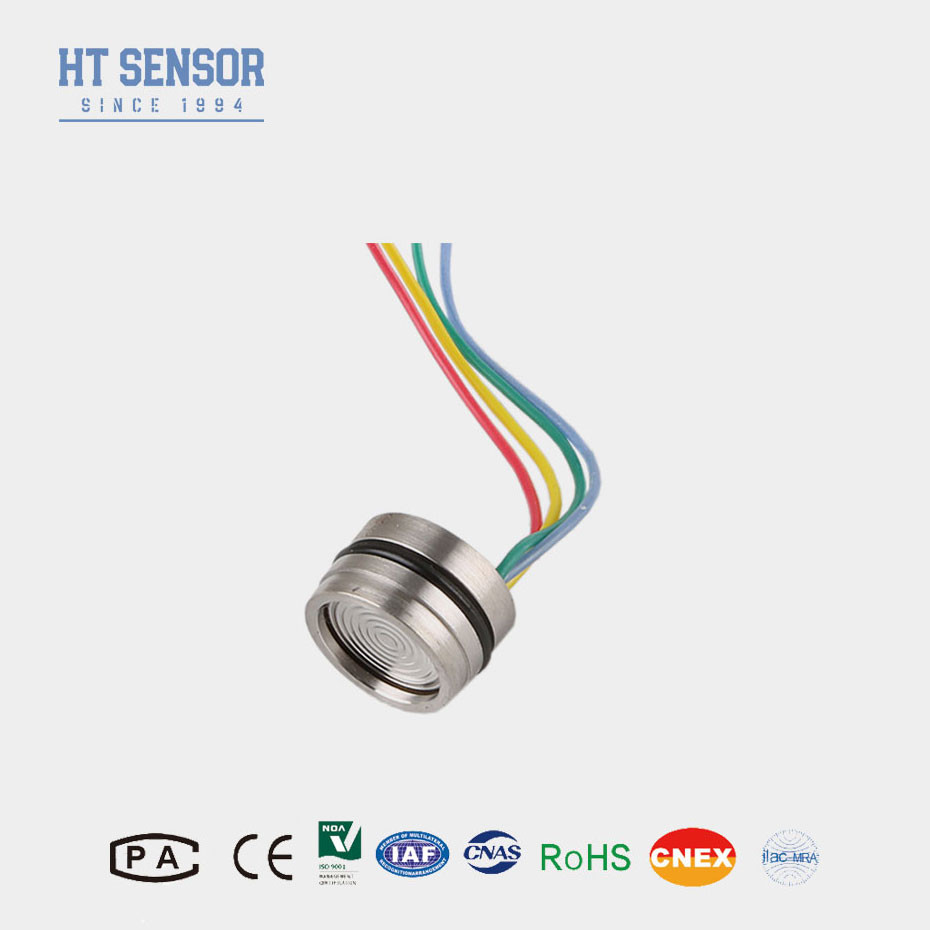

HT19V Sensore di pressione al silicio pieoresistivo
Introduzione del sensore di pressione in silicio:
Il nucleo del sensore di pressione piezoresistivo in silicio HT19 è costituito da un elemento di silicio diffuso altamente stabile.un sensore di pressione di silicio piezoresistivo confezionato in un alloggiamento in acciaio inossidabile da 316LL'HT26 compensato è offerto in un pacchetto saldabile o con una varietà di raccordi a filo come 1/4 e 1/8NPT, 1/4BSP nonché raccordi di processo personalizzati.
Caratteristiche del prodottodiSensore di pressione al silicio piezoresistivo
• Montabile con sigillo a anello O
• Superfici bagnate in acciaio inossidabile
• Amplificato
• ASIC calibrato
• Indicatore assoluto e sigillato
• Opzione via cavo
• Uscita analogica
• SENT Output Opzionale (contatta la fabbrica per i dettagli)
Applicazionidi sensore di pressione in silicio:
1- adatto per misurare la pressione di gas corrosivi e di liquidi, compatibile con acciaio inossidabile da 316 l
2Utilizzato nei sistemi di controllo dei processi per monitorare e controllare la pressione.
3Spesso utilizzato nel sistema di refrigerazione e nella misurazione della pressione del compressore d'aria.
Performance elettricadi sensore di pressione in silicio:
1.Alimentazione: ≤10VDC
2.Tensione di uscita in modalità comune: 50% dell'input (tipico)
3.Impedenza di ingresso:4KΩ~20KΩ
4Impedanza di uscita:2.5KΩ~6KΩ
5.Connezione elettrica: 100 mm di filo ad alta temperatura, cavo a nastro
| Parametri delle prestazionidi sensore di pressione in silicio- Sì, signore. | ||||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Tipologia | Max. | Unità | ||||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | |||
| Ripetibilità | 0.05 | 0.1 | % F.S. | |||
| Isteresi | 0.05 | 0.1 | % F.S. | |||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |||
| Produzione su larga scala | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura di funzionamento | -20~80 | oC | ||||
| Temperatura di conservazione | -40~125 | oC | ||||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | |||||
| Pressione di esplosione | 5X la scala completa | |||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||||
| Materiale del diaframma | 316L | |||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||||
| Shock | 100 g, 11 ms | |||||
| Tempo di risposta | ≤ 1 ms | |||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | |||||
| Medio di riempimento | Olio di silicio | |||||
| Peso | ~ 28 g | |||||
| I parametri sono sottoposti a prova nelle seguenti condizioni: 10V @ 25oC | ||||||
| Progetto di costruzionedi sensore di pressione in silicio | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Connessione elettrica e compensazionedi sensore di pressione in silicio |
|
|
| Esempi di selezione |
