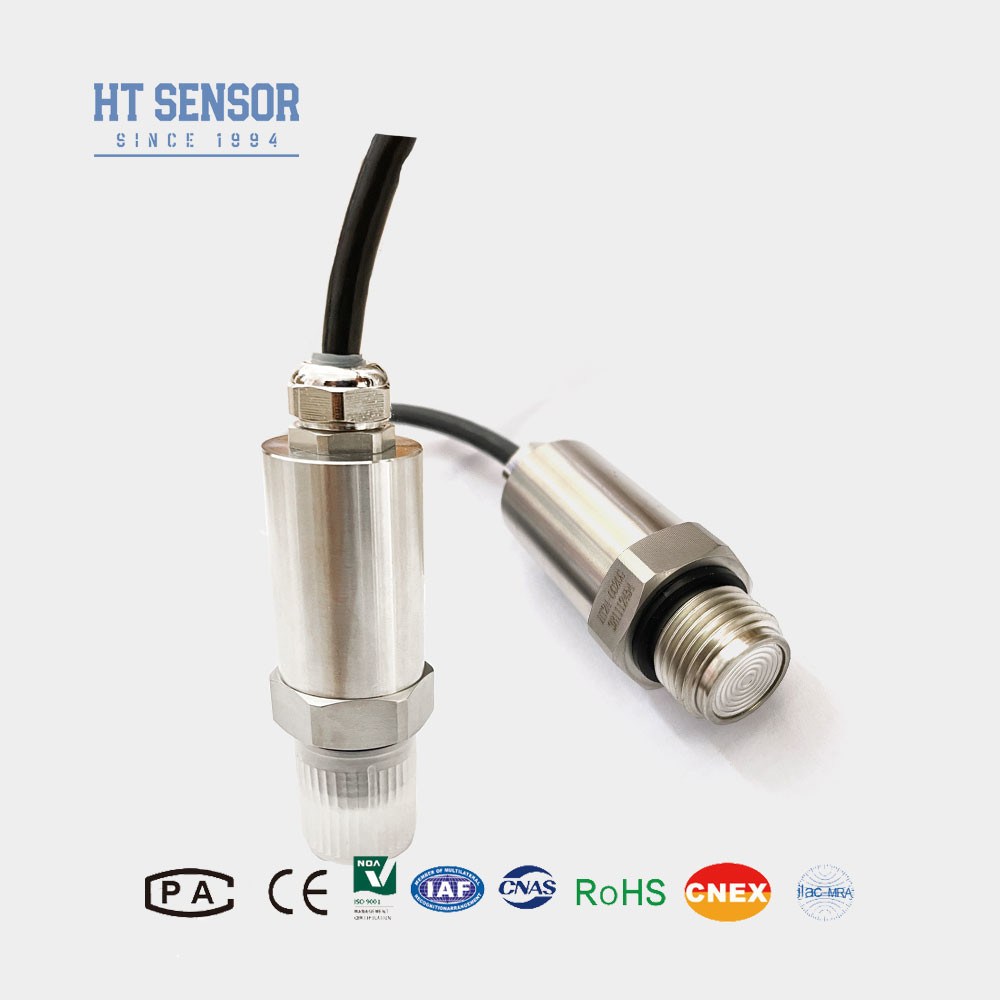

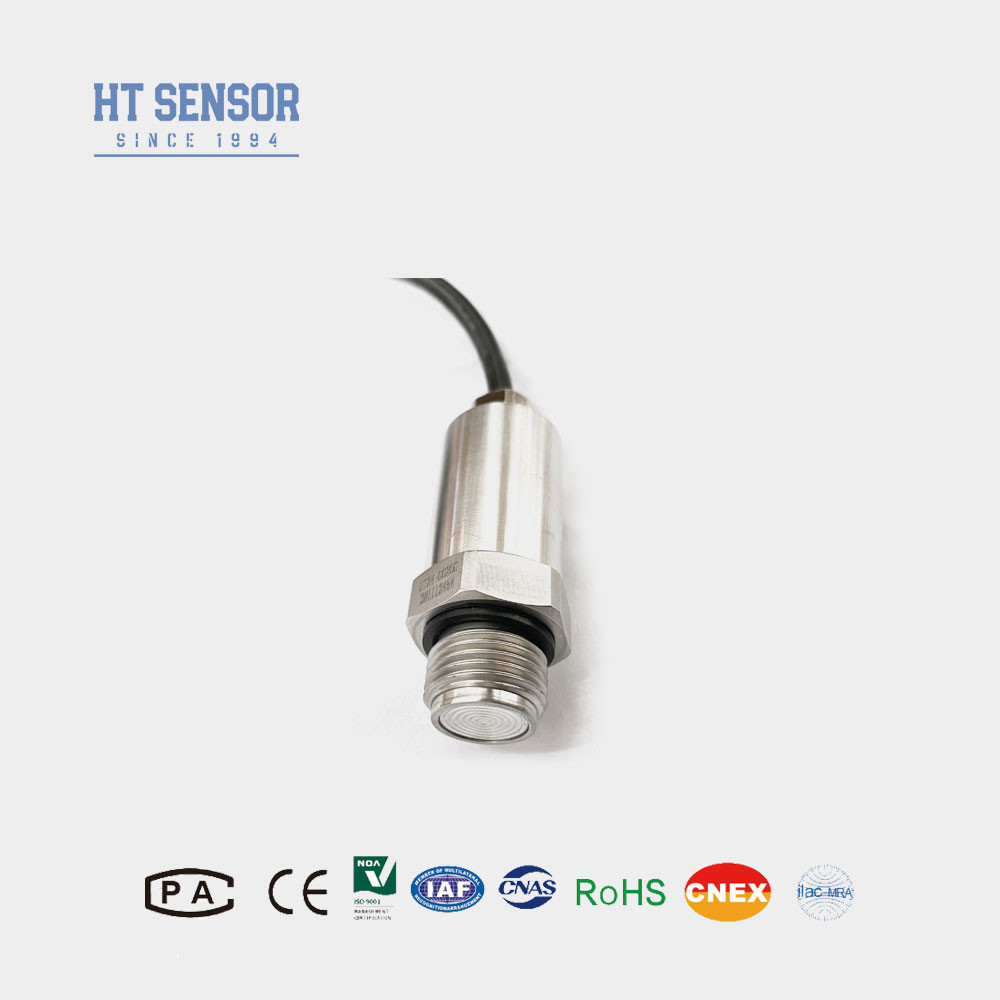

BPHT24-III Sensore di pressione del diaframma a scarico per trasmettitore di tipo di pressione assoluta e sigillata
Product Details
| Modello n.: | BPHT24 | Allineare: | 0-10kpa~35Mpa |
|---|---|---|---|
| Energia: | 5vdc /10-32vdc | Produzione: | 0.5-4.5VDC /4-20mA /0-10VDC e così via |
| Collegare: | G1/2 1/2NPT o M20*1.5 | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Tipo: | Trasmettitore del sensore di pressione del diaframma | Mezzo di misurazione: | Liquido, gas, colla per bevande e così via. |
| Evidenziare |
BPHT24-III Sensore di pressione del diaframma,Sensore di pressione del diaframma a scarico sigillato,Sensore di pressione del diaframma a scarico assoluto |
||
Product Description
Sensore di pressione a membrana affacciata BPHT24-III per tipi di pressione manometrica, assoluta e sigillata
Trasmettitore di pressione BPHT24
Introduzione del sensore di pressione a membrana affacciata:
Il trasmettitore di pressione con sensore a membrana affacciata BPHT24 con pellicola piatta filettata è un sensore comunemente utilizzato nei sistemi di controllo dell'automazione industriale. Può convertire i segnali di pressione in segnali elettrici standard. Il suo design filettato rende l'installazione molto comoda, mentre la struttura a pellicola piatta fornisce risultati di misurazione più stabili. Inoltre, questo sensore ha anche alta precisione, alta affidabilità e altre caratteristiche ed è ampiamente utilizzato in varie applicazioni di misurazione della pressione.
Caratteristiche del prodottodel sensore di pressione a membrana affacciata:
1. Varie opzioni di interfaccia di pressione.
2. Progettato per applicazioni igieniche per prevenire l'incrostazione del mezzo.
3. Alta precisione con una struttura interamente in acciaio inossidabile.
4. Facile da pulire.
Applicazionidel sensore di pressione a membrana affacciata:
1. Adatto per la misurazione di gas e liquidi non corrosivi con 316L.
2. Ideale per l'industria chimica e la protezione ambientale.
| Parametri di prestazione del sensore di pressione a membrana affacciata | |
| Campo di misura | 0~35Kpa…~20MPa |
| Tipo di pressione | Pressione manometrica, Pressione assoluta, Pressione sigillata |
| Sovraccarico | ≤ 1,5 volte il campo nominale |
| Precisione @ 25ºC | ±0,25% (Tipico) ±0,5% (Massimo) |
| Ripetibilità e isteresi | 0,02%F.S(Tip.) 0,05%F.S(Max.) |
| Stabilità a lungo termine | ±0,1%F.S/Anno(Tip.) ±0,2%F.S/Anno(Max.) |
| Deriva termica del punto zero | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Deriva termica a fondo scala | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Risposta in frequenza | 2,4Khz |
| Compensazione della temperatura | 0-70ºC(≤10mpa, personalizzabile) |
| Temperatura di esercizio | -20ºC~80ºC |
| Temperatura di stoccaggio | -40ºC~120ºC |
| Vibrazione | 10g,55Hz ~ 2kHz |
| Materiale dell'alloggiamento | 304,316L |
| Materiale del diaframma | 316L |
| Resistenza di isolamento | 100MΩ 100VDC |
| Grado di protezione | IP65 |
| Guarnizione O-Ring | Gomma fluorurata |
| Peso | ~0,5kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4~20mA | 12~30VDC | 2/3/4 fili |
| 0~10/20mA | 3 fili |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3,6~30V / Batteria | 4 fili |
| Costruzione del contorno del sensore di pressione a membrana affacciata | |
| Dimensione | |
| Guida all'ordine del sensore di pressione a membrana affacciata | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Costruzione del contorno | |||||||
| IX | Trasmettitore di pressione con display | IIC/III | Trasmettitore di pressione industriale generale/con display | |||||
| T | Trasmettitore di pressione resistente alle alte temperature | |||||||
| Campo di misura | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa o MPa | X: Indica il campo di misura effettivo | |||||||
| Codice | Alimentazione | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altro | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione di pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altro | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Spina PG7 | |||||||
| B3 | Uscita cavo sigillata | |||||||
| B4 | Custodia industriale 2088 | |||||||
| B5 | Custodia industriale 2088 con display | |||||||
| B6 | Altro | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione manometrica | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
Q1: Sei una società di produzione?
A1: Siamo un produttore con oltre 29 anni di esperienza.
Q2: Prodotto personalizzato
A2: Forniamo servizi OEM e Custom-Design.
Q3: Garanzia di qualità
A3: I nostri prodotti hanno una garanzia limitata da 12 a 18 mesi dalla data di spedizione all'acquirente originale. Hengtong sostituirà o riparerà i prodotti difettosi gratuitamente. Questa garanzia non si applica a nessuna unità che sia stata modificata, utilizzata in modo improprio, trascurata.
Q4: Spedizione e imballaggio
A4: I prodotti vengono generalmente spediti tramite corriere espresso internazionale tra cui UPS, FedEx, DHL e INT per il trasporto prepagato, è anche possibile utilizzare il proprio account di spedizione per ritirare, imballaggio standard per l'esportazione, inclusa la certificazione di ispezione.
Q5: Contattaci
A5: Abbiamo un team di vendita attivo ed esperto per servirvi su questioni tecniche e commerciali. Basta lasciarci un messaggio o fare clic sul Servizio online.
