12-32VDC BPHT24-III Sensore di pressione del diaframma a scarico per trasmettitore di sistemi di controllo di automazione industriale
Product Details
| Modello N.O.: | BPHT24-III | Allineare: | 0-10kpa~35Mpa |
|---|---|---|---|
| Potenza: | 12-32VDC | uscita: | 4-20mA /0-10VDC e così via |
| Collegamento: | Filtro:G1/2 1/2NPT o M20*1.5 | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Tipo: | Sensore di pressione del diaframma | Medium di misura: | Liquido, gas, colla per bevande e così via. |
| Evidenziare |
BPHT24-III sensore di pressione del diaframma,12-32VDC sensore di pressione del diaframma |
||
Product Description

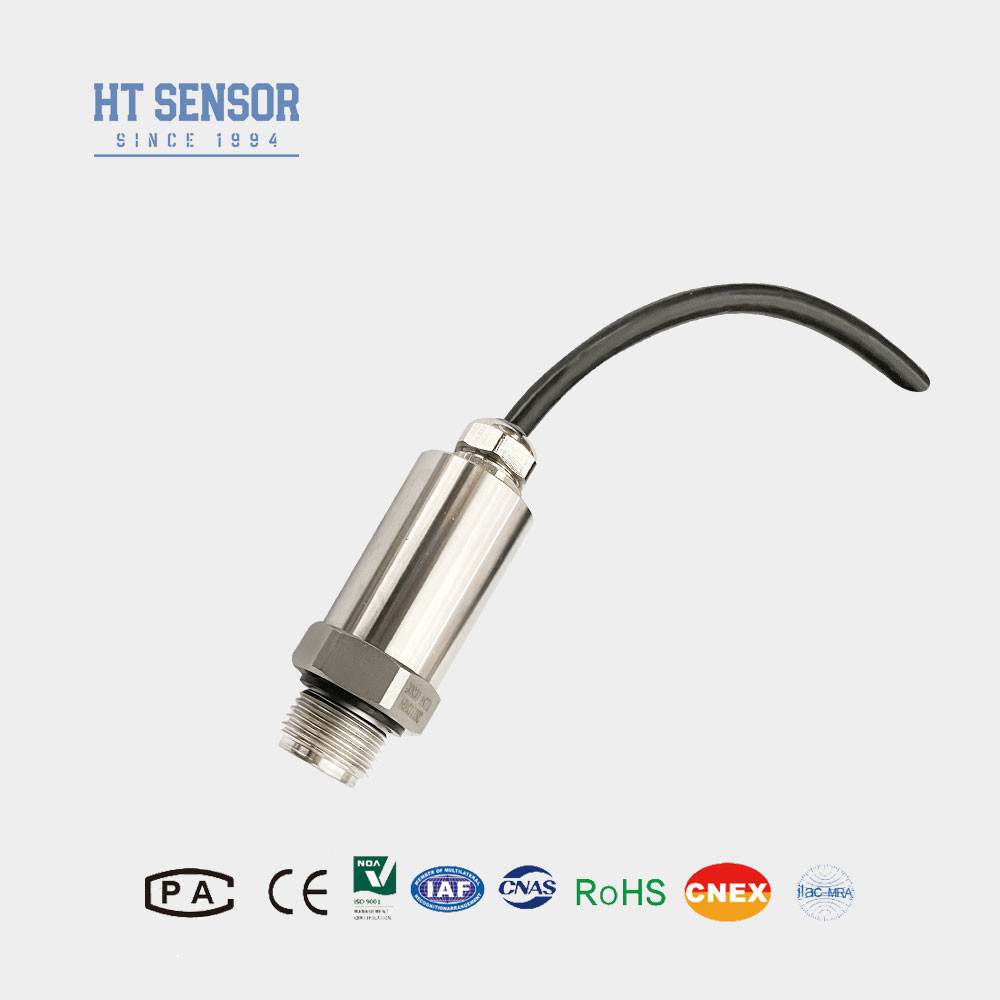

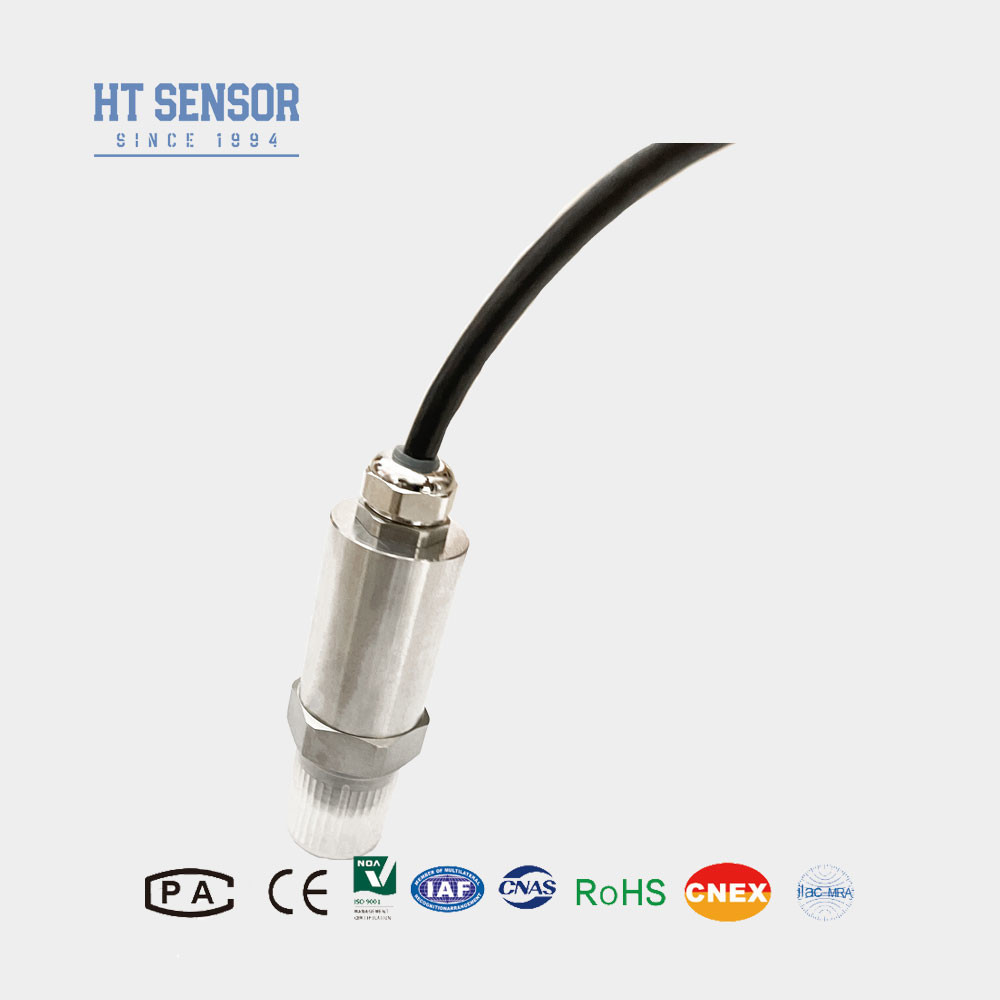

BPHT24-III Sensore di pressione del diaframma a scarico per sistemi di controllo di automazione industriale
Trasmettitore di pressione BPHT24
Introduzione del sensore di pressione del diaframma a scarico:
Il sensore di pressione a diaframma a scarico BPHT24 con pellicola piana a filo è un sensore comunemente utilizzato nei sistemi di controllo dell'automazione industriale.Può convertire i segnali di pressione in segnali elettrici standardIl suo design filettato rende l'installazione molto comoda, mentre la struttura a pellicola piana fornisce risultati di misurazione più stabili.e altre caratteristiche, ed è ampiamente utilizzato in varie applicazioni di misurazione della pressione.
Caratteristiche del prodottodi un'unità di accensione di potenza inferiore o uguale a 50 W:
1. Vari opzioni di interfaccia di pressione
2. Progettato per applicazioni igieniche per evitare la scalazione media
3. Alta precisione con una struttura in acciaio completamente inossidabile
4Facile da pulire.
Applicazionidi un'unità di accensione di potenza inferiore o uguale a 50 W:
1. Adatto per misurare gas e liquidi non corrosivi con 316L.
2Ideale per la protezione dell'ambiente e l'industria chimica.
3Utilizzato nelle industrie marittime e aeronautiche.
4. Ben adatto per l'uso nelle industrie mediche, biofarmaceutiche e di igiene alimentare.
| Parametri delle prestazionidi un'unità di accensione di potenza inferiore o uguale a 50 W | |
| Intervallo di misura | 0~35Kpa...~20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,5 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Progetto di costruzionedi un'unità di accensione di potenza inferiore o uguale a 50 W | |
| Dimensione | |
| Suggerimenti per ordinare |
- Prima di effettuare una selezione, assicurarsi che il mezzo di prova sia compatibile con la parte a contatto del prodotto.
- Si noti che i prodotti a prova di esplosione non sono dotati di display digitali al momento dell'ordine.
- Quando si ordina un trasmettitore con una testina LCD o LED, assicurarsi che l'alimentazione non sia inferiore a 20VDC.
- Per un funzionamento affidabile, si raccomanda di installare dispositivi di protezione da fulmini sul campo e di assicurare una corretta messa a terra del prodotto e dell'alimentazione.
- L'intervallo nominale di temperatura di funzionamento dell'anello di orologeria in gomma al fluoro è compreso tra -20°C e 250°C. Se la temperatura di funzionamento è inferiore a -20°C, si prega di scegliere un anello di orologeria EPDM.
- La lunghezza di cavo predefinita è di 1,5 m e si possono scegliere tra tre materiali per i cavi.Se si richiede un altro materiale del cavo, per favore specificalo nell'ordine.
- Se vi sono requisiti speciali quali forti vibrazioni, forza di impatto istantanea o forti interferenze elettromagnetiche o RF, si prega di informarci e di indicarlo nell'ordine.
| Guida agli ordinidi un'unità di accensione di potenza inferiore o uguale a 50 W | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| T | Trasmettitore di pressione resistente alle alte temperature | |||||||
| Intervallo di misura | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
