HENGTONG BP156 4-20MA 0-5V Sensore di pressione a prova di esplosione per industria
Product Details
| Modello N.O.: | BP156 | Connessione: | M12*1 |
|---|---|---|---|
| Temperatura della compensazione: | -10~70℃ | Materiale di alloggiamento: | 316L |
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone |
| Origine: | Baoji, Cina | Codice S.A.: | 9026201090 |
| Capacità di alimentazione: | 2000 PCS/MESE | Tipo di struttura: | Weled |
| Medium di misura: | liquido o gas | Grado di precisione: | 00,25%, 0,5% |
| Intervallo di pressione: | 0kpa~10kpa...20MPa | Classificazione IP: | Protezione IP65 |
| Personalizzazione: | Disponibile Richiesta personalizzata | ||
| Evidenziare |
sensore di pressione per applicazioni industriali,Sensore di pressione a prova di esplosione personalizzabile,Sensore di pressione da 4 a 20 mA |
||
Product Description

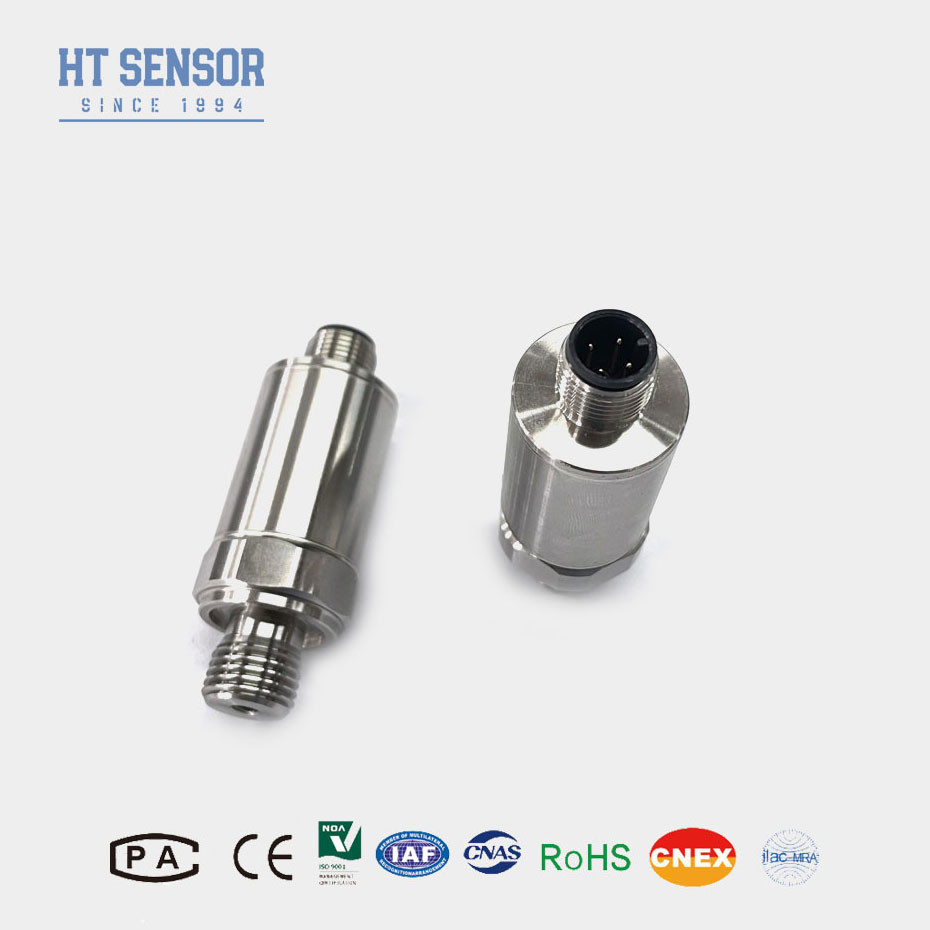

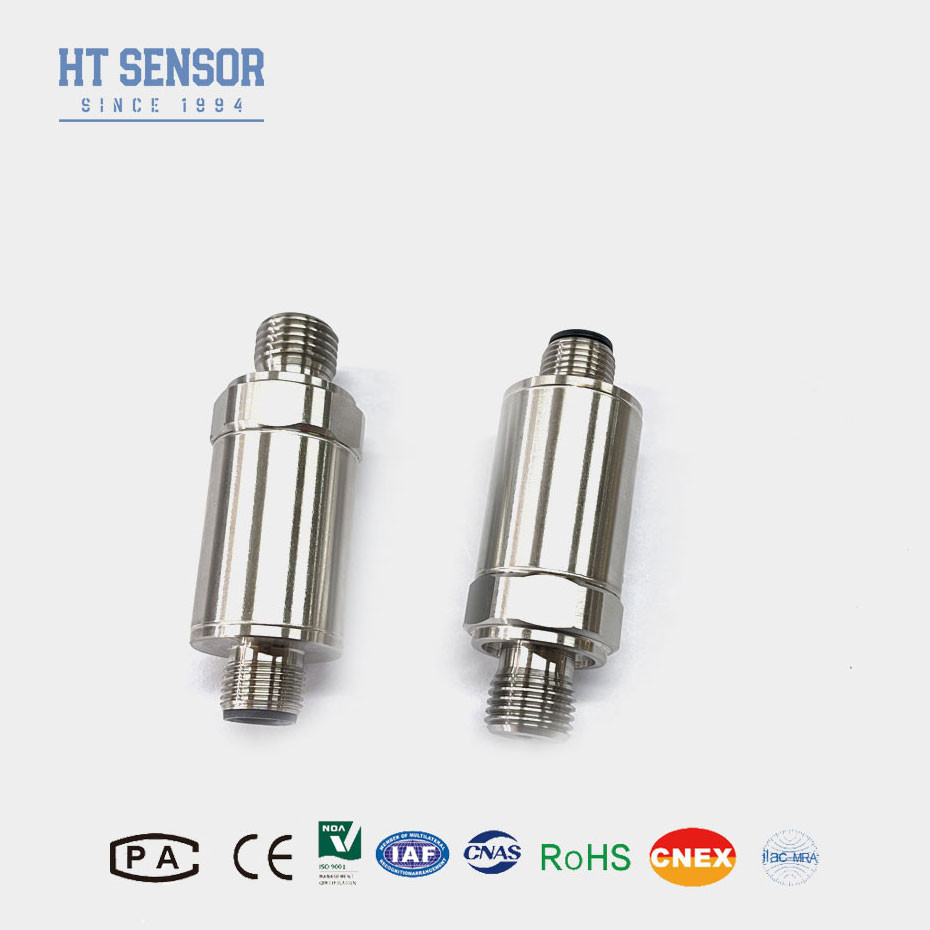

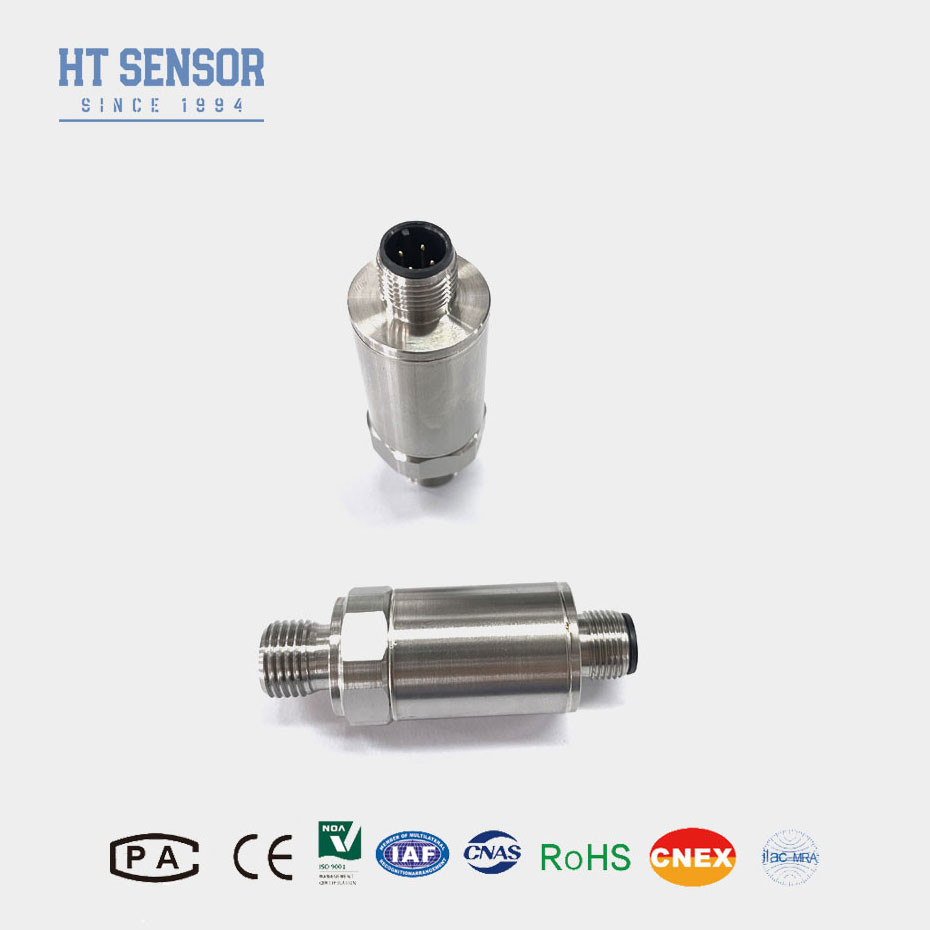

BP156 Trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
Il sensore del trasmettitore di pressione BP156 utilizza come elemento di misurazione del segnale il nucleo di membrana di isolamento resistente alla pressione in silicio della serie HT.Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabile, convertendo il segnale del sensore in un segnale di uscita standard.e prodotti finiti per garantire prestazioni stabili e affidabili.
Il trasmettitore di pressione a silicio sciolto misura indirettamente la pressione misurata misurando la deformazione del diaframma di silicio e la converte nella corrispondente uscita di segnale elettrico.A causa della sua natura leggera, il trasmettitore di pressione leggero è adatto per applicazioni mobili o temporanee ed è facile da installare e usare in luoghi diversi
Caratteristiche del prodotto:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2Struttura in acciaio inossidabile
3. Zero e regolabile a scala completa
4. Alta precisione, struttura in acciaio inossidabile
Applicazioni:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici
|
Parametri di prestazione:
|
|
| Intervallo di misura | 0kPa ~ 10kPa...20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,05 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Esempi di selezione:
| Suggerimenti per ordinare: |
1- Intervallo di misura: determinare il range di misurazione della pressione richiesto, vale a dire i valori minimi e massimi di pressione da misurare.Assicurarsi che la gamma di misura del trasmettitore di pressione a silicio diffuso selezionato soddisfi i requisiti dell'applicazione.
2. Tipo di segnale di uscita: determinare il tipo di segnale di uscita desiderato, ad esempio un segnale analogo (come 4-20mA o 0-10V) o un segnale digitale (come RS485 o Modbus).Assicurarsi che il tipo di segnale di uscita del trasmettitore scelto è compatibile con il sistema di controllo o dispositivo.
3. Requisiti di precisione: determinare la precisione di misurazione della pressione richiesta.scegliere il trasmettitore di pressione in silicio diffuso adatto alle esigenze della tua applicazione.
4. Intervallo di temperatura: prendere in considerazione l'intervallo di temperatura dell'ambiente di applicazione per garantire che il trasmettitore selezionato possa funzionare correttamente in questo intervallo di temperatura.
5Compatibilità con il mezzo: comprendere le proprietà del mezzo da misurare, come il liquido o il gas, e assicurarsi che il trasmettitore di pressione in silicio diffuso selezionato sia compatibile con tale mezzo.
6. Metodo di montaggio: Determina il metodo di montaggio del trasmettitore, come il montaggio della flange, il montaggio del filo o altri metodi. Assicurati che il trasmettitore scelto corrisponda alle tue esigenze di installazione.
7Protezione: prendere in considerazione i requisiti di livello di protezione dell'ambiente di applicazione, quali i livelli impermeabili e a prova di esplosione.Selezionare un trasmettitore di pressione in silicio diffuso conforme ai requisiti.
8Certificazione e norme: verificare se il trasmettitore selezionato è conforme ai requisiti di certificazione e standard pertinenti, quali la certificazione CE, la direttiva RoHS, ecc.
9. Selezione dei fornitori: selezionare un fornitore affidabile con una buona reputazione e un affidabile servizio post-vendita per garantire la qualità del prodotto e il supporto post-vendita
| Guida agli ordini: | |||||||||
| BP15X | Trasmettitore di pressione analogo | ||||||||
| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||
| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
