Sensore di trasmissione di pressione BP157TC per sistemi di controllo idraulici e pneumatici
Product Details
| Modello N.O.: | BP157TC | Temperatura della compensazione: | -30~100℃ |
|---|---|---|---|
| Materiale di alloggiamento: | 304 S.S. | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Origine: | Baoji, Cina | Tipo: | Sensore in ceramica |
| Medium di misura: | Gas o liquido | Intervallo di pressione: | - 100KPa~0kpa~10kpa... 10MPa |
| Marcatura: | ExiaIICT6 | ||
| Evidenziare |
Sensore di trasmissione di pressione BP157TC,Sensore del trasmettitore di pressione pneumatica,Sensore del trasmettitore di pressione idraulica |
||
Product Description

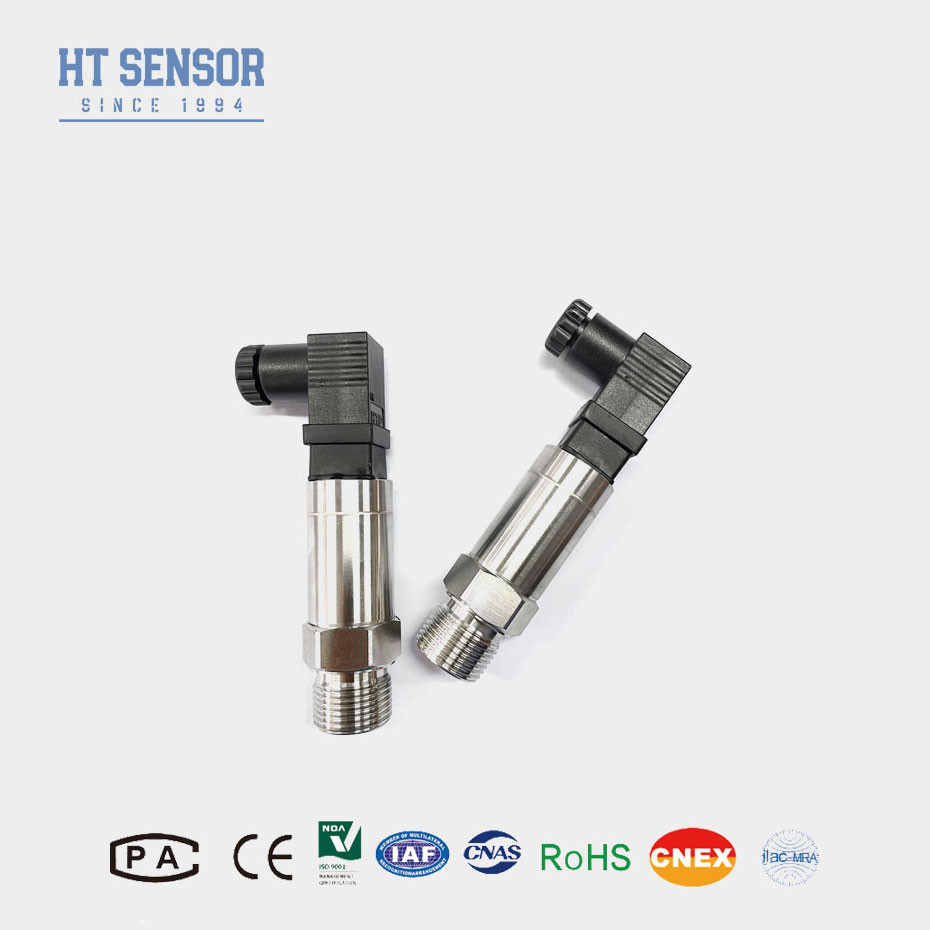

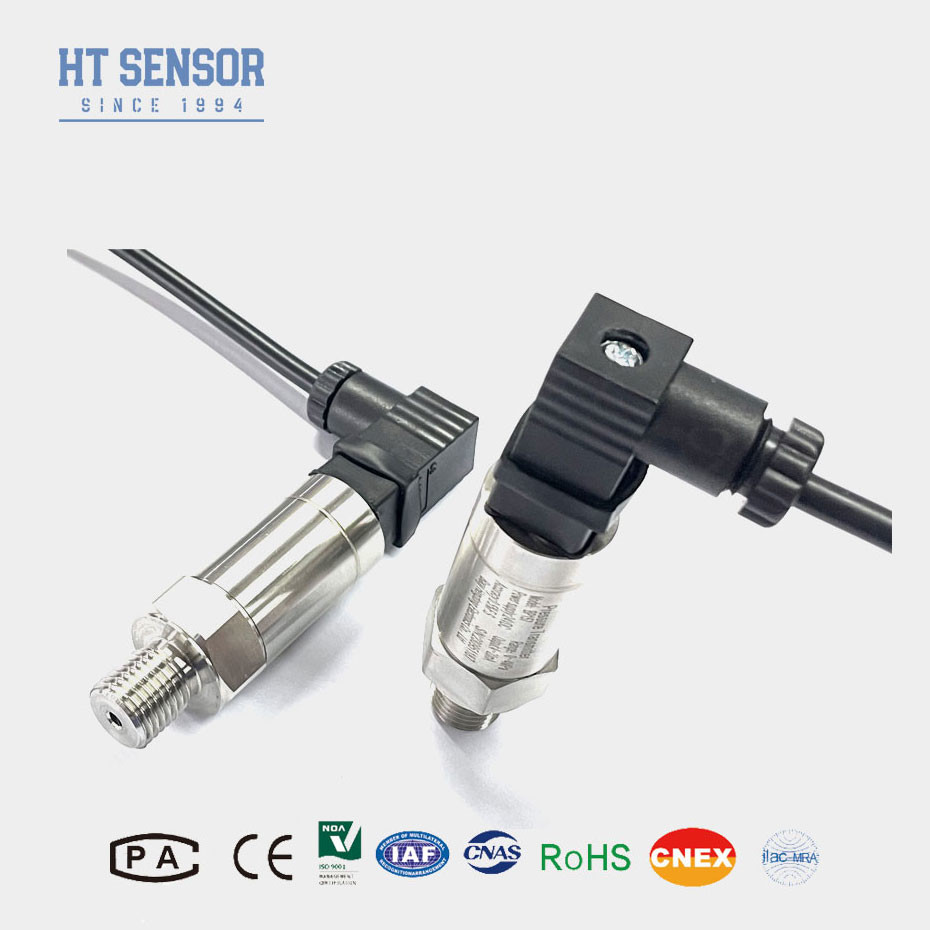

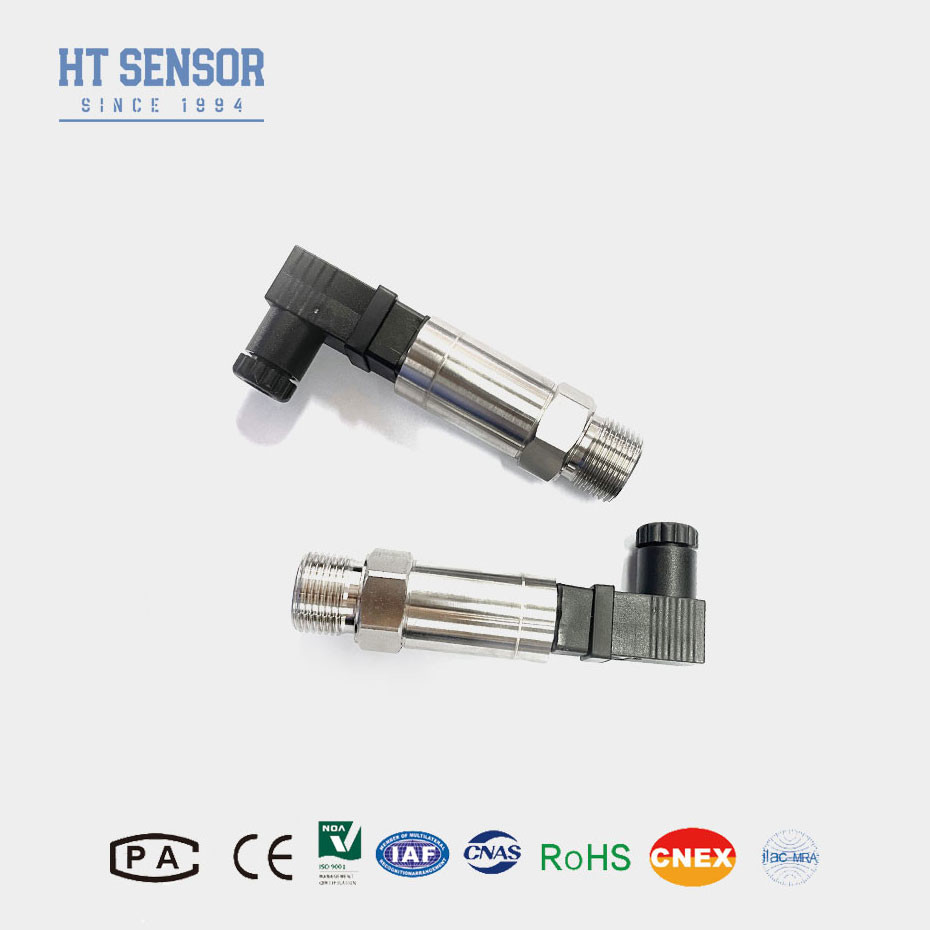

Trasmettitore di pressione BP157TC
Introduzione del sensore del trasmettitore di pressione:
Il sensore del trasmettitore di pressione BP157TC utilizza il sensore ceramico della serie hign quanlity come elemento di misurazione del segnale.conversione del segnale del sensore in un segnale di uscita standardIl prodotto è stato sottoposto a rigorosi test e screening sull'invecchiamento dei componenti, dei semilavorati e dei prodotti finiti per garantire prestazioni stabili e affidabili.
BP157TC è un piccolo e leggero trasmettitore di pressione compatto progettato per misurare la pressione in varie applicazioni industriali in cui lo spazio è limitato.offre un'alta precisione e affidabilità, che lo rende ideale per applicazioni che richiedono misure di pressione precise in spazi ristretti.
Caratteristiche del prodotto:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2Struttura in acciaio inossidabile
3. Zero e regolabile a scala completa
4. Alta precisione, struttura in acciaio inossidabile
Applicazioni:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici
Parametri di prestazione:
| Intervallo di misura | - 100KPa ~ 0kPa ~ 200kPa... 10MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Exia IICT6 |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,05 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Suggerimenti per ordinare:1Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluora è compresa tra -20oC e 250oC. Quando la temperatura di funzionamento del prodotto è inferiore a -20oC, è necessario scegliere una tenuta di anello O in EPDM.
Guida agli ordini:
| BP15X | Trasmettitore di pressione analogo | ||||||||
| Codice | Progetto di costruzione | ||||||||
| 5TC | Tappi Packard | 6TC | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7TC | Mini connettore Hirschmann | 8TC | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 200kPa...10MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||
| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
