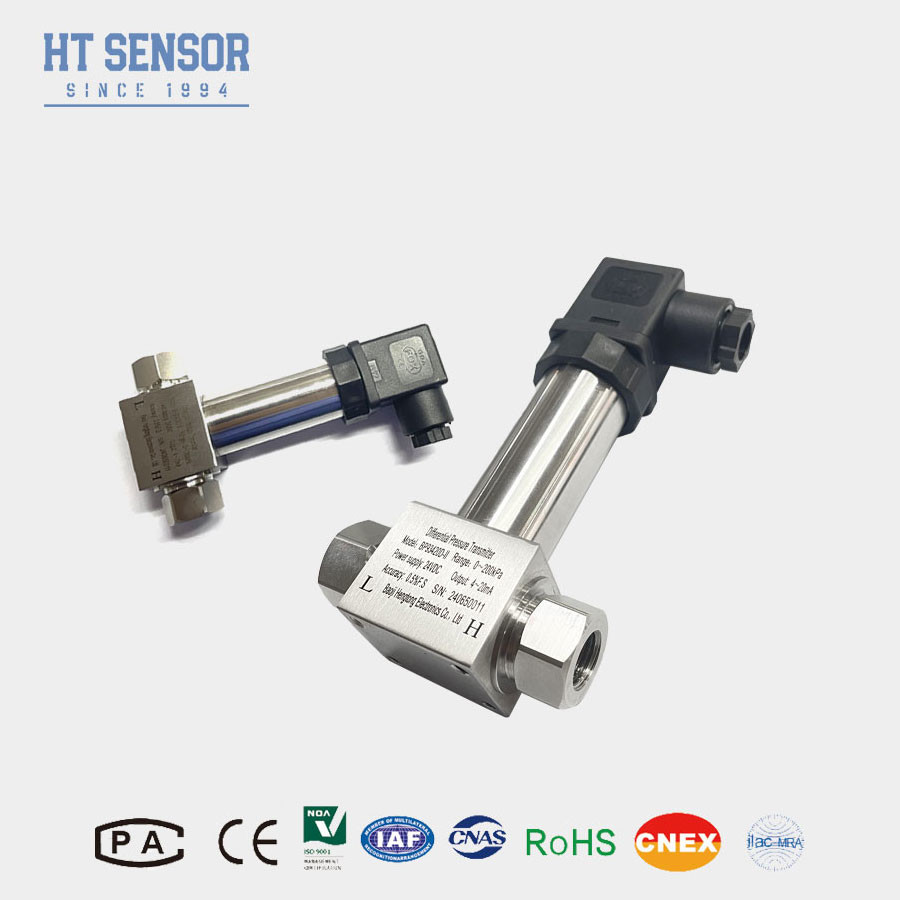

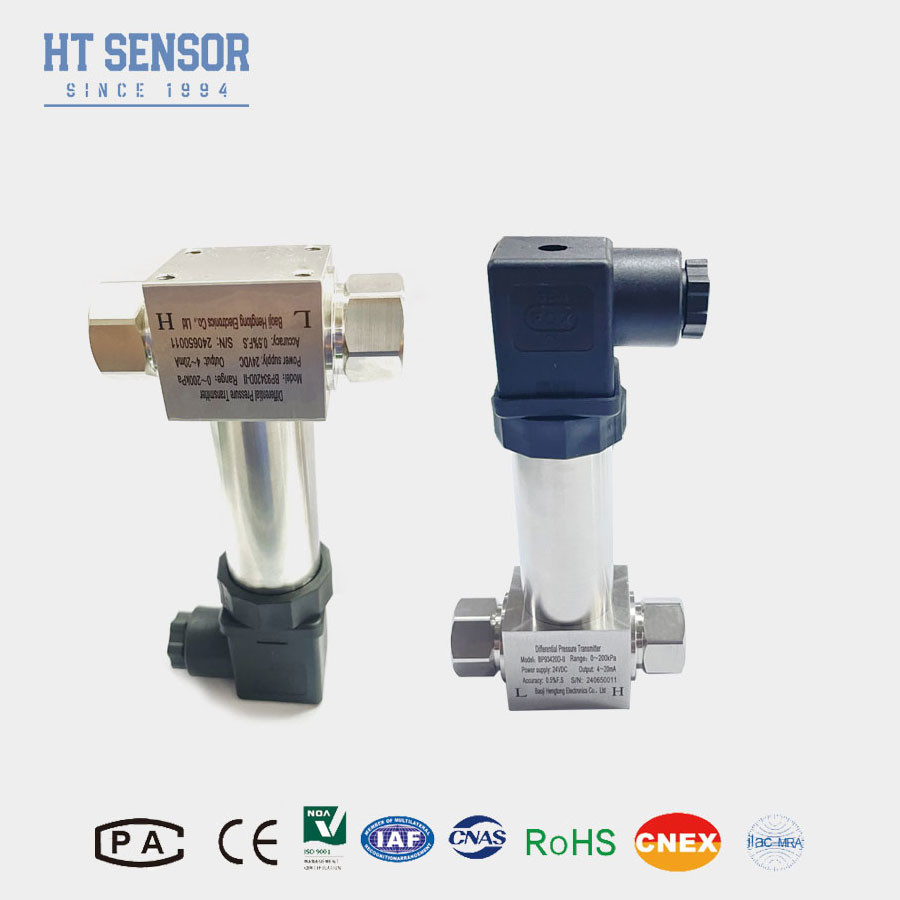

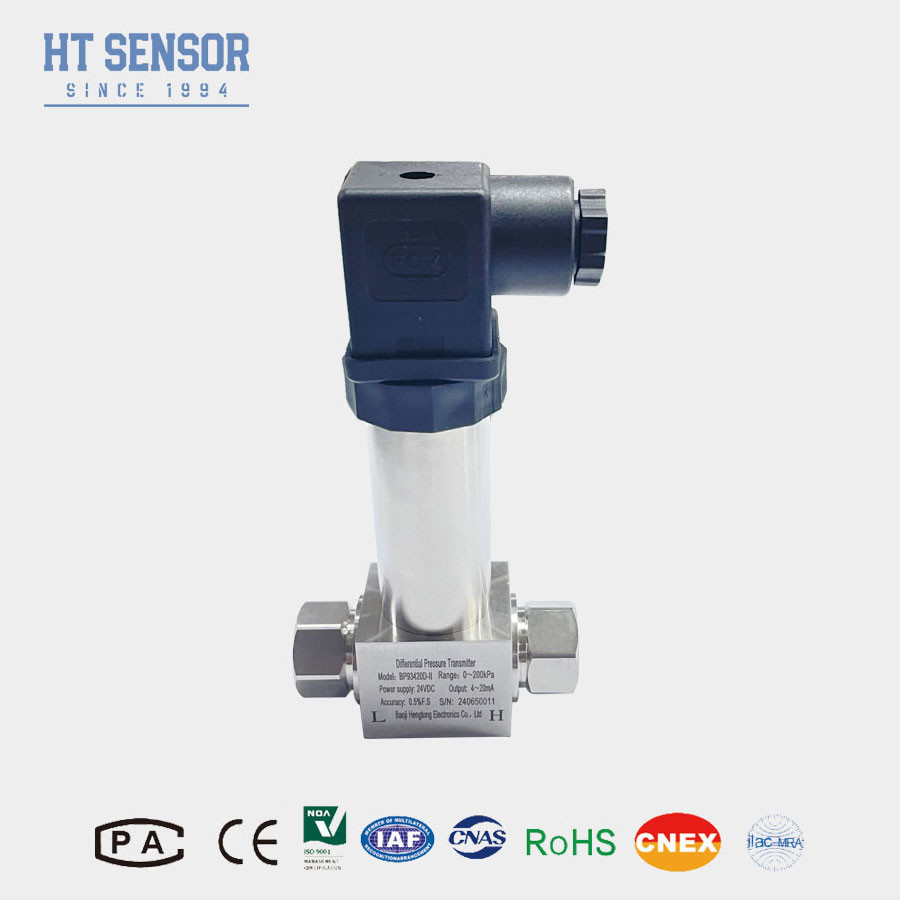

SS316L Trasmettitore di pressione differenziale a diaframma per la misurazione e il controllo del livello
Product Details
| Modello N.O.: | BP93420DII | Personalizzato: | Personalizzato |
|---|---|---|---|
| Classificazione di protezione: | Protezione IP65 | Peso: | ~ 0,45 kg |
| Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone | Codice S.A.: | 9026201090 |
| Tipo: | Trasmettitore di pressione differenziale | Tipo di struttura: | Trasmettitore di pressione di silicio diffuso |
| Medium di misura: | Liquido | Accuratezza: | 00,25%, 0,5% |
| Intervallo di pressione: | 0-10kpa...~2MPa | Classificazione IP: | Protezione IP65 |
| Evidenziare |
trasmettitore di pressione differenziale del diaframma,SS316L Trasmettitore di pressione differenziale,Trasmettitore di pressione differenziale di misurazione del livello |
||
Product Description
BP93420DIIDdifferenzialePrisurgenzaTRiscattatore
Introduzione del trasmettitore di pressione differenziale:
BP93420DIITrasmettitore di pressione differenzialeè assemblato da piezoresistivo-sensore di pressione differenziale in silicio, e l'alloggiamento èacciaio inossidabilestruttura. Trasmettitore di pressione differenzialeè a prova di umidità, impermeabile e resistente alla corrosione. Può funzionare in ambienti difficili e condizioni esterne. Il trasmettitore ha un piccolo volume e peso leggero,che può essere installato sulla conduttura di processo e supportatoRispetto ai trasmettitori che richiedono una base o una staffa, riduce notevolmente i costi di installazione e manutenzione o collegato attraverso il tubo di presa.
Caratteristiche del prodotto:
1. SS316L struttura del diaframma
2Facile da installare.
3. Il punto zero e l'intera lunghezza del prodotto possono essere regolati esternamente
4. Con la protezione da cortocircuito e la protezione da polarità inversa
5Resistenza agli urti, anti-vibrazione, compatibilità anti-elettromagnetica
Applicazioni:
1.Test e controllo dei processi industriali
2.Misurazione e controllo del livello
3.Disponibile per ossigeno, CO2, azoto, vapore di gas
4.Prove di pressione delle condotte
| Parametri delle prestazioni | |
| Intervallo di misura | 0-10KPa...~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura di compensazione | 0-50oC ((0-10KPa, 0-20KPa) , 0-70oC, -10-70oC |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 filtro |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
| Suggerimenti per ordinare |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di misura sia compatibile con le parti in contatto del prodotto.
2Per garantire un funzionamento affidabile, si raccomanda di installare un collettore a tre valvole tra il punto di misura e il trasmettitore.assicurando un'applicazione di pressione lenta ed uniforme alle camere a pressione positiva e negativa del trasmettitore.
3Durante l'installazione è consigliabile posizionare le interfacce di pressione in orizzontale alle due estremità per ridurre al minimo l'impatto del luogo di installazione sul prodotto.
4- per esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o interferenze radiofrequenti,per favore, informi la nostra azienda e specifica questi requisiti nell'ordine
| Ordine Guida | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa...~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
