Introduzione del sensore di pressione del diaframma a scarico:

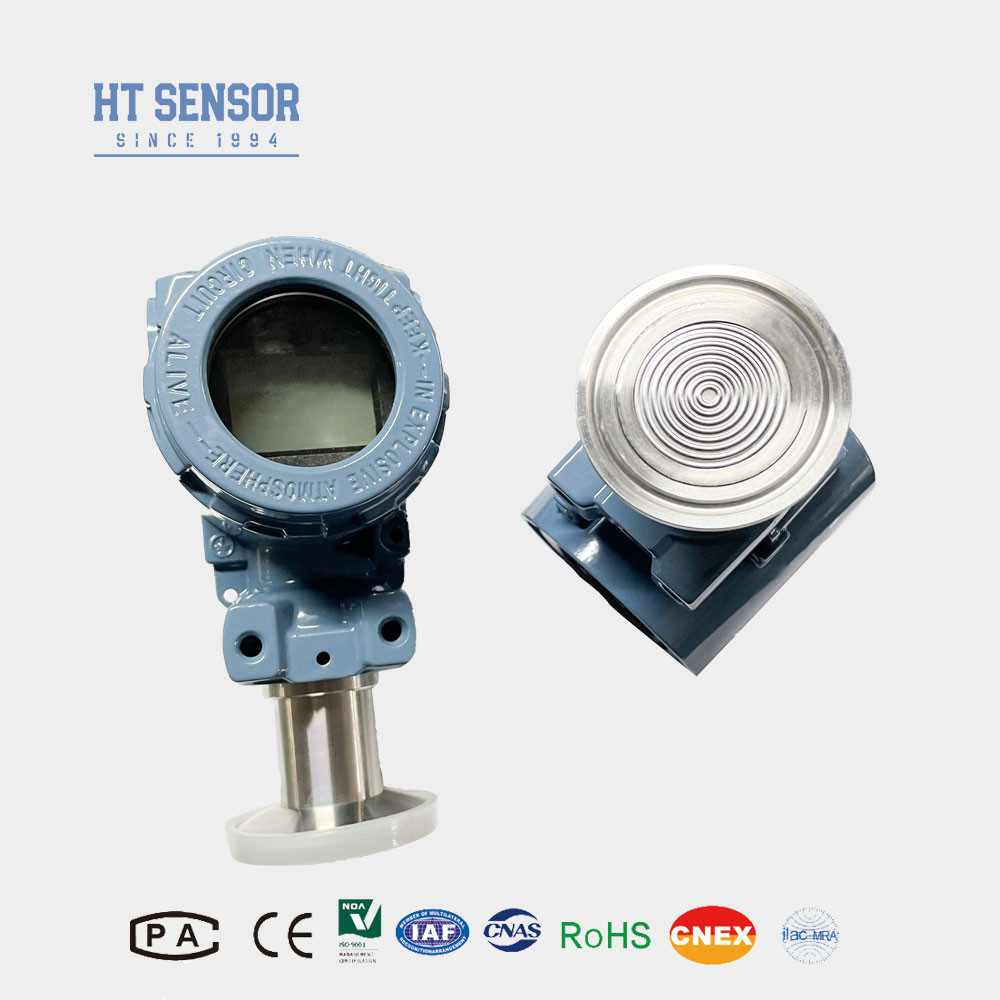

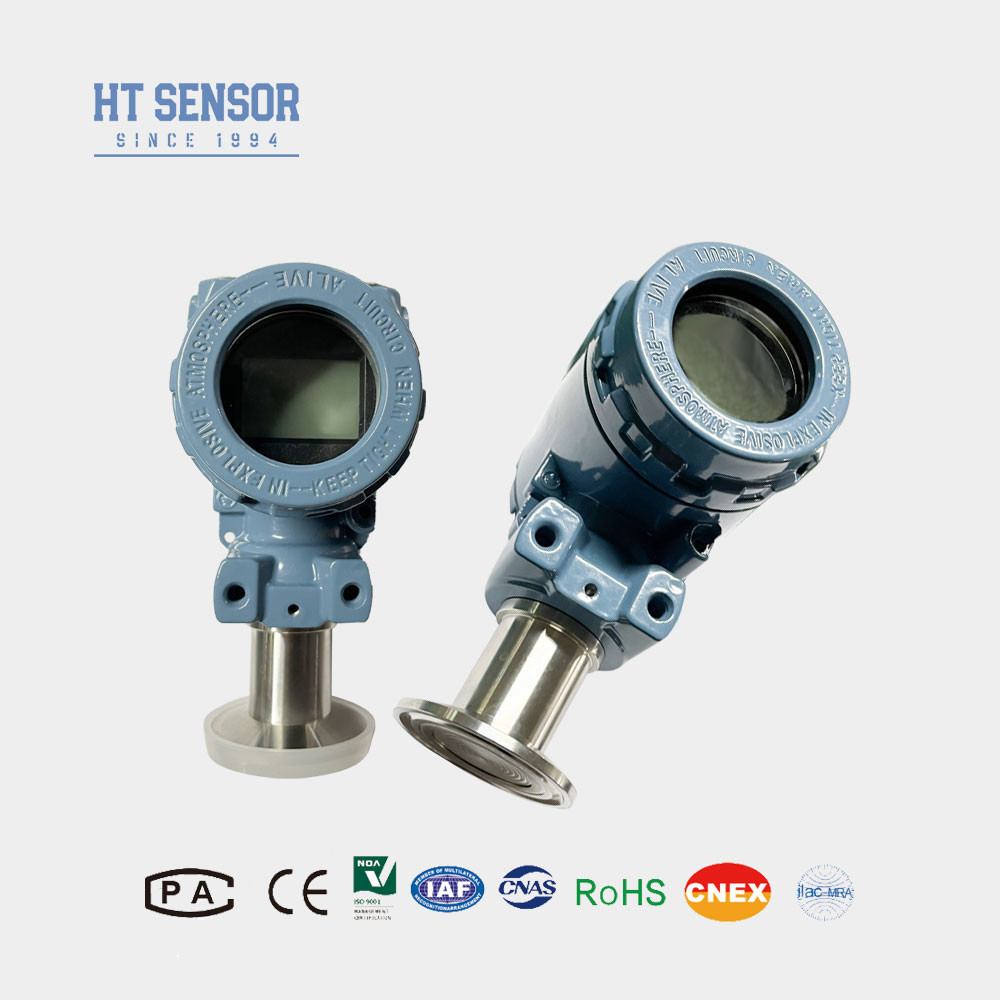

Il sensore di pressione a pellicola BP93420-IIIQ è una simulazione di un sensore di pressione, utilizzando una struttura a pellicola piatta, aumentando l'area di contatto con il mezzo.capacità di sovraccarico forteSemplice struttura, facile da pulire, particolarmente adatto per la misurazione della pressione dei liquidi alimentari.
| Parametri delle prestazionidiSensore di pressione del diaframma |
| Intervallo di misurazione diSensore di pressione del diaframma |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità |
≤ 0,1%FS |
| Isteresi |
≤ 0,1%FS |
| Stabilità a lungo termine |
± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex ia IIC T6 Ga |
| Classificazione di protezione |
Protezione IP65 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 0,3 kg |
Caratteristiche del prodottosensore di pressione del diaframma a scarico:
- 1- Ampia gamma di misurazioni, varie opzioni di interfaccia di pressione
- 2Opzioni di segnale di uscita diverse
- 3. regolabile a zero e a scala completa
- 4. Alta precisione, connessioni di processo multiple sterili
Applicazioni disensore di pressione del diaframma a scarico:
- 1. Adatto per la misurazione di gas e liquidi non corrosivi con 316L.
- 2Utilizzato per la lavorazione asettica in ambito medico, biofarmaceutico, igiene alimentare e altri settori.
- 3Utilizzato nell'industria della carta e della chimica, nonché nella misurazione del livello delle acque reflue e della pressione dei serbatoi delle bevande, adatto ai sistemi di controllo idraulico e pneumatico.
| Guida agli ordinisensore di pressione del diaframma a scarico |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IB |
Trasmettitore di pressione generale |
IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| Se |
Trasmettitore di pressione a prova di umidità |
IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
|
|
| IC |
Trasmettitore ad alta pressione a temperatura |
|
|
| QI/QIT |
Grandi diaframmi/trasmettitori ad alta pressione |
|
|
| |
Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Herschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
Domande frequentisensore di pressione del diaframma a scarico:
1D: Quali sono le caratteristiche dei sensori di pressione a diaframma?
R: Alta precisione, durabilità, prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.
3Qual è la vostra capacità di produzione?
R: I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo ben attrezzati per soddisfare la domanda di grandi ordini.si consiglia di contattare il nostro team di vendita in anticipo per garantire un regolare programma di produzione e consegna.
4Q: Qual è il tempo di consegna generale?
R: 5-8 giorni lavorativi per il modello standard.
5. D: Come è il prezzo del prodotto?
R: Prezzi competitivi, sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è il periodo di garanzia del vostro prodotto?
R: Il nostro periodo di garanzia è di 24 mesi dopo la consegna, rispondere alla vostra domanda entro 24 ore dopo la vendita, guida remota attraverso la rete PC in qualsiasi momento.
