Sensore di pressione del diaframma a scarico di grado industriale con connessione a filo
Dettagli del prodotto
| Modello N.O.: | BPHT24-IX | Distanza: | 0-10kpa~20Mpa |
|---|---|---|---|
| uscita: | 4-20mA /0-10vdc | Filtro: | G1/2, M20*1,5 E così via |
| Materiale di alloggiamento: | 304S.S. | Visualizza il materiale dell' intestazione: | di plastica |
| Marchio: | Sensore HT | Medium di misura: | Liquido, gas, colla per bevande e così via. |
| Visualizzazione: | LCD o LED | Personalizzazione: | Disponibile OEM e ODM |
| Evidenziare |
Sensore di pressione del diaframma con collegamento a filo,Sensore di pressione del diaframma a scarico industriale,Trasmettitore per sensori di pressione di grado industriale |
||
Descrizione del prodotto

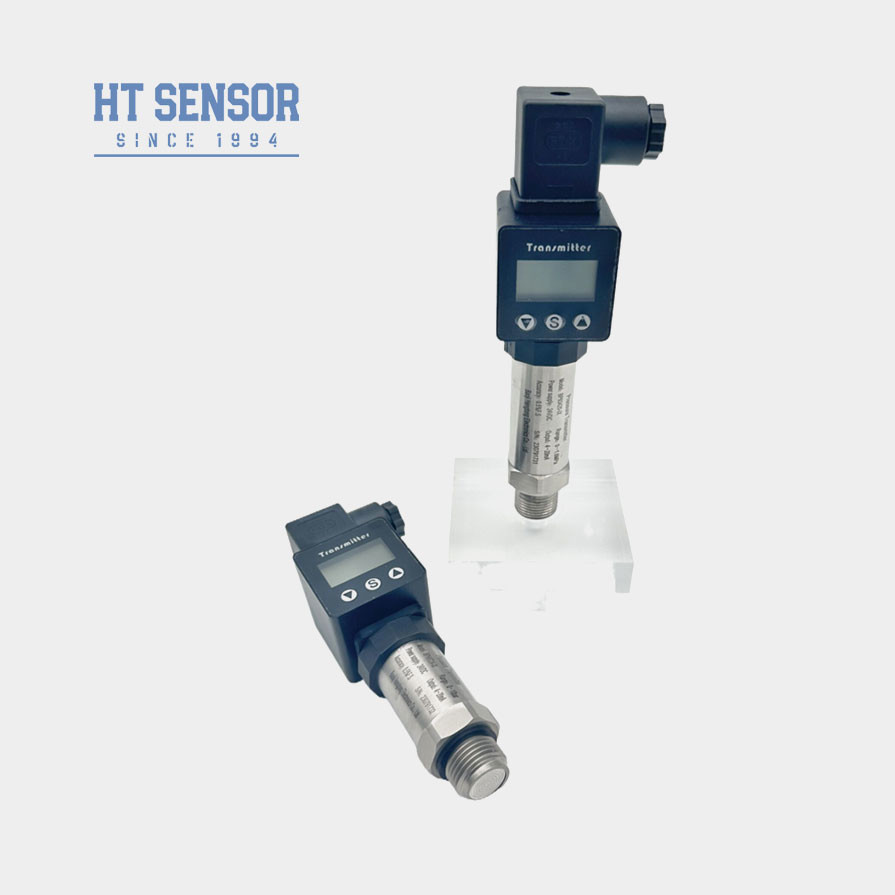

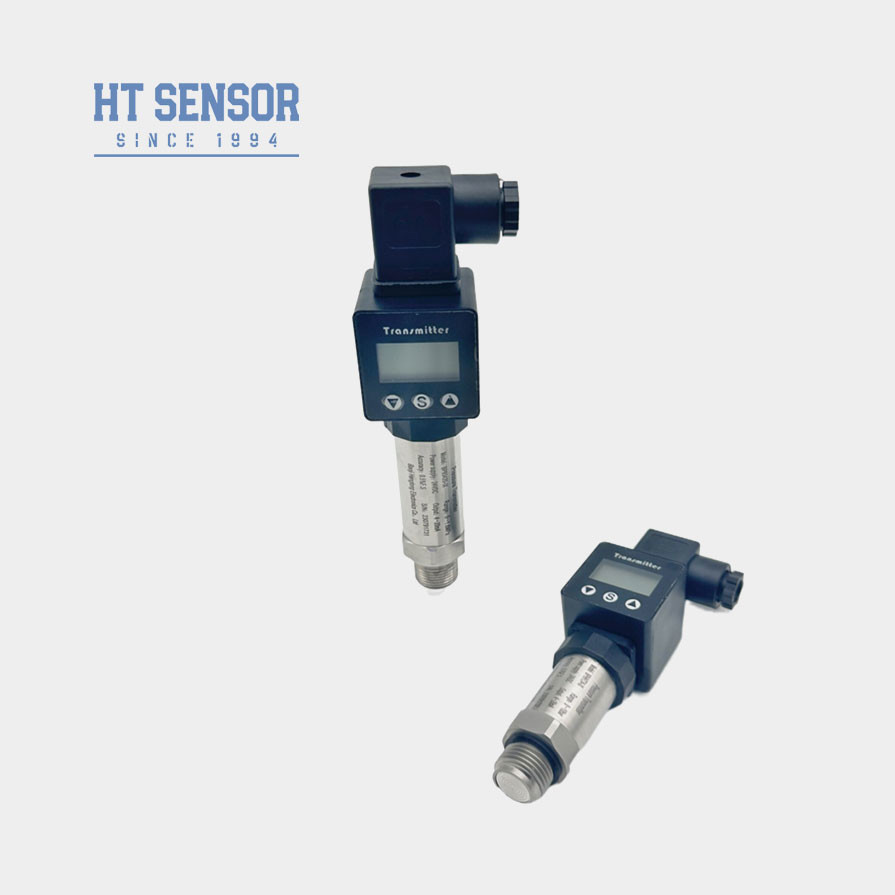

Sensore di pressione del diaframma a scarico di grado industriale con connessione a filo
Trasmettitore di pressione BPHT24-IX
Introduzione del sensore di pressione del diaframma a scarico:
BPHT24-IX trasmettitore di pressione a diaframma a scarico utilizzato per supporti che richiedono condizioni igieniche elevate, viscosità e facile pulizia, ed è ampiamente utilizzato nell'industria alimentare.Una delle caratteristiche principali di questo sensore è il modo in cui è collegato - filettatoQuesto rende facile l'installazione e la connessione a vari sistemi industriali, rendendolo una soluzione di misurazione della pressione conveniente ed efficiente.
Il nostro sensore di pressione industriale è anche conosciuto come sensore di livello, trasmettitore di prova dell'olio o trasmettitore di pressione, fornendo dati precisi e in tempo reale per le vostre operazioni.È adatto per l'uso in un ampio intervallo di pressione di -1Bar-0-0.1 bar a 300 bar.
Applicazionidi un sensore di pressione del diaframma a scarico:
1. Adatto per misurare gas e liquidi non corrosivi con 316L
2Ideale per la protezione dell'ambiente e l'industria chimica
3Utilizzato nell'industria navale e aeronautica
4. Adatti all'uso nelle industrie mediche, biofarmaceutiche e di igiene alimentare
Caratteristiche del prodottodi un sensore di pressione del diaframma a scarico:
1. Vari opzioni di interfaccia di pressione
2. Progettato per applicazioni igieniche per evitare la scalazione media
3. Alta precisione con una struttura in acciaio completamente inossidabile
4Facile da pulire, display.
| Parametri delle prestazionidi un sensore di pressione del diaframma a scarico: | |
| Intervallo di misura | 0~35Kpa...~35MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,3 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione da fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.

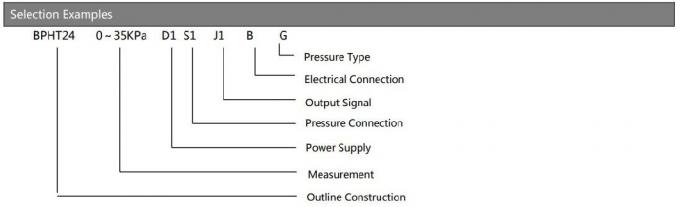

| Guida agli ordini | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| T | Trasmettitore di pressione resistente alle alte temperature | |||||||
| Intervallo di misura | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

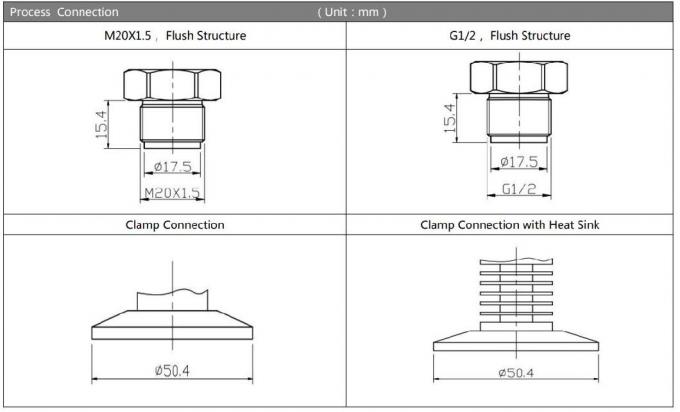

| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Herschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
Punti salienti del prodotto
