Sensore di pressione in acciaio inossidabile 316L

316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor
316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor
316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor 316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: ISO9001
Numero di modello: HT24
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 pezzi al mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT24 Filtro: G1/2 M20*1.5
Tipo di cablaggio: Pini Kovar a quattro fili o placcati d'oro Medium di misura: Gas e liquidi
Distanza: 0-10kpa~20Mpa Potenza: 1.5 mA
Pacchetto di trasporto: Cartucce Marchio: HengTong
Origine: Baoji, Cina. Tipo: Sensore di pressione di scarico pieoresistivo
Per: Trasmettitore di pressione a scarico di silicio diffuso Tipo di segnale di uscita: Tipo analogo
Materiale: Acciaio inossidabile 316L Personalizzazione: Produttori OEM
Evidenziare:

Sensore di pressione del silicio in acciaio inossidabile 316L

,

Compatibilità Sensore di pressione del silicio

,

Sensore di pressione del silicio a diaframma a scarico

Descrizione di prodotto

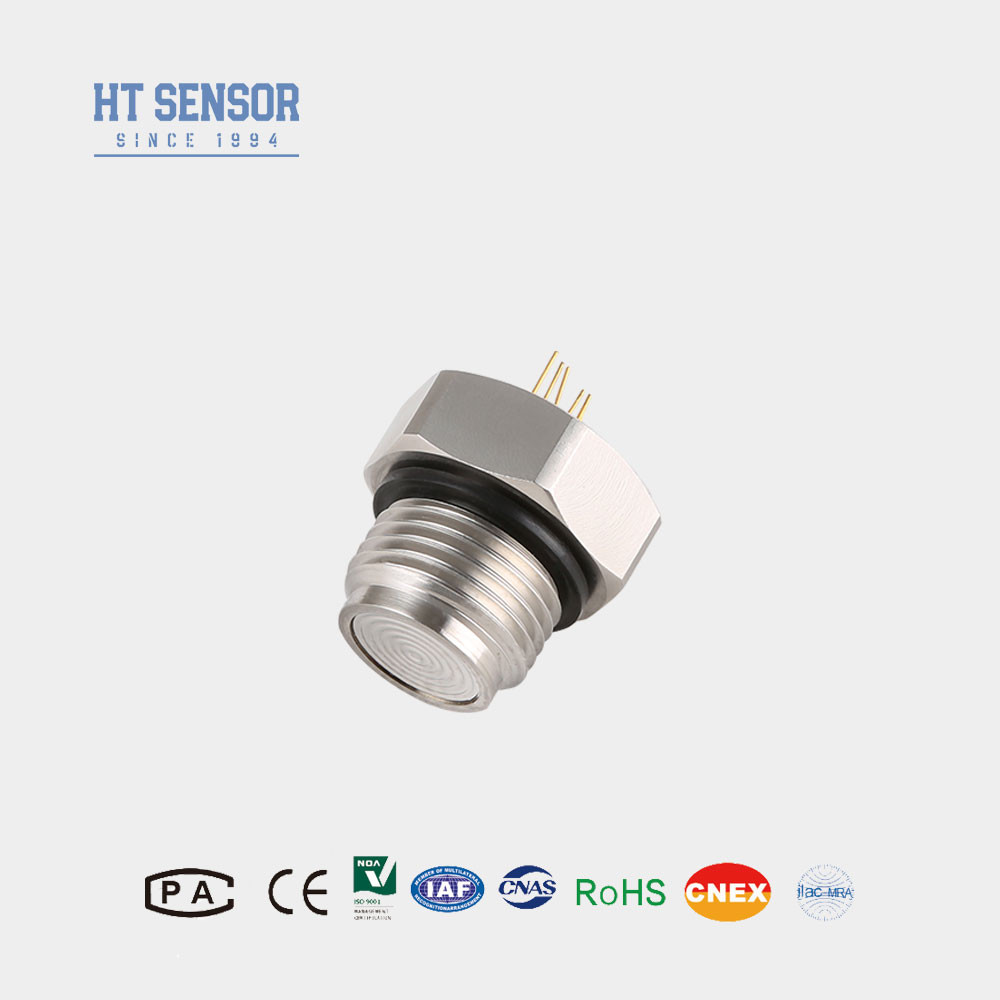

Sensore di pressione in acciaio inossidabile 316L

HT24 Sensore di pressione piezoresistivo al silicio

Introduzione di un sensore di pressione in silicio a diaframma a scarico:



HT24 è un sensore di pressione a diaframma a scarico con un chip di silicio diffuso altamente stabile.La pressione viene trasferita al chip sensibile attraverso un diaframma in acciaio inossidabile e olio di silicone di sigillamento. Questo prodotto è una struttura a diaframma piatto con filo, G1/2 M20* 1.5 1/2NPT è il filo più comunemente utilizzato. Facile da pulire, alta affidabilità. Adatto per alimenti, salute e altre industrie.


Caratteristiche del prodottocon un'unità di accensione superiore a 20 mm,:

  • Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme amateriali quali titanio e Hastelloy per il diaframma.
  • Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero correzione.
  • eccellente affidabilità, ripetibilità e stabilità.
  • Sciacquare la struttura del diaframma, che lo rende facile da pulire.
Applicazionicon un'unità di accensione superiore a 20 mm,:
  • Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile.
  • Industria alimentare e delle bevande.
  • Controllo dei processi industriali.
  • Industria farmaceutica.
Performance elettricacon un'unità di accensione superiore a 20 mm,:
  • Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
  • Impedenza di ingresso: 2,5KΩ~6KΩ
  • Impedenza di uscita: 2,5KΩ~6KΩ

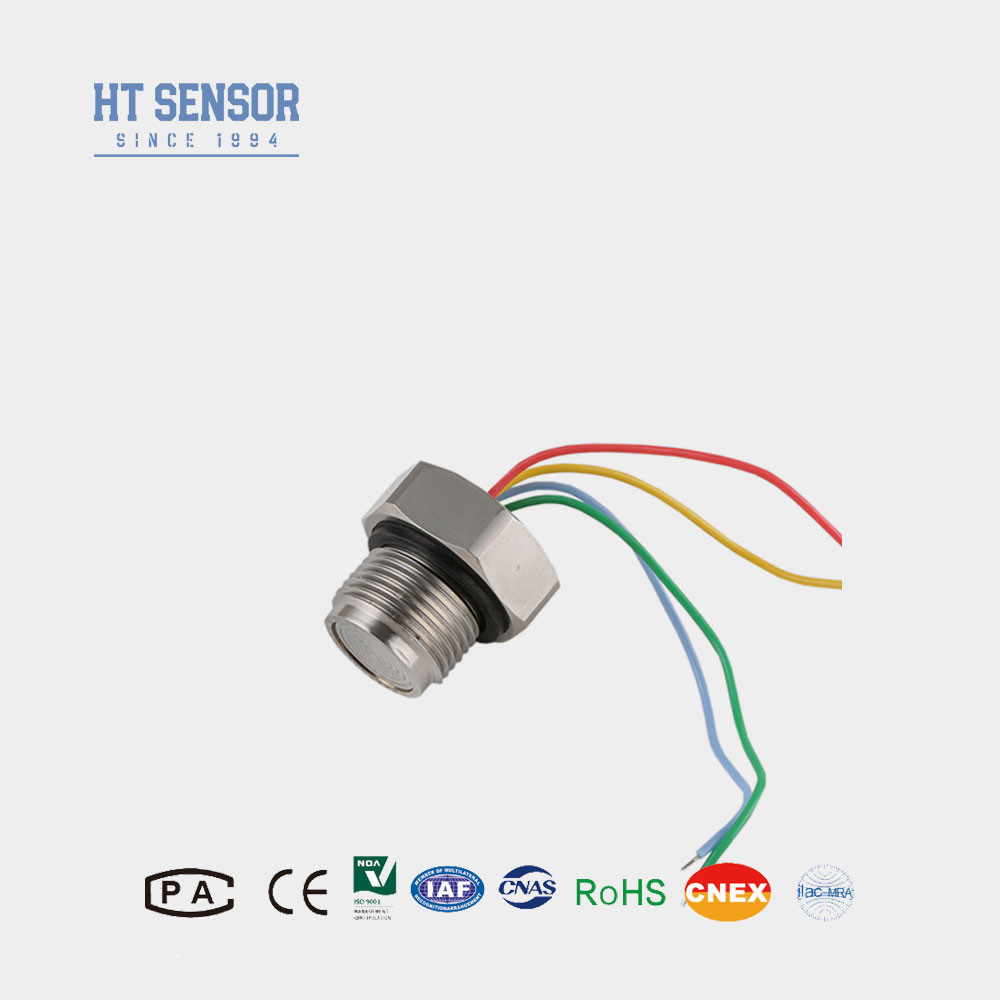

  • Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm.
Parametri delle prestazionicon un'unità di accensione superiore a 20 mm,:
Intervallo di misura Diametro (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
  Tipologia Max. Unità
Nonlinearità   ± 0.15 ± 0.3 % F.S.
Ripetibilità  0.05 0.1 % F.S.
Isteresi    0.05 0.1 % F.S.
0 uscita di compensazione   0 ± 1 0 ± 2 mV
Produzione su larga scala   ≤ 20KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100 ± 30 mV
Temperatura di offset zero. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temperatura a scala completa. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 %  F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 55 g
I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C
   Sensore di pressione in acciaio inossidabile 316L 0Sensore di pressione in acciaio inossidabile 316L 1
Progetto di costruzione
Dimensione

Sensore di pressione in acciaio inossidabile 316L 2








Connessione elettrica e compensazione
Sensore di pressione in acciaio inossidabile 316L 3




Esempi di selezione
Sensore di pressione in acciaio inossidabile 316L 4
Suggerimenti per ordinare
  • 1Durante l'assemblaggio, occorre prestare attenzione al coordinamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore per ottenere la tenuta richiesta.
  • 2. nel processo di assemblaggio della conchiglia, per assicurare l'allineamento verticale e la pressione uniforme, per evitare che la scheda di compensazione si blocchi o danneggi.
  • 3Se il mezzo di prova non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
  • 4. Evitare di premere il diaframma del sensore con la mano o con oggetti taglienti, in modo da non danneggiare il nucleo a causa di deformazioni o forature del diaframma.
  • 5. Mantenere la bocca del nucleo del manometro di pressione aperta all'atmosfera, impedire che l'acqua, il vapore o il mezzo corrosivo entrino nella camera del nucleo del manometro di pressione negativo.6. Se c'è un pin di cambio, per favore secondo l'etichetta sul conduttore effettivo per riferimento.

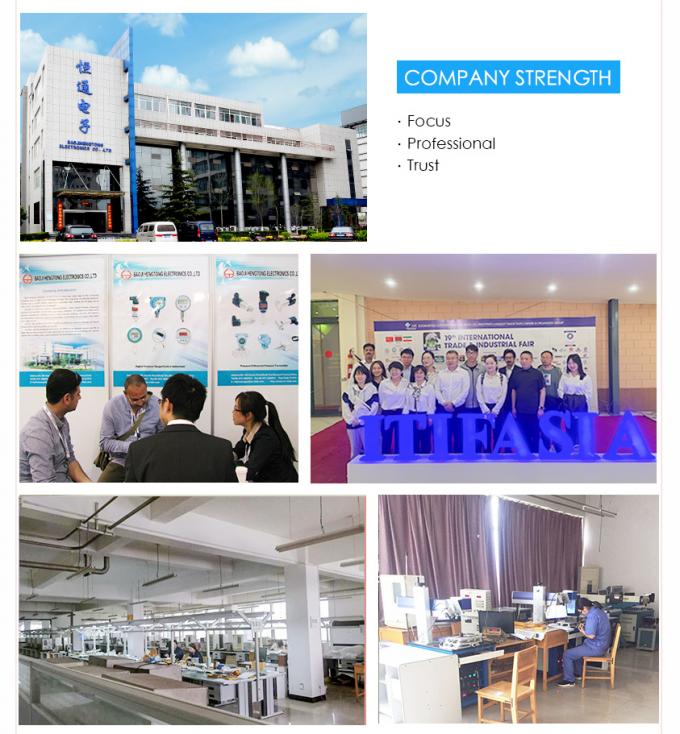

Società
