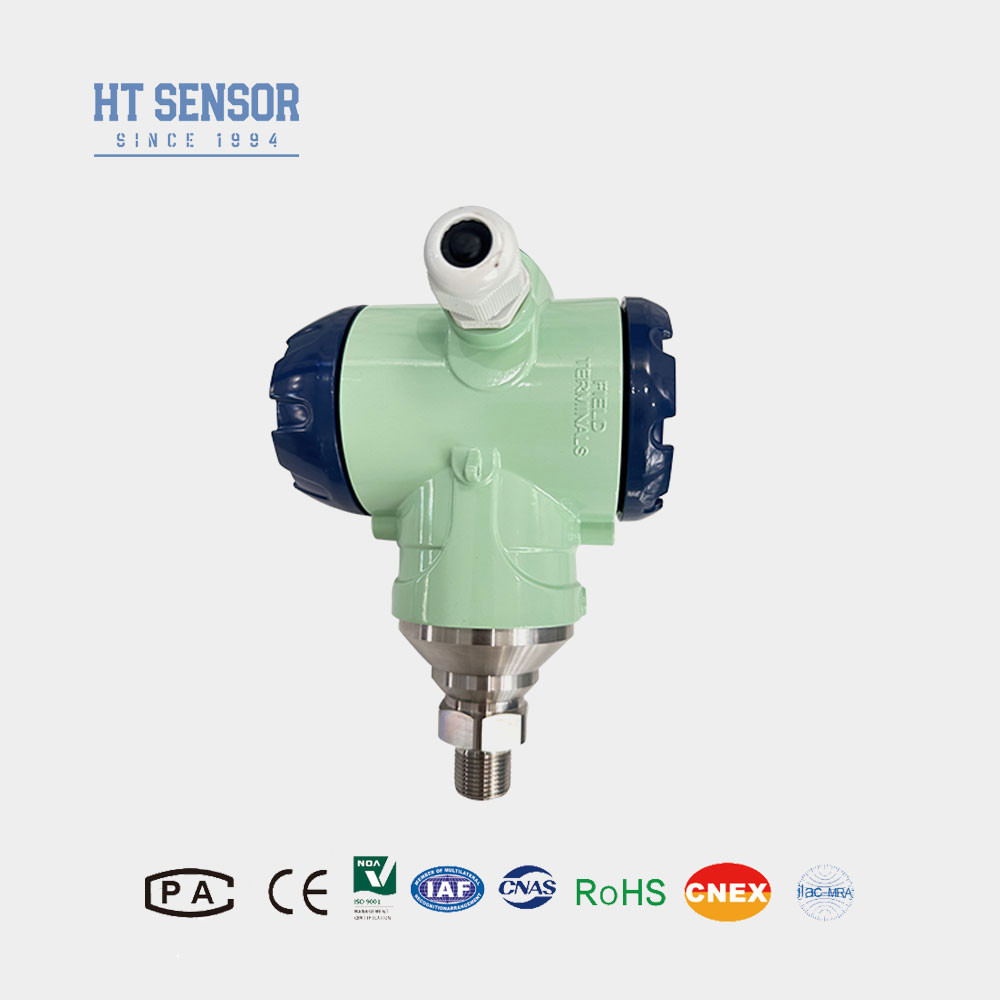

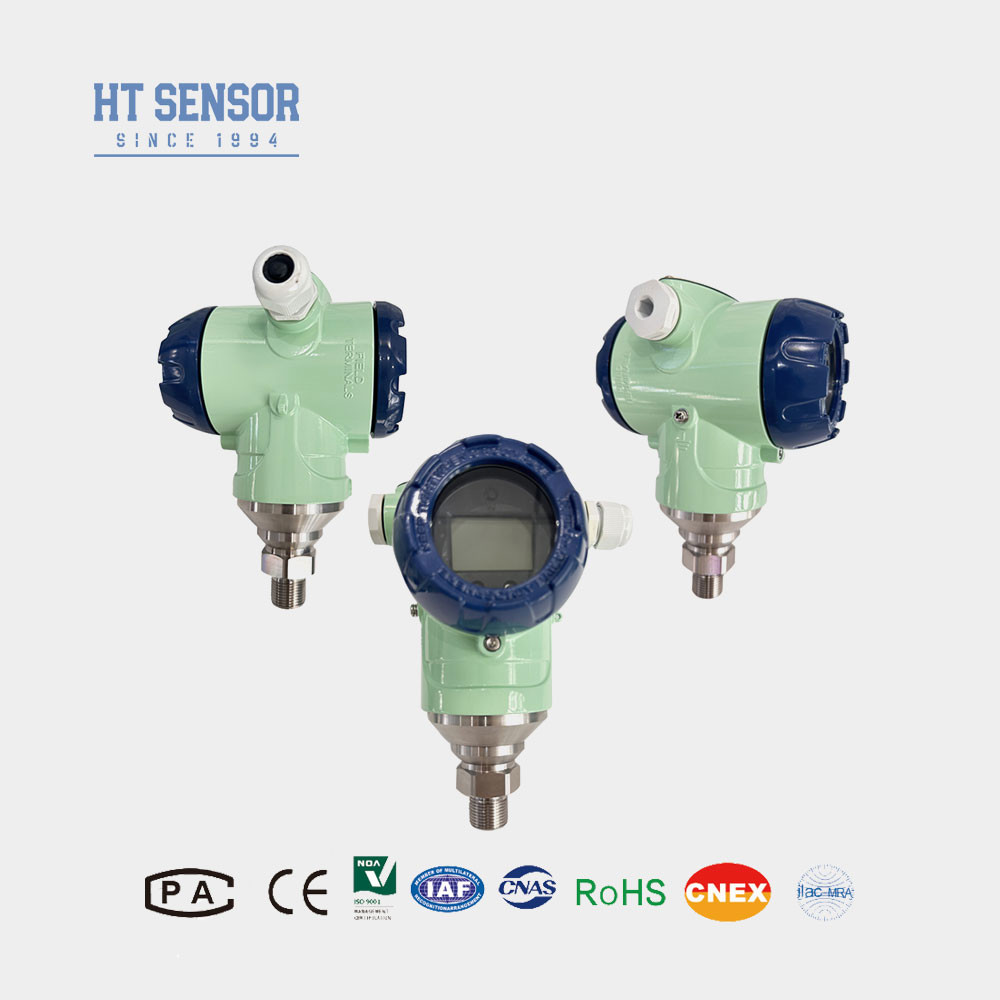

BP93420-IIIASensore di pressione industriale
IntroduzioneTrasduttore per sensori di pressione industriali:
Il sensore di pressione industriale BP93420-IIIA è composto da un modulo di sensore di pressione e da una scheda di circuito intelligente.circuito di rilevamento del diaframma di misura, sensore di temperatura e circuito di compensazione della temperatura.La scheda di circuito intelligente è costituita da un controllore microcomputer e circuiti periferici per realizzare la conversione di segnali di pressione in segnali elettriciÈ utilizzato in ambienti industriali per misurare la pressione di liquidi, gas o vapori.
Caratteristiche del prodottodiTrasduttore per sensori di pressione industriali:
1Ampia gamma di misura, diverse forme di interfaccia di pressione e livello di protezione IP65.
2- varie forme di segnale di uscita, regolabili e visualizzabili.
3Punto zero regolabile e scala completa.
4Il nucleo utilizza silicio diffuso ad alta precisione e alte prestazioni.sensori di pressione piezoresistenti.
ApplicazionidiTrasduttore per sensori di pressione industriali:
1. Adatto per misurare la pressione di gas e liquidi non corrosivi in acciaio inossidabile 316L.
2Petrolio, chimica, metallurgia, energia e idrologia.
3Misurazione e controllo della pressione in ambienti industriali esterni difficili.
4Utilizzato nei sistemi di controllo idraulici e pneumatici.
| Parametri di prestazione diTrasduttore per sensori di pressione industriali |
| Intervallo di misura |
- 100kPa... 0kPa ~ 10kPa... 60MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità |
≤ ± 0,1%FS |
| Isteresi |
≤ ± 0,1%FS |
| Stabilità a lungo termine |
±0,1% F.S./Anno ((Tipico) ±0,2% F.S./Anno ((Massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
Leghe di alluminio |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione di protezione |
Protezione IP65 |
| Peso |
~ 0,8 kg |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocollo di comunicazione RS485 |
3.6 ~ 30V / batteria |
4 fili |
| Guida agli ordini |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IB |
Trasmettitore di pressione generale |
IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| Se |
Trasmettitore di pressione a prova di umidità |
IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
|
|
| IC |
Trasmettitore ad alta pressione a temperatura |
|
|
| QI/QIT |
Grandi diaframmi/trasmettitori ad alta pressione |
|
|
| |
Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
