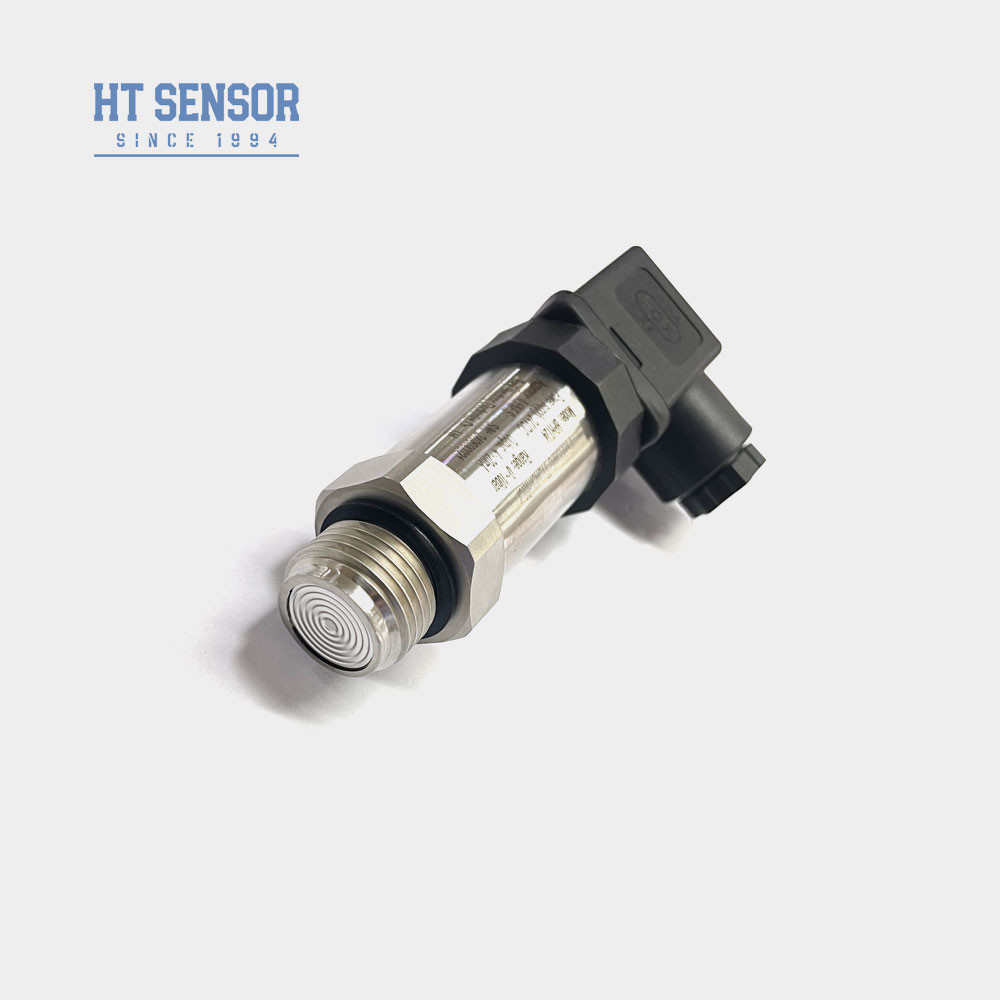

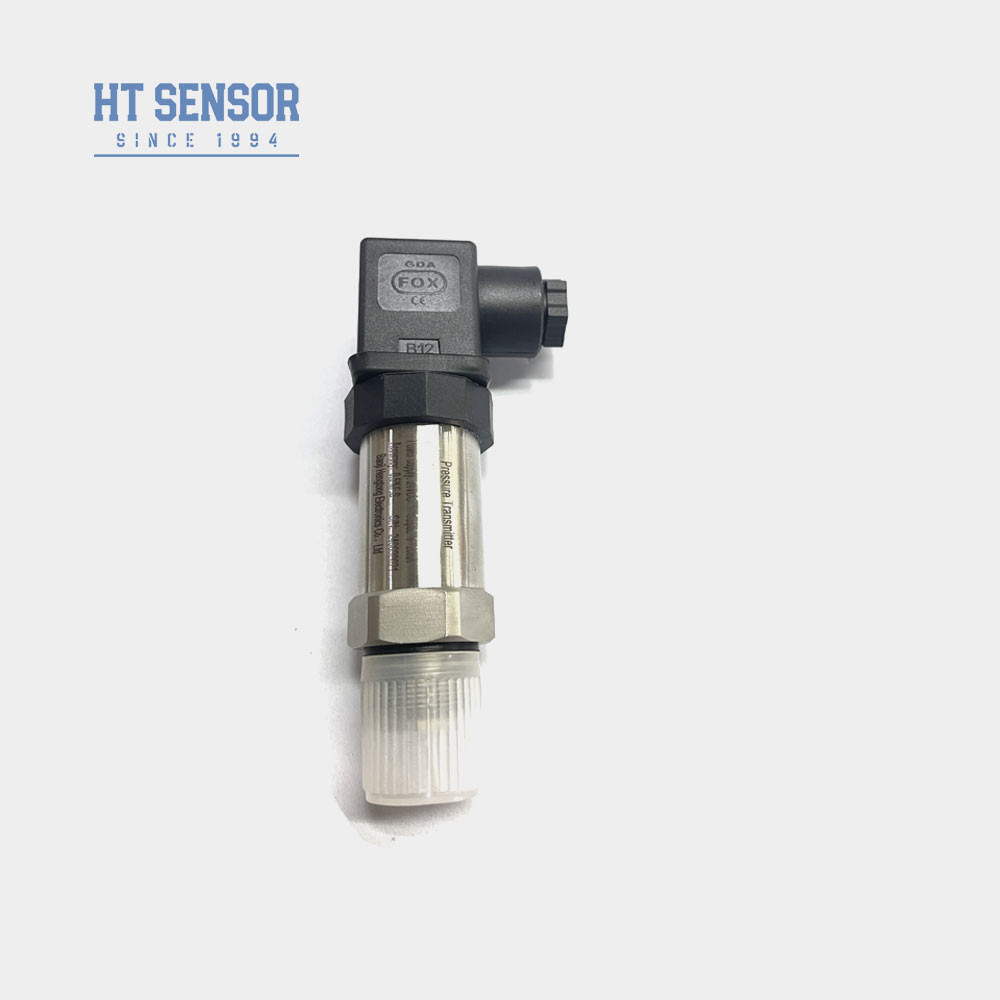

BPHT24 Sensore di pressione del diaframma a scarico per trasmettitore di misura del livello del liquido
Dettagli del prodotto
| Modello N.O.: | BPHT24 | Distanza: | 0-10kpa~20Mpa |
|---|---|---|---|
| Potenza: | 12-32VDC ((24VDC) | Prodotto: | 4-20mA e così via |
| Collegamento: | M20*1,5 o G1/2 | tipo: | Sensore di pressione di scarico Trasmettitore |
| Medium di misura: | Colla per liquidi, gas e bevande | Grado di precisione: | 00,5% FS |
| Materiale: | Acciaio inossidabile | Personalizzazione: | OEM e ODM |
| Evidenziare |
flush diaphragm pressure sensor for liquid,liquid level measurement pressure transmitter,BPHT24 flush diaphragm sensor |
||
Descrizione del prodotto
BPHT24 Sensore di pressione del diaframma a scarico per trasmettitore di misura del livello del liquido
BPHT24Sensore di pressione del diaframma
Introduzione del sensore di pressione del diaframma a scarico:
Elemento di misura e alloggiamento BPHT24: il trasmettitore del sensore di pressione BPHT24 adotta come elemento di misurazione del segnale il nucleo di olio isolato in silicio con diaframma a piastra della serie HT.Tutti i componenti sono alloggiati in un involucro in acciaio inossidabile, che converte il segnale del sensore nella corrente di uscita standard o nella tensione richiesta dal cliente.
Caratteristiche del prodottodi un'unità di trasmissione della pressione del diaframma a scarico:
1- Opzioni di interfaccia di pressione diverse.
2. Progettato per applicazioni igieniche per evitare la scalazione media.
3Alta precisione con una struttura in acciaio completamente inossidabile.
4Facile da pulire.
| Parametri delle prestazionidi un'unità di trasmissione della pressione del sensore di pressione del diaframma | |
| Intervallo di misura | 0~35Kpa...~20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,25 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
1Quando si seleziona un prodotto, assicurarsi che il mezzo sottoposto a prova sia compatibile con la parte di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono un display digitale.
3. Quando si ordina un trasmettitore con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4. Per garantire il funzionamento affidabile del prodotto,si raccomanda agli utilizzatori di installare sul sito dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5.Il cavo non viene fornito con il cavo di default collegato. Se è necessario il cavo, ci sono tre materiali tra cui scegliere. Se non sono fornite istruzioni specifiche,i materiali per cavi in polietilene saranno utilizzati di default.Se sono richiesti materiali diversi per i cavi, indicare nel modulo d'ordine.
6.In caso di esigenze particolari quali forti vibrazioni, impatto istantaneo, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informarci e di indicarlo nell'ordine.
| Guida agli ordinidi un'unità di trasmissione della pressione del diaframma a scarico | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| T | Trasmettitore di pressione resistente alle alte temperature | |||||||
| Intervallo di misura | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
Q1:Sono Sei un produttore commerciale?
A1:Siamo produttori con più di 29 anni di esperienza.
Q2:Prodotto personalizzato
R2: Forniamo servizi OEM e di progettazione su misura.
Q3:Garanzia di qualità
R3:I nostri prodotti hanno una garanzia limitata da 12 a 18 mesi dalla data di spedizione all'acquirente originale.Questa garanzia non si applica a qualsiasi unità sono stati modificati- Abusato, trascurato.
Q4: Spedizione e imballaggio
A4:I prodotti sono generalmente spediti da Express internazionale, inclusi UPS,FedEx,DHL e INT per il trasporto prepagato,potete anche utilizzare il vostro conto di spedizione per ritirare,imballaggio standard per l'esportazione,compresa la certificazione di ispezione.
Q5:Contaccarci
A5:Abbiamo un team di vendita attivo ed esperto per servirvi in materia tecnica e commerciale. Basta lasciarci un messaggio o fare clic sul Servizio Online.
