BP93420IB Sensore del trasmettitore di pressione per la misurazione di pressione ad alta precisione

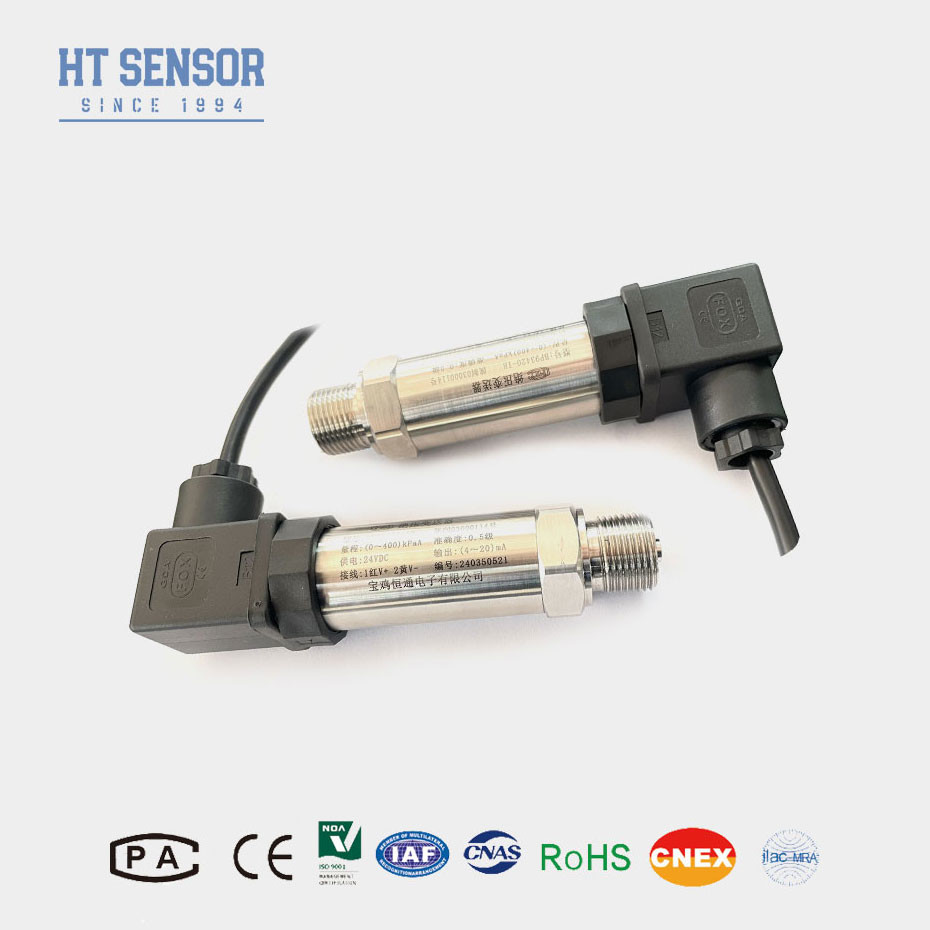

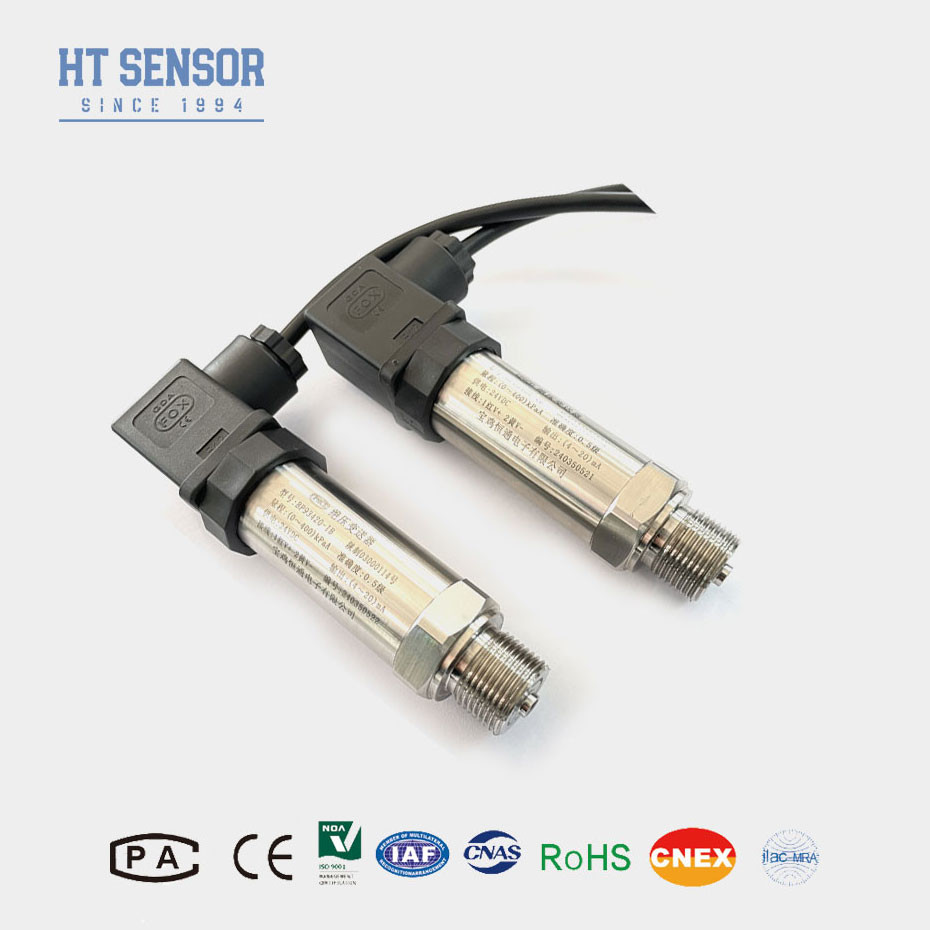

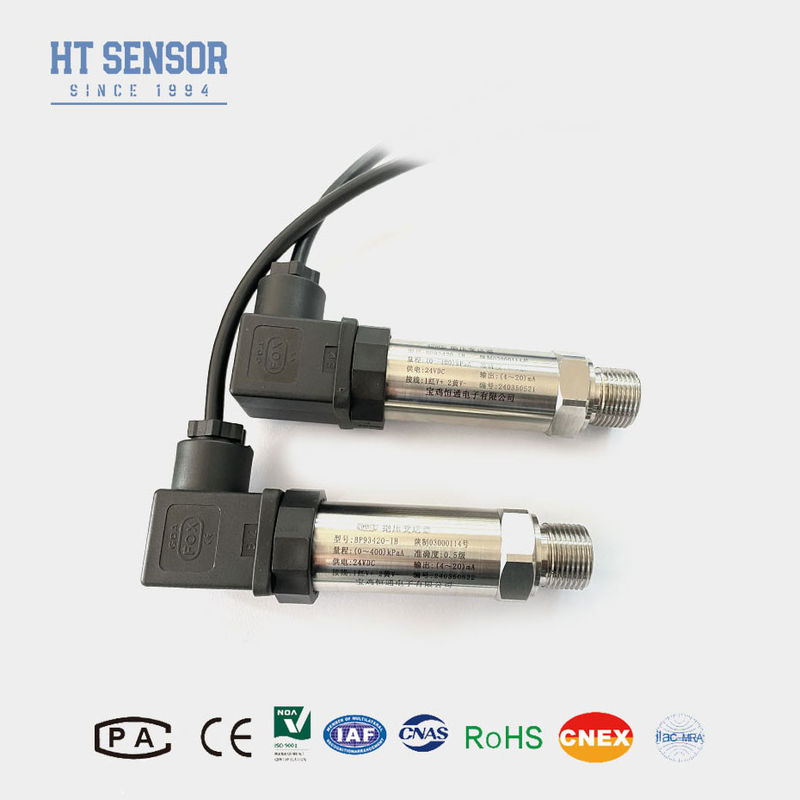

BP93420IB Sensore del trasmettitore di pressione

Introduzione del sensore del trasmettitore di pressione:

BP93420IB I sensori di pressione a silicio diffuso sono un tipo di dispositivo di rilevamento della pressione che utilizza la tecnologia del silicio diffuso per misurare i cambiamenti di pressione.Questi sensori sono costituiti da un sottile diaframma di silicio che si deforma sotto pressioneQuesto cambiamento di resistenza viene quindi convertito in un segnale elettrico, che può essere elaborato e interpretato per determinare la pressione applicata.Uno dei principali vantaggi dei sensori di pressione a silicio diffuso è la loro elevata sensibilità e precisione nella misurazione della pressioneEssi sono in grado di rilevare con precisione sottili variazioni di pressione, rendendoli adatti a una vasta gamma di applicazioni in cui un controllo preciso della pressione è essenziale.

Caratteristiche del prodottodi sensore di trasmissione della pressione:

1- Alta precisione: i sensori di pressione a silicio diffuso offrono un'elevata precisione nella misurazione della pressione, garantendo risultati accurati e affidabili.

2Ampia gamma di pressioni: sono applicabili a una vasta gamma di pressioni, rendendoli adatti a varie applicazioni industriali e commerciali.

3Tempo di risposta rapido: questi sensori hanno capacità di risposta rapida, consentendo la cattura in tempo reale delle variazioni di pressione e la risposta tempestiva ai cambiamenti.

4. Dimensioni compatte: i sensori di pressione a silicio diffuso hanno in genere dimensioni compatte, rendendoli facili da integrare in diversi sistemi e applicazioni.

5Basso consumo di energia: hanno un basso consumo di energia, contribuendo all'efficienza energetica e alla durata della batteria prolungata nei dispositivi portatili.

6Eccellente linearità: questi sensori presentano eccellenti caratteristiche lineari, fornendo un'uscita stabile e costante in diversi intervalli di pressione.

Applicazionidi sensore di trasmissione della pressione:

1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L

2Applicato nelle industrie marittime e aeronautiche

3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia

4Utilizzato nei sistemi di controllo idraulici e pneumatici

Parametri di prestazione del sensore del trasmettitore di pressione:

1. Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con la parte di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3Quando si ordina con testa di display LCD o LED del trasduttore, la potenza del trasmettitore non deve essere inferiore a 20 VDC.

4- per garantire il funzionamento affidabile del prodotto,si raccomanda agli utilizzatori di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati alla terra.

5L'intervallo nominale di temperatura di funzionamento dell'anello O in gomma al fluoro è di -20°C-250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, si deve scegliere l'anello di tenuta di tipo EPDM O.
6. La lunghezza di cavo predefinita è di 1,5 m e ci sono tre tipi di materiali tra cui scegliere.Se hai bisogno di un altro materiale per il cavo, specificarlo nel modulo d'ordine.
7In caso di forte vibrazione, forza di impatto istantanea, forte interferenza elettromagnetica o radiofrequenza e altri requisiti speciali, si prega di informare la nostra società e indicare nell'ordine.

Guida d'ordine del sensore del trasmettitore di pressione
BP93420XX	Trasmettitore di pressione
	Codice	Progetto di costruzione
	IB	Trasmettitore di pressione generale			IX	Visualizzazione del trasmettitore di pressione
	IE	Trasmettitore di pressione per l'aviazione resistente agli urti			IIC/III	Trasmettitore di pressione per apparecchiature industriali generali
	Se	Trasmettitore di pressione a prova di umidità			IIE/IIIE	Trasmettitore di pressione generale/display
	IN	Trasmettitore di pressione dedicato per aria condizionata
	IC	Trasmettitore ad alta pressione a temperatura
	QI1/QI2	Grandi diaframmi/trasmettitori ad alta pressione
		Intervallo di misura	- Zero.1. . .0~0.01...100 MPa
		(0-X) Kpa o MPa	X: Indica l'intervallo di misurazione reale
			Codice	Fornitore di energia
			D1	24VDC
			D2	5VDC
			D3	Altri
				Codice	Segnale di uscita
				S1	4~20mADC	S5	0~20mADC
				S2	1 ~ 5VDC	S6	0~10VDC
				S3	0~5VDC	S7	0.5~4.5VDC
				S4	0~10mADC
					Codice	Connessione a pressione
					J1	M20×1.5
					J2	G1/2
					J3	G1/4
					J4	7/16-20UNF
					J5	Altri
						Codice	Connessione elettrica
						B1	Hirschmann
						B2	PG7 Plug
						B3	Uscita del cavo sigillato
						B4	2088 Casing industriali
						B5	2088 Casing industriali con display
						B6	Altri
							Codice	Tipo di pressione
							G	Pressione di misura
							A	Pressione assoluta
							S	Pressione di riferimento sigillata
