Sistemi di controllo idraulici e pneumatici migliorati con il sensore di pressione del silicio BP157
Dettagli del prodotto
| Modello N.O.: | BP157 | Fornitore di energia: | 12-30VDC |
|---|---|---|---|
| Segnale di uscita: | 4-20mA | Temperatura della compensazione: | -10~70℃ |
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Materiale di alloggiamento: | 304 S.S. |
| Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone | elemento di rilevamento: | Sensore di pressione di silicio diffuso |
| Origine: | Baoji, Cina | Codice HS: | 9026201090 |
| Capacità di alimentazione: | 2000 PCS/MESE | Medium di misura: | liquido o gas |
| Grado di precisione: | 00,25%,00,5% | Intervallo di pressione: | 0kpa~10kpa...20MPa |
| Classificazione IP: | Protezione IP65 | ||
| Evidenziare |
BP157 silicon pressure sensor,hydraulic control pressure sensor,pneumatic system silicon sensor |
||
Descrizione del prodotto

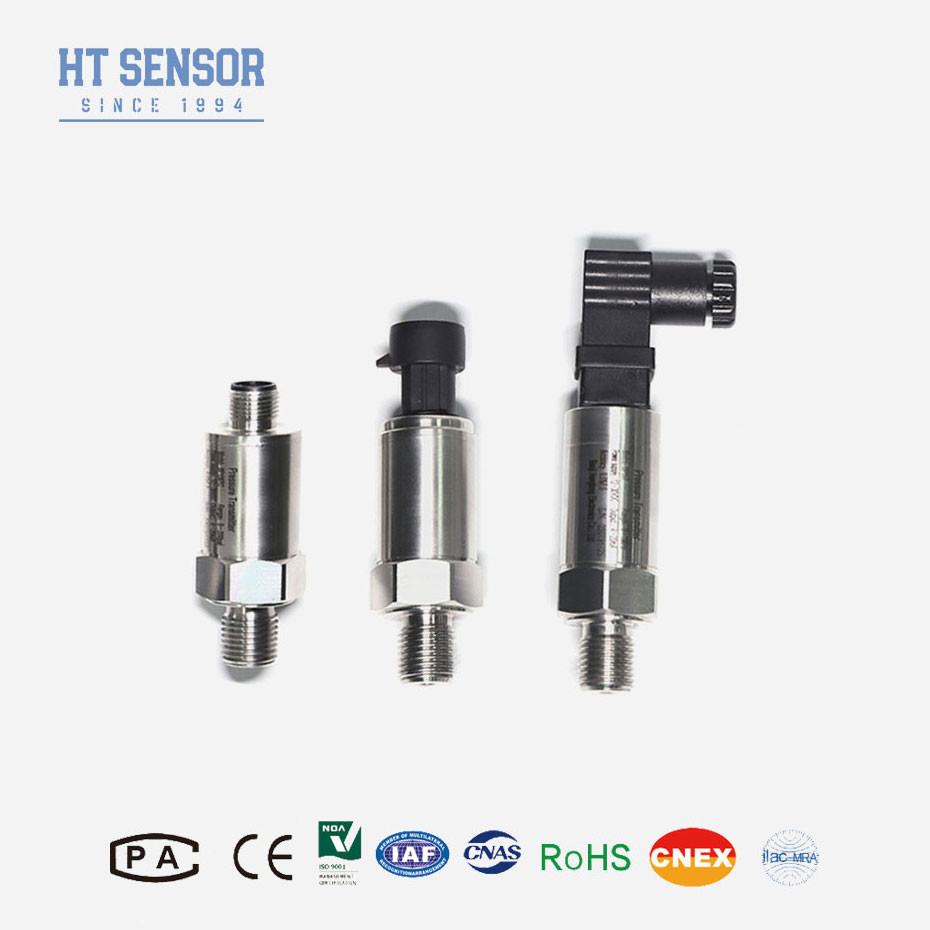

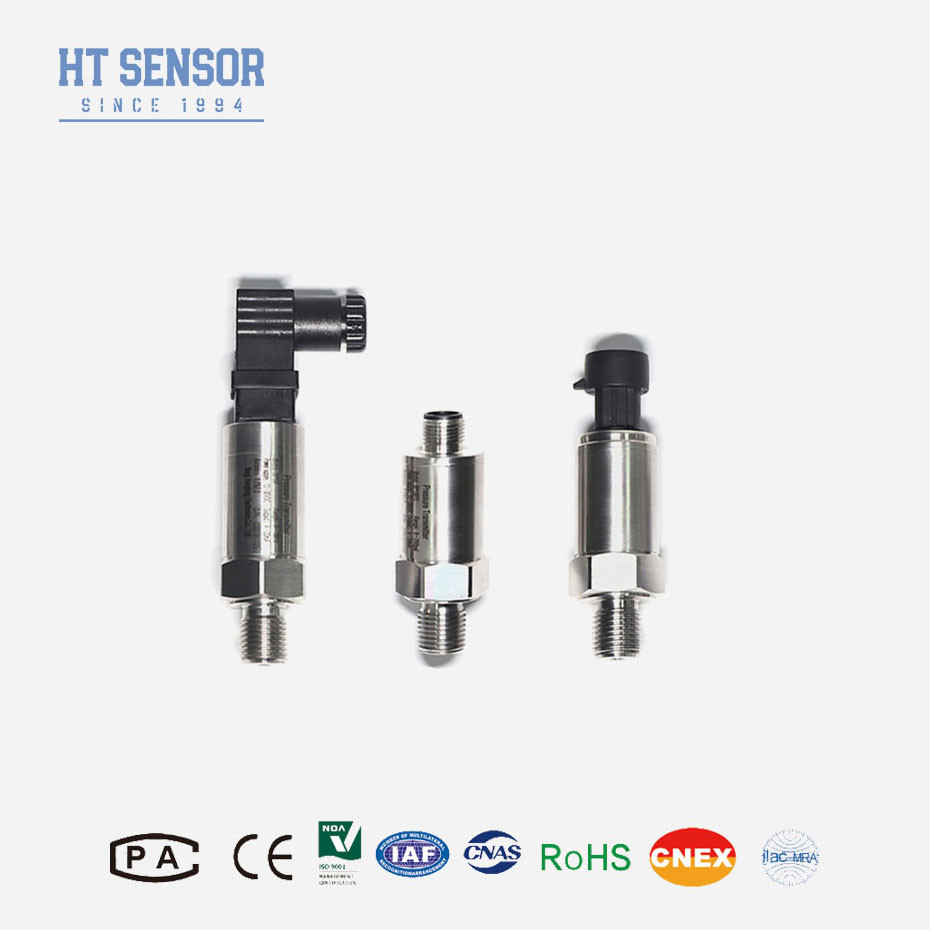

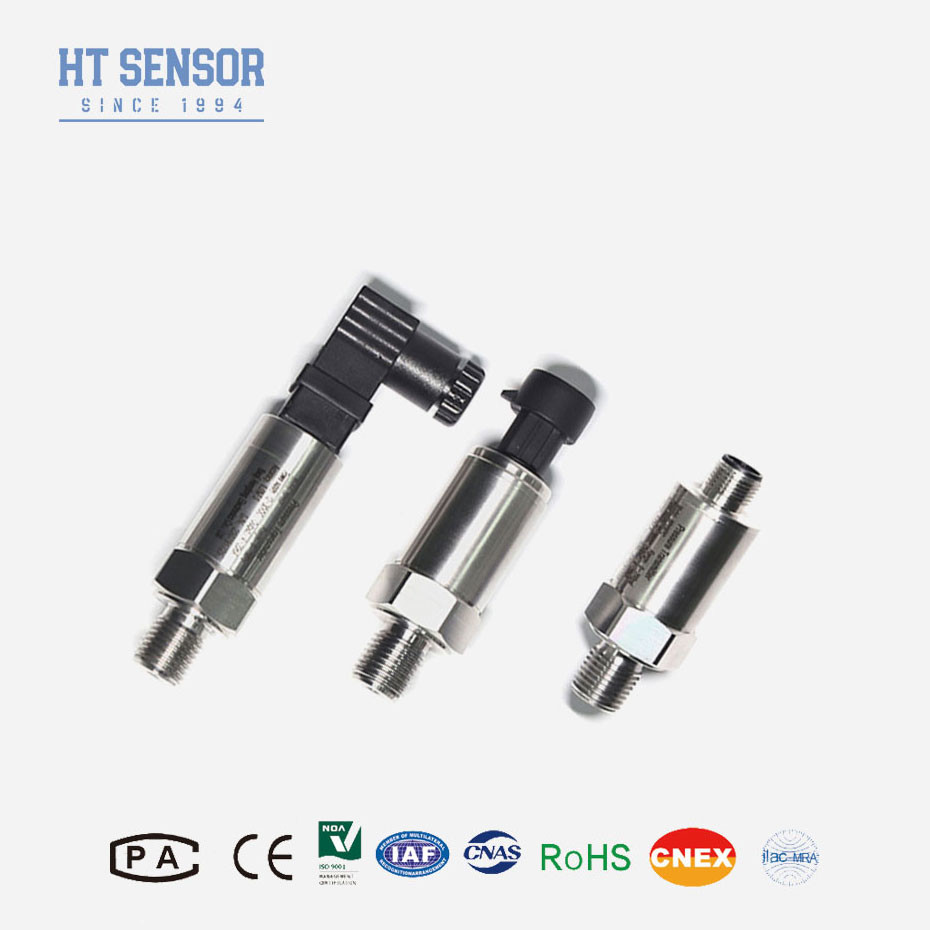

HENGGTONG BP157 STAINESS STEEL OEM SENSORE DI PRESSIONE di silicio
BP157 Trasmettitore di pressione
Introduzione del sensore di pressione in silicio:
BP157 sensore di pressione in silicioutilizza come elemento di misurazione del segnale il nucleo riempito di olio della membrana di isolamento resistente alla pressione in silicio della serie HT. Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabile,conversione del segnale del sensore in un segnale di uscita standardIl prodotto è stato sottoposto a rigorosi test e screening di invecchiamento di componenti, semilavorati e prodotti finiti per garantire prestazioni stabili e affidabili.
Caratteristiche del prodotto:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2Struttura in acciaio inossidabile
3. Zero e regolabile a scala completa
4. Alta precisione, struttura in acciaio inossidabile
Applicazioni:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici
|
Parametri di prestazione:
|
|
| Intervallo di misura | 0kPa ~ 10kPa...20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,05 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Guida agli ordini: | |||||||||
| BP15X | Trasmettitore di pressione analogo | ||||||||

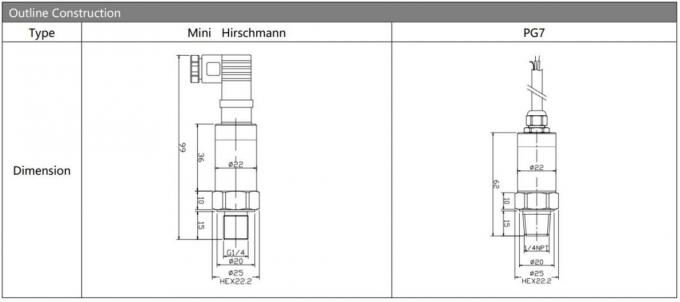

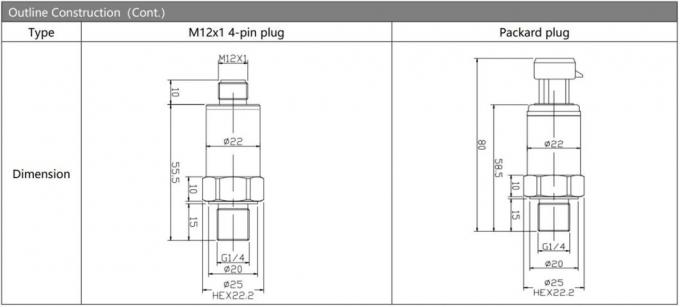

| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

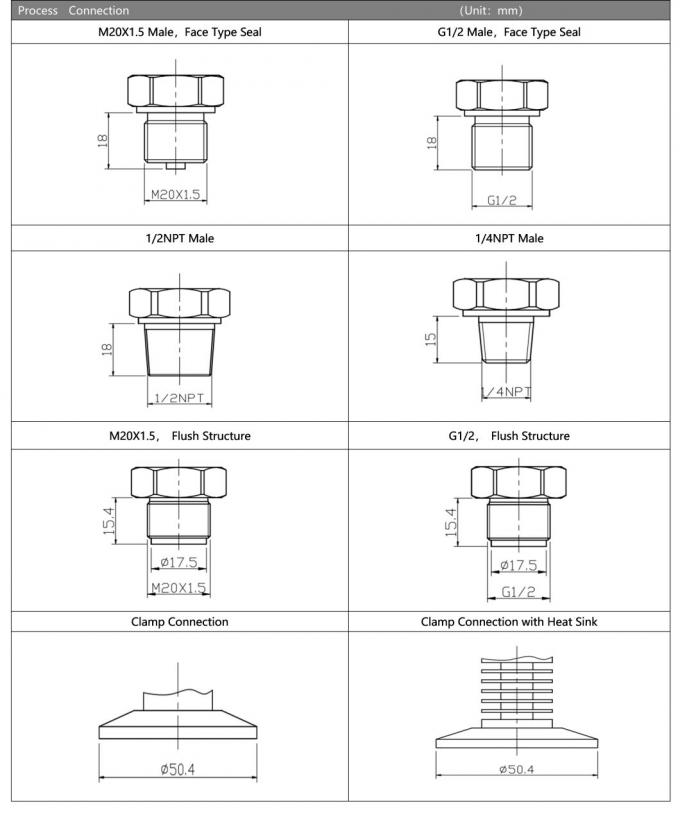

| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||

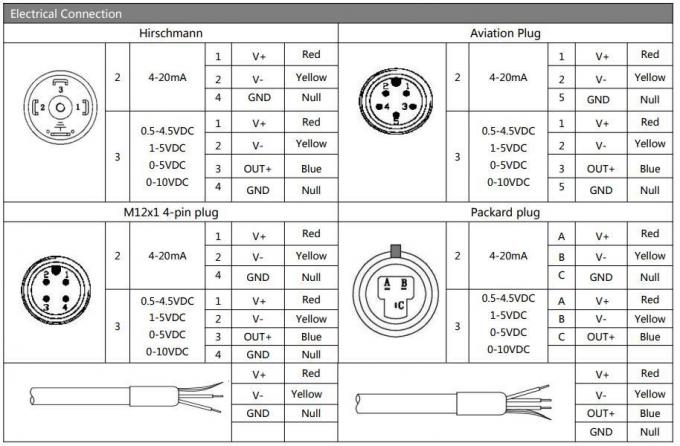

| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
il periodo di garanzia per i trasmettitori di pressione offre ai clienti tranquillità,assicurare che i difetti dei materiali o della lavorazione vengano risolti tempestivamente ed efficacemente dal fabbricante.
