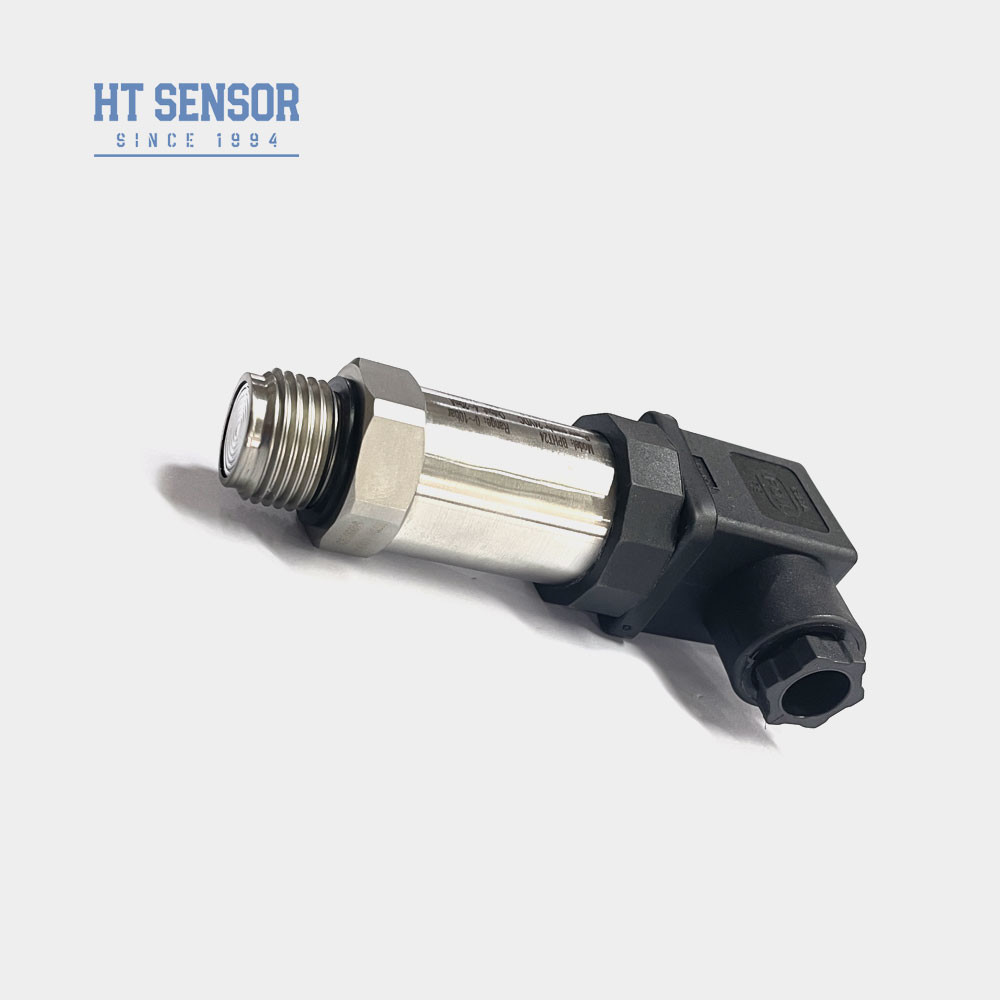

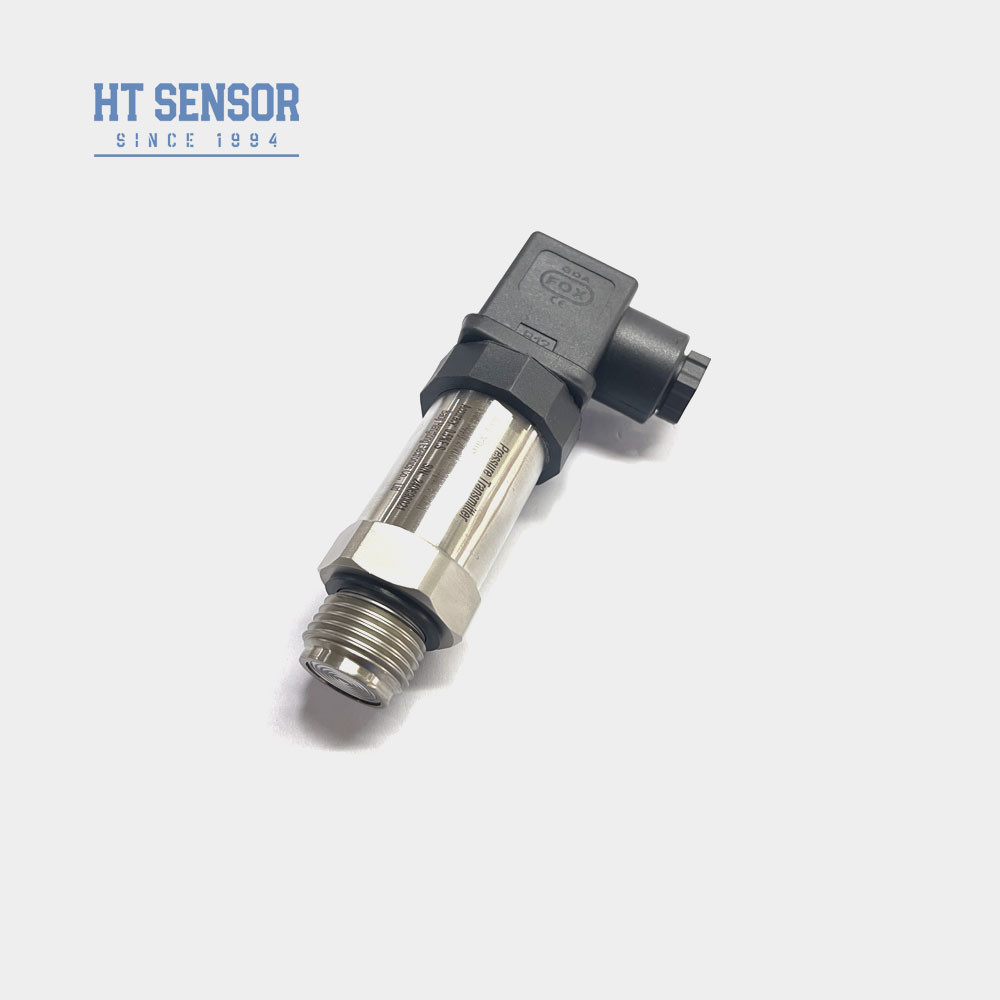

BPHT24Sensore di pressione del diaframma
Introduzione del sensore di pressione del diaframma a scarico:
Il sensore di pressione a diaframma a scarico BPHT24 opera sul principio di un sensore di pressione a diaframma piatto, che include un deformazionometro e una parte anteriore in silicio diffuso.Il diaframma di lavaggio resistente appositamente trattato situato all'estremità di misura del deformazionometro garantisce la resistenza ai danni causati da particelle dure nel mezzo di misurazioneQuesta struttura compatta offre resistenza alla corrosione, resistenza alle vibrazioni, resistenza agli urti di particelle e ampia gamma di compensazione di temperatura.
Caratteristiche del prodottodi un'unità di trasmissione della pressione del diaframma a scarico:
1- Opzioni di interfaccia di pressione diverse.
2. Progettato per applicazioni igieniche per evitare la scalazione media.
3Alta precisione con una struttura in acciaio completamente inossidabile.
4Facile da pulire.
Applicazionidi un'unità di trasmissione della pressione del diaframma a scarico:
1. Adatto per misurare gas e liquidi non corrosivi con 316L.
2Ideale per la protezione dell'ambiente e l'industria chimica.
3Utilizzato nelle industrie marittime e aeronautiche.
4. Ben adatto per l'uso nelle industrie mediche, biofarmaceutiche e di igiene alimentare.
| Parametri delle prestazionidi un'unità di trasmissione della pressione del sensore di pressione del diaframma |
| Intervallo di misura |
0~35Kpa...~20MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi |
0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine |
± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione di protezione |
Protezione IP65 |
| Peso |
~ 0,25 kg |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocollo di comunicazione RS485 |
3.6 ~ 30V / batteria |
4 fili |
| Guida agli ordinidi un'unità di trasmissione della pressione del diaframma a scarico |
| BPHT24 |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IX |
Visualizzazione del trasmettitore di pressione |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| T |
Trasmettitore di pressione resistente alle alte temperature |
|
|
| |
Intervallo di misura |
0~35Kpa...~20MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: I nostri sensori di pressione sono caratterizzati da elevata precisione, durata e prestazioni eccellenti, con la possibilità di personalizzazione.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche attraverso i nostri servizi OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri stabilimenti produttivi hanno la capacità di produrre fino a 30.000 trasmettitori per sensori di pressione al mese, assicurandoci di poter soddisfare ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per una produzione e consegna di programmazione senza intoppi.
4D: Qual è il periodo di consegna tipico?
R: I modelli standard hanno in genere un periodo di consegna di 5~8 giorni lavorativi, mentre i prodotti personalizzati possono variare.
5D: Qual è il prezzo dei prodotti?
R: Offriamo prezzi competitivi con sconti disponibili per ordini alla rinfusa o partnership a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: I nostri prodotti hanno una garanzia di 24 mesi dalla data di spedizione e il nostro servizio post-vendita garantisce risposte rapide entro 24 ore insieme al supporto di istruzione remota tramite rete PC.
