BP93420DIII SENSORE DI PRESSIONE DIFFERENZiale
Product Details
| Modello N.O.: | BP93420D-III | personalizzato: | personalizzato |
|---|---|---|---|
| Tipo di pressione: | Pressione differenziale | Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone |
| Specificità: | 10kpa~2Mpa | Codice HS: | 9026201090 |
| Tipo: | Trasmettitore di pressione differenziale | Medium di misura: | Gas o liquido |
| Grado di precisione: | 00,25%, 0,5%,00,3% | Intervallo di pressione: | 0-10kpa...~2MPa |
| Campioni: | US$ 80/pezzo 1 pezzo ((Min.Ordine) Ti chiedo un campione | ||
| Evidenziare |
liquid differential pressure sensor,BP93420DIII pressure transmitter,differential pressure transmitter with warranty |
||
Product Description

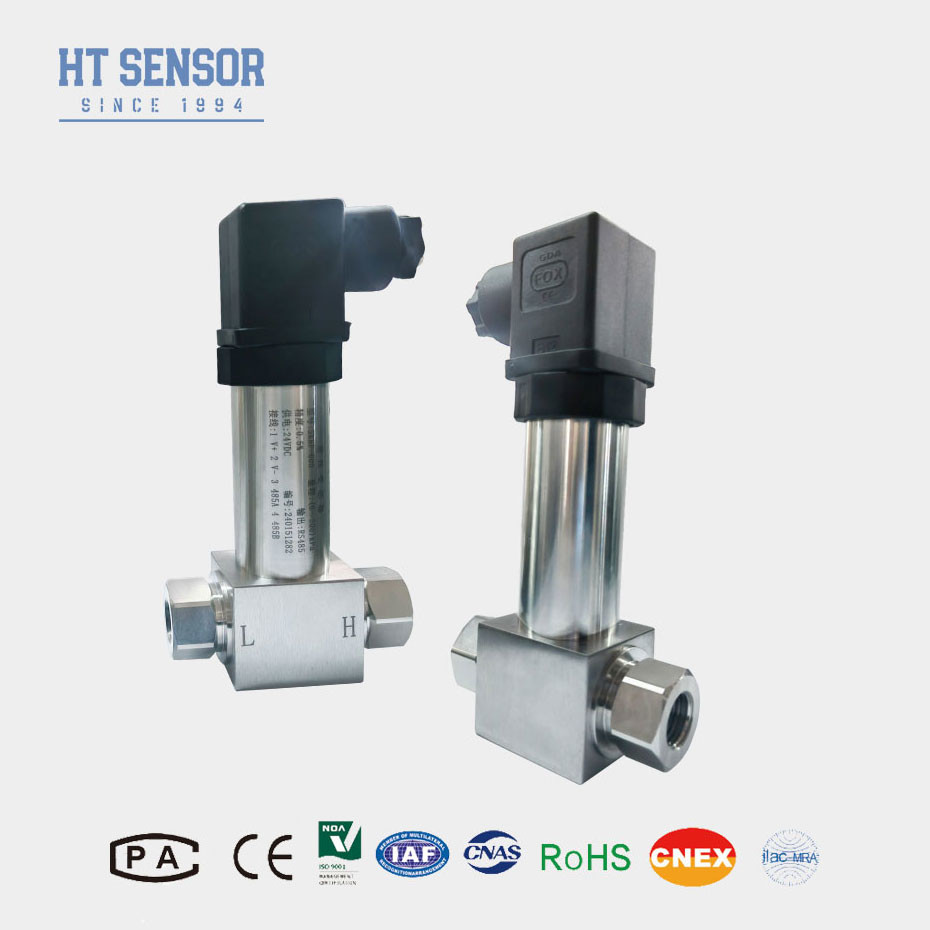

BP93420DIII Trasmettitore di pressione differenziale per liquidi
BP93420DIII Trasmettitore di pressione differenziale
Introduzione del trasmettitore di pressione differenziale:
BP93420DIII trasmettitore di pressione differenziale a pressione di liquido utilizza un sensore di silicio diffuso piezoresistivo.Quando la pressione differenziale del mezzo misurato agisce sui diaframmi ondulati alle due estremità del sensore, il segnale di uscita dal ponte Wheatstone sul chip sensore presenta una buona relazione lineare con la pressione differenziale, consentendo una misurazione accurata della pressione differenziale.È adatto per varie misurazioni della pressione differenziale di gas e liquidi in settori come il petrolio, chimici, energetici e idrologici per applicazioni di condotte.
Caratteristiche del prodotto:
1Il trasmettitore è dotato di una struttura in acciaio inossidabile, che lo rende compatto.e facile da installare
2È sottoposto a una rigorosa compensazione della temperatura e allo screening di invecchiamento, garantendo prestazioni stabili e affidabili
3L'interfaccia elettrica può essere selezionata come opzione di collegamento o di cablaggio diretto.
Applicazioni:
1. Adatto per misurare la pressione differenziale di vari gas o liquidi nelle condotte di industrie come petrolio, chimica, energia e idrologia.
2Applicato nei processi industriali in loco quali petrolio, chimica, metallurgia, generazione di energia e idrologia
3- Misurazione della pressione nelle condotte e nelle camere dei forni
| Parametri delle prestazioni | |
| Intervallo di misura | 0-10KPa...~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura di compensazione | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
| Suggerimenti per ordinare: |
2Per garantire un funzionamento affidabile, si raccomanda di installare un collettore a tre valvole tra il punto di misura e il trasmettitore.assicurando un'applicazione di pressione lenta ed uniforme alle camere a pressione positiva e negativa del trasmettitore.
3Durante l'installazione, è consigliabile posizionare le interfacce di pressione alle due estremità orizzontalmente per ridurre al minimo l'impatto del luogo di installazione sul prodotto.
4- per esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o interferenze radiofrequenti,per favore, informi la nostra azienda e specifica questi requisiti nell'ordine

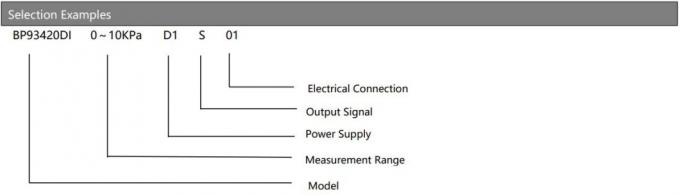

| Guida agli ordini: | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa...~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

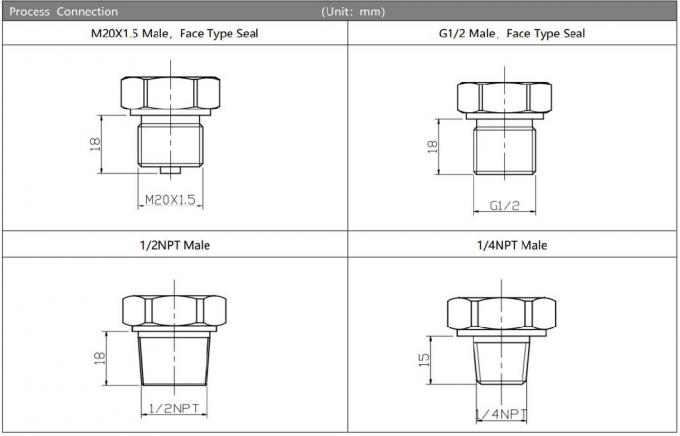

| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
| Società |
