BP93420-IC Sensore per trasmettitore di pressione ad alta temperatura con sensore per dispositivo di dissipazione del calore
Product Details
| Modello N.O.: | BP93420-IC | Intervallo di pressione: | -100KPA-0-10kpa-40Mpa |
|---|---|---|---|
| Prodotto: | 0.5-4.5VDC/4-20mA /0-5VDC e così via | Potenza: | 12-36VDC (24VDC) |
| Tipo di pressione: | Pressione di misura, pressione assoluta, tensione sigillata | Tipo di struttura: | trasmettitore di pressione riempito di olio |
| Medium di misura: | Liquidi e gas | Grado di precisione: | 00,5% |
| sensore: | Sensore in acciaio inossidabile | Personalizzazione: | OEM e ODM |
| Evidenziare |
high temperature pressure transmitter sensor,pressure sensor with heat dissipation,BP93420-IC pressure transmitter sensor |
||
Product Description

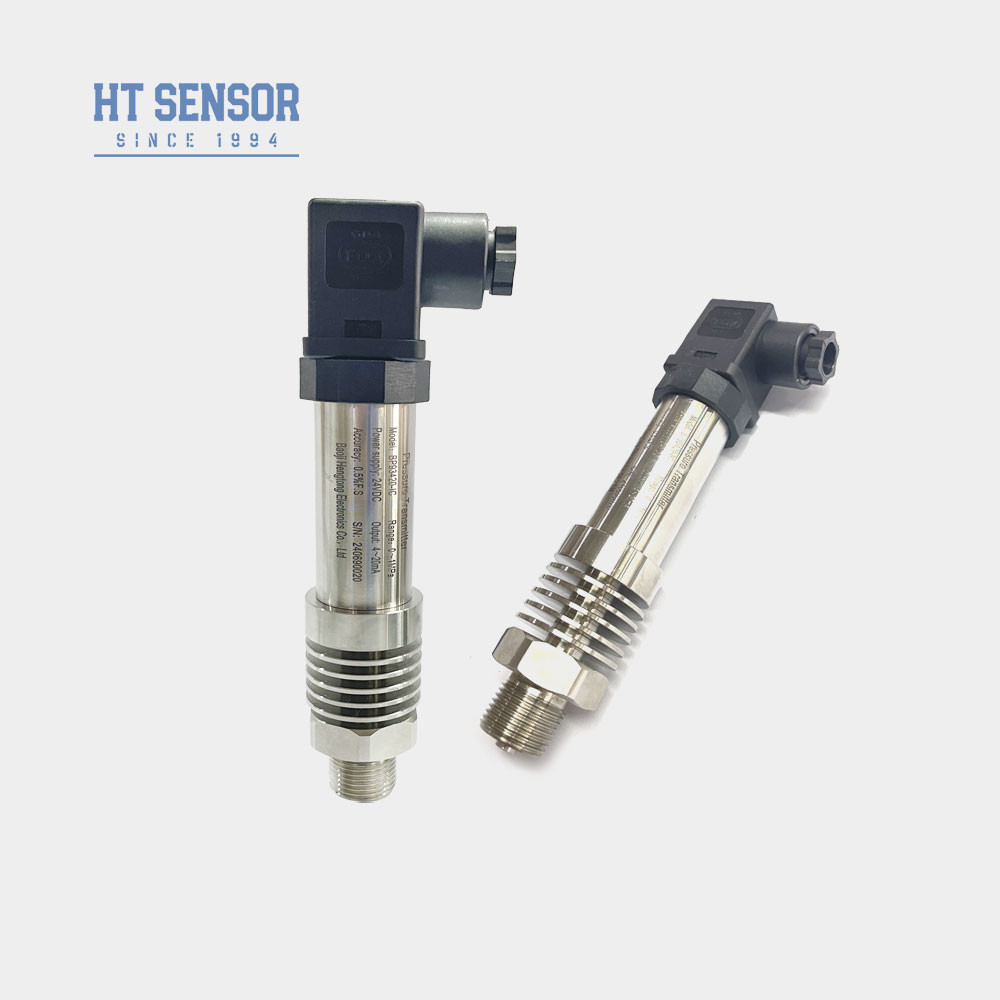

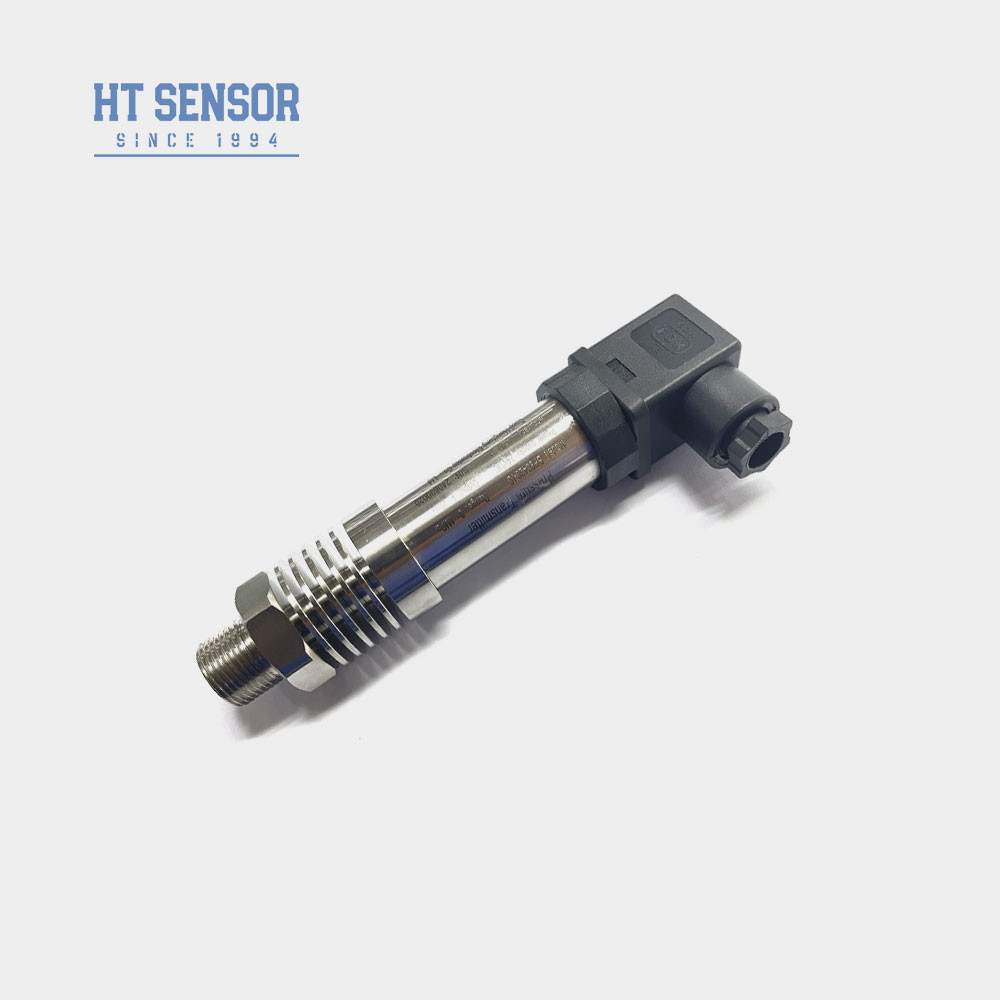

BP93420-IC Sensore di trasmissione di pressione ad alta temperatura con dispositivo di dissipazione del calore
BP93420IC Sensore del trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
Il BP93420-IC è un sensore di trasmettitore di pressione ad alta temperatura che utilizza come elemento di misurazione principale il nucleo riempito di olio di isolamento di pressione in silicio della serie HT19.Un dispositivo di dissipazione del calore è stato incorporato all'estremità anteriore per raffreddare in modo significativo il mezzo a contatto con il sensoreQuesto particolare design lo rende adatto per ambienti ad elevate temperature, rendendolo ideale per applicazioni che comportano fluttuazioni di temperatura o funzionamento in condizioni elevate..Trova ampia applicazione in processi e sistemi industriali in cui sono essenziali misure di pressione accurate e affidabili, anche in ambienti difficili ad alta temperatura.
Caratteristiche del prodottodi sensore di trasmissione della pressione:
- 1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione.
- 2- struttura in acciaio inossidabile con protezione IP65.
- 3- Zero e regolabile a scala completa.
- 4Alta precisione, struttura in acciaio inox.
Applicazionidi sensore di trasmissione della pressione:
- 1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L.
- 2Applicato nelle industrie marittime e aeronautiche.
- 3Utilizzato in processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia.
- 4Utilizzato nei sistemi di controllo idraulici e pneumatici.
| Parametri di prestazione del sensore del trasmettitore di pressione | |
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 40MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~150°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,4 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI/QIT | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
D1: Lei è una società di fabbricazione?
A1:Siamo produttori con più di 29 anni di esperienza.
Q2:Prodotto personalizzato
R2: Forniamo servizi OEM e di progettazione su misura.
Q3:Garanzia di qualità
R3:I nostri prodotti hanno una garanzia limitata da 12 a 18 mesi dalla data di spedizione all'acquirente originale.Questa garanzia non si applica a qualsiasi unità sono stati modificati- Abusato, trascurato.
Q4: Spedizione e imballaggio
A4:I prodotti sono generalmente spediti da Express internazionale, inclusi UPS,FedEx,DHL e INT per il trasporto prepagato,potete anche utilizzare il vostro conto di spedizione per ritirare,imballaggio standard per l'esportazione,compresa la certificazione di ispezione.
Q5:Contaccarci
A5:Abbiamo un team di vendita attivo ed esperto per servirvi in materia tecnica e commerciale. Basta lasciarci un messaggio o fare clic sul Servizio Online.
