Sensore di pressione industriale ad alta temperatura 12-32VDC con struttura in acciaio inossidabile
Product Details
| Modello N.O.: | BP93420-IC | Intervallo di pressione: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| Prodotto: | 4-20mA | Potenza: | 12-32VDC |
| Tipo di pressione: | Pressione di misura, pressione assoluta, sigillata | Tipo di struttura: | Trasmettitore di sensori di pressione industriali |
| Medium di misura: | liquido, gassoso | Grado di precisione: | 00,5% |
| Filtro: | G1/4 OEM | Personalizzazione: | OEM e ODM |
| Evidenziare |
Sensore di pressione industriale in acciaio inossidabile,Sensore di pressione industriale 12-32VDC,Sensore di pressione industriale ad alta temperatura |
||
Product Description

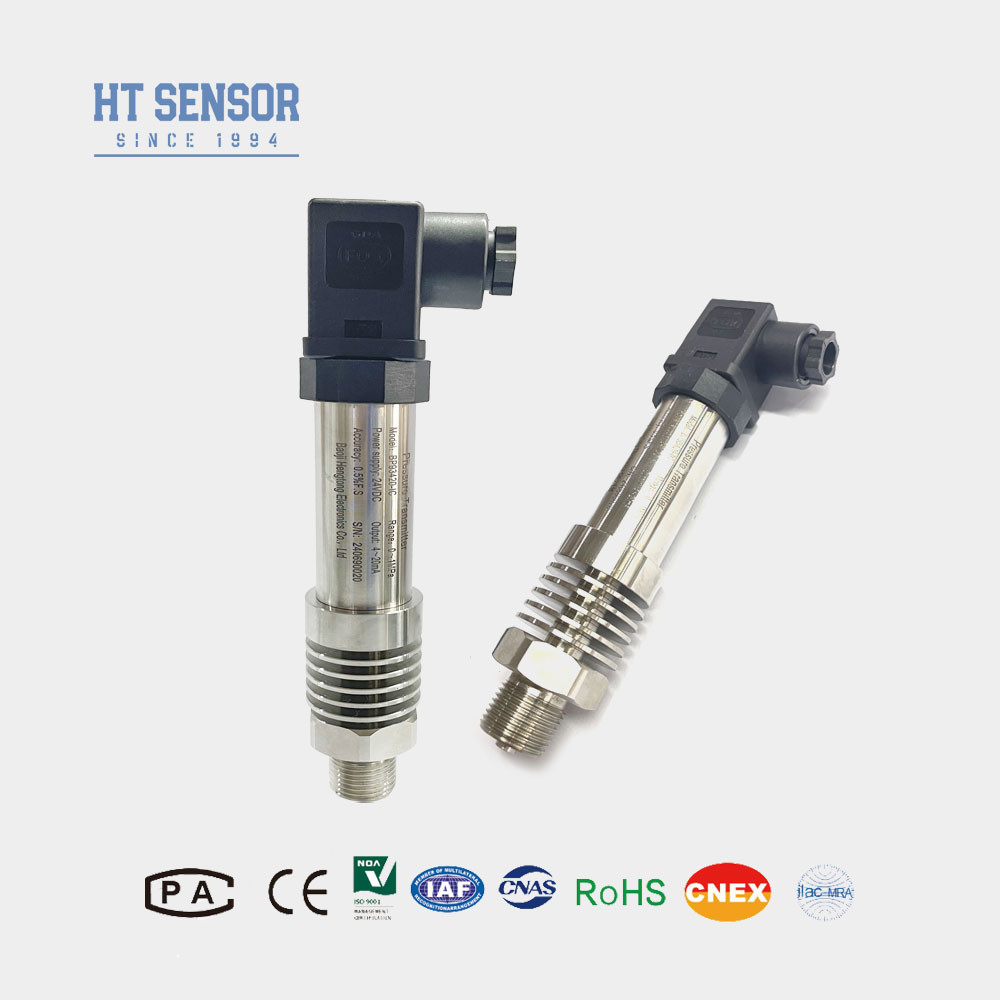

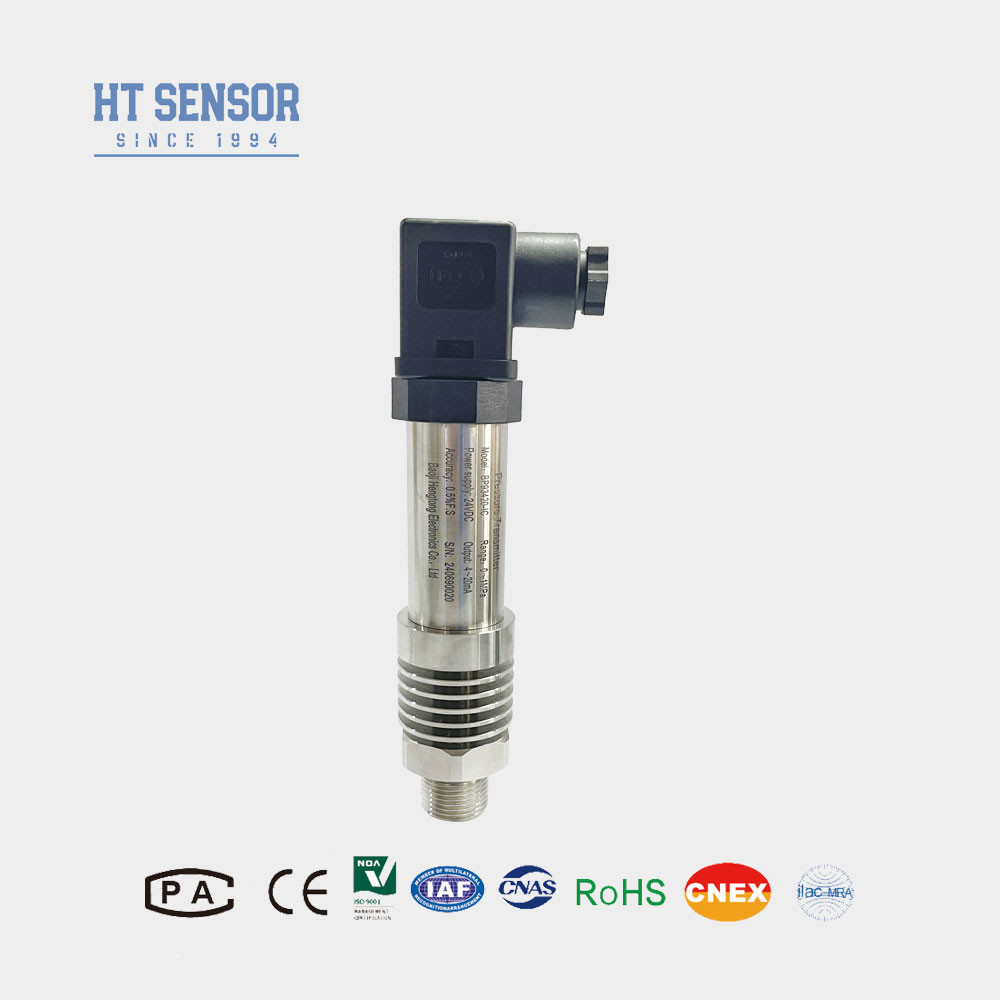

Sensore di pressione industriale ad alta temperatura con struttura in acciaio inox
BP93420IC Sensore di pressione industriale
Introduzione del sensore di pressione industriale:
BP93420-IC è un sensore di pressione industriale ad alta temperatura, che utilizza il nostro nucleo di isolamento di pressione in silicio HT19 come elemento di misurazione primario.Il sensore cattura efficacemente la pressione del mezzo misurato attraverso una struttura di dissipazione del calore dedicata integrata nel trasmettitore, attenuando l'impatto delle alte temperature sulla pressione del prodotto.che lo rende ideale per applicazioni che comportano fluttuazioni di temperatura o funzionamento in condizioni elevateÈ ampiamente utilizzato nei processi e nei sistemi industriali in cui sono necessarie misure di pressione precise e affidabili anche in ambienti difficili ad alta temperatura.
Caratteristiche del prodottodi sensore di pressione industriale:
- 1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione.
- 2- struttura in acciaio inossidabile con protezione IP65.
- 3.Alta precisione, struttura in acciaio inossidabile.
- 4- Misurazione umana dei liquidi in ambienti ad alta temperatura.
Applicazionidi sensore di pressione industriale:
- 1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L.
- 2Applicato nelle industrie marittime e aeronautiche.
- 3. impiegati in processi industriali in loco quali petrolio, chimica, metallurgia, generazione di energia e idrologia.
- 4Utilizzato nei sistemi di controllo idraulici e pneumatici.
| Parametri di prestazione del sensore di trasmettitore di pressione industriale | |
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./Anno ((Tipico) ± 0,2% F.S./Anno ((Max) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~150°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | altri, di peso inferiore o uguale a 30 g |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,4 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| RS485 | 3.6~30V | 4 fili |
| Suggerimenti per ordinare |
1Quando si seleziona un prodotto, assicurarsi che il mezzo sottoposto a prova sia compatibile con la parte di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono un display digitale.
3. Quando si ordina un trasmettitore con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4. Per garantire il funzionamento affidabile del prodotto,si raccomanda agli utilizzatori di installare sul sito dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5. Gli anelli O in gomma fluorina hanno un intervallo di temperatura nominale di funzionamento da - 20 °C a 250 °C. Quando le temperature di funzionamento scendono al di sotto di - 20 °C, devono essere selezionati anelli di tenuta di tipo EPDM O.
6. Il cavo non viene fornito con il cavo predefinito collegato. Se è necessario il cavo, ci sono tre materiali tra cui scegliere. Se non sono fornite istruzioni specifiche,i materiali per cavi in polietilene saranno utilizzati di default.Se sono richiesti materiali diversi per i cavi, indicare nel modulo d'ordine.
7.In caso di esigenze particolari quali forti vibrazioni, impatto istantaneo, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informarci e di indicarlo nell'ordine.
| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI/QIT | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
