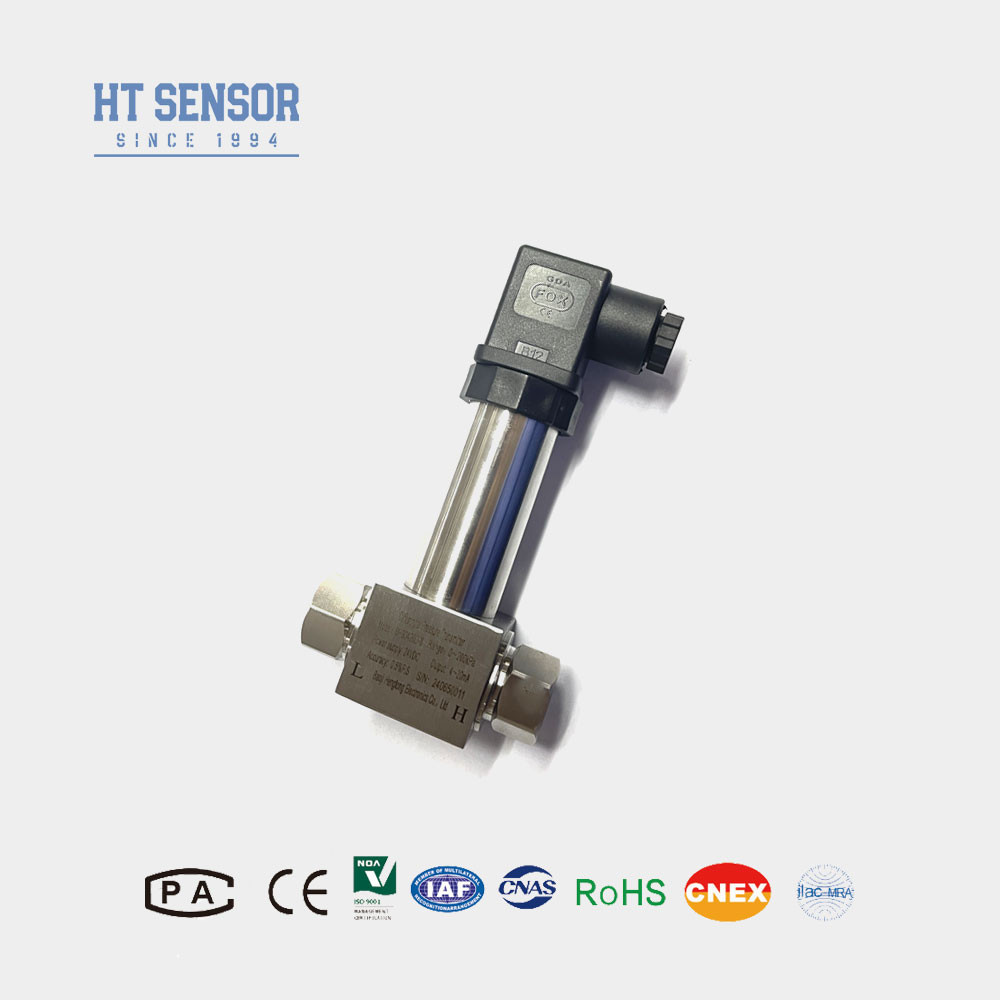

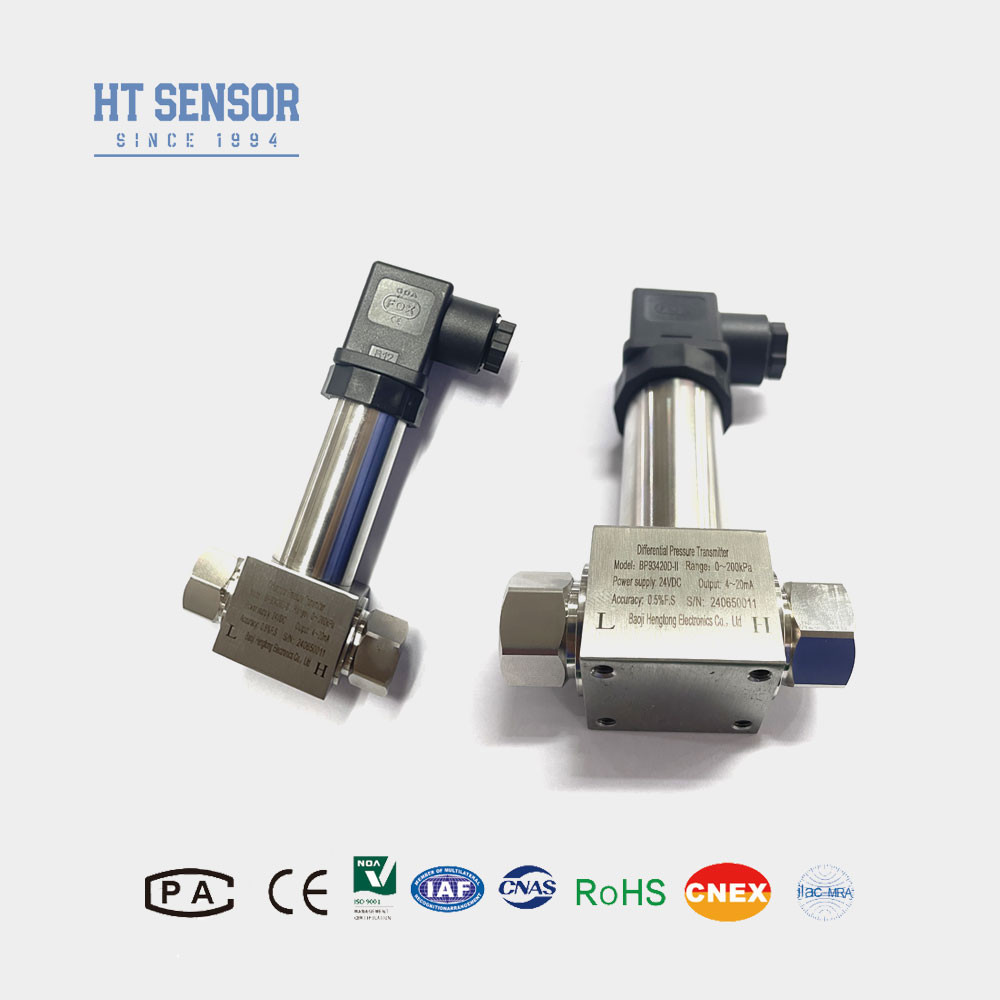

Trasmettitore di pressione differenziale BP93420DII con design compatto e facile da installare Trasmettitore sensore di pressione
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| Evidenziare |
Trasmettitore di pressione differenziale di facile installazione,BP93420DII Trasmettitore di pressione differenziale,Trasmettitore di pressione differenziale compatto |
||
Product Description
Trasmettitore di pressione differenziale con sensore di pressione differenziale di Dwyer a piiezoresistenza di silicio diffuso
BP93420DIIDdifferenzialePrisurgenzaTrasmettitore
Introduzione del trasmettitore di pressione differenziale:
Il trasmettitore di pressione differenziale BP93420DII utilizza un sensore piezoresistivo a silicio diffuso.È applicabile alla misurazione del differenziale di pressione di vari gas e liquidi nelle condotte in settori come il petrolio, chimica, elettrica, idrologica, ecc.
Caratteristiche del prodottodi trasmettitore di pressione differenziale:
- Il trasmettitore adotta una struttura in acciaio inossidabile, una struttura compatta e facile da installare.
- Dopo una rigorosa compensazione della temperatura e uno screening di invecchiamento, per garantire prestazioni stabili e affidabili.
- L'interfaccia elettrica può essere di tipo esterno o diretto.
Applicazionidi trasmettitore di pressione differenziale::
- 1. Adatto per la misurazione della pressione differenziale di vari gas o liquidi nelle condotte nel settore petrolifero, chimico, dell'energia elettrica, dell'idrologia e di altre industrie.
- 2Utilizzato nel controllo dei processi di campo industriale.
- 3Misurazione della pressione differenziale dei tubi e dei forni.er
| Parametri delle prestazionidi trasmettitore di pressione differenziale: | |
|---|---|
| Intervallo di misura | 0-10KPa......~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura di compensazione | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 di filo |
| 010/20mA |
3 fili |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Suggerimenti per ordinaredi trasmettitore di pressione differenziale: |
1Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con le parti a contatto del prodotto (acciaio inossidabile 304 o 316L).
2Per garantire un funzionamento affidabile, it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniformSe il sovraccarico di una sola estremità è grave, il sensore sarà danneggiato.
3Durante l'installazione, le interfacce di pressione alle due estremità devono essere posizionate orizzontalmente per ridurre al minimo l'impatto della posizione di installazione sul prodotto.
4In caso di esigenze particolari quali forti vibrazioni, scosse istantanee, forti interferenze elettromagnetiche o interferenze a radiofrequenza, si prega di informarci e di indicarlo nell'ordine.
5.Quando si ordina un trasmettitore con una testina LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
| Guida agli ordinidi trasmettitore di pressione differenziale: | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa......~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
