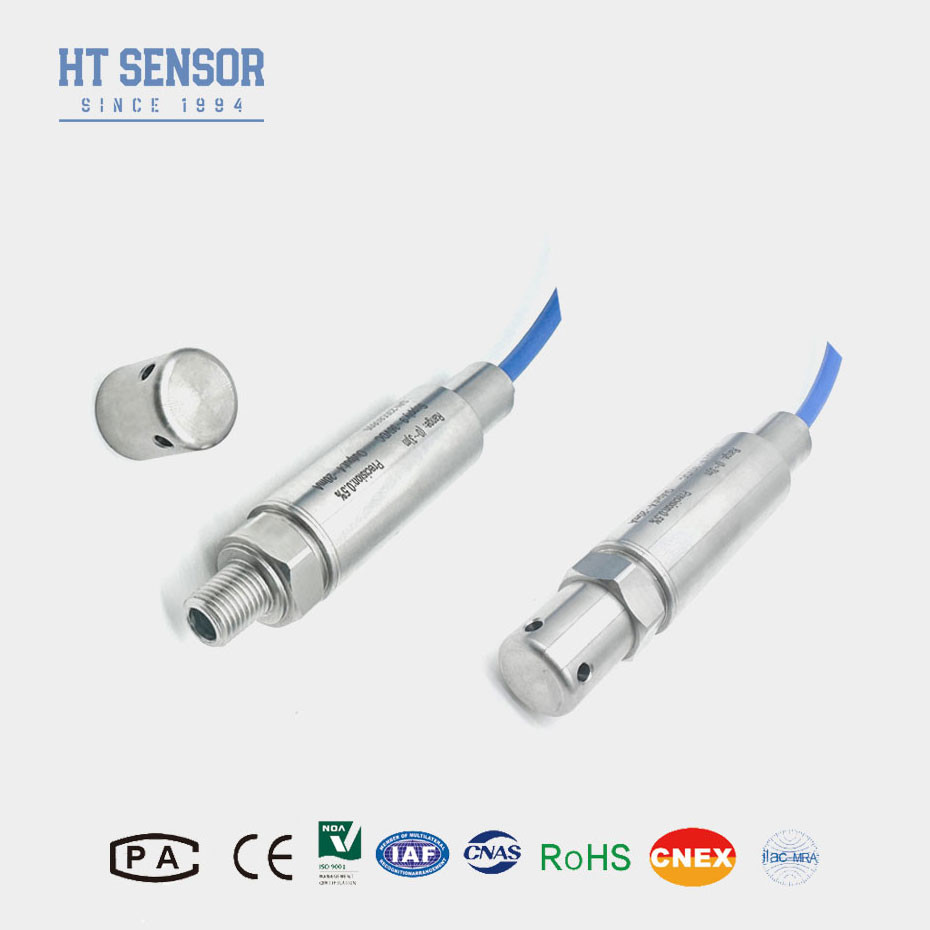

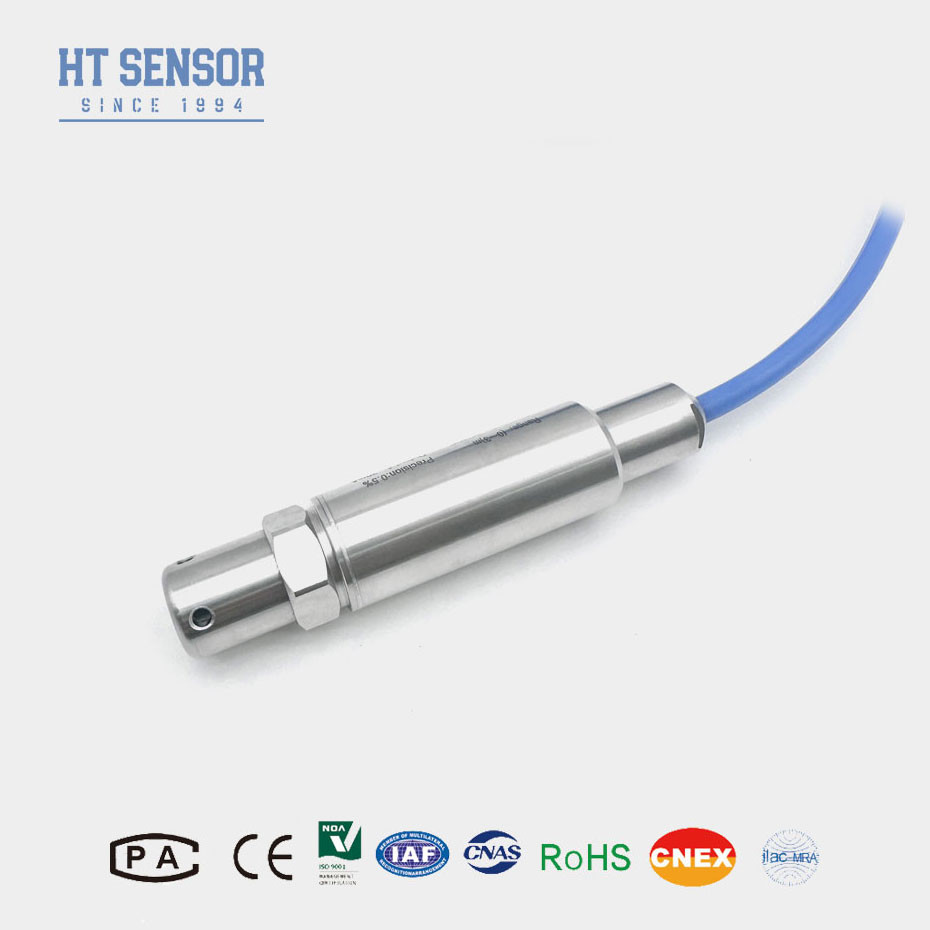

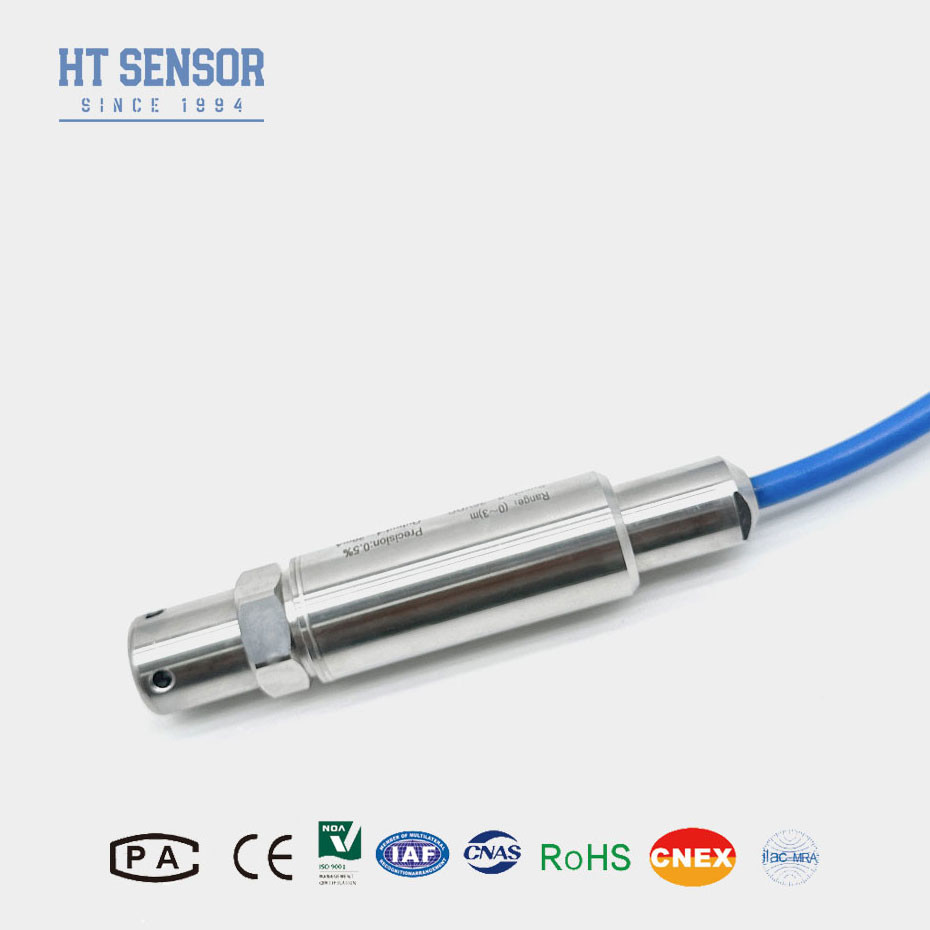

IntroduzioneTrasmettitore di livello idrostatico:
BH93420-Io...Il trasmettitore di livello idrostatico è progettato per una misurazione precisa e affidabile del livello in una varietà di applicazioni liquide. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). questo trasduttore di pressione sommergibile è una soluzione eccellente per il monitoraggio del livello per applicazioni interne ed esterne.
Trasmettitore di livello idrostaticoè una soluzione versatile e affidabile per la misurazione accurata del livello in diverse applicazioni.
Caratteristiche del prodotto
1.Compensazione della temperatura digitale: misurazioni accurate su un ampio intervallo di temperatura.
2. Distanza di misura: disponibile in intervalli da 0-1m a 0-200m H2O.
3Segnale di uscita: 4-20mA, 0-5VDC, o uscite digitali (RS485, Modbus).
4Accuratezza: ±0,1% FS per una misurazione precisa del livello.
5Materiale: alloggiamento in acciaio inossidabile per la resistenza alla corrosione.
Applicazioni:
* Serbatoi a livello liquido
* Serbatoi di benzina e diesel
* Canali per le acque reflue
* Misurazione del livello delle acque sotterranee
Parametri di prestazione:
| Intervallo di misura |
0~10m...400mH2O |
| Sovraccarico |
≤ 2 X di gamma nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità |
±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi |
±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine |
± 0,2% F.S/anno (massimo) |
| Drift di temperatura del punto zero |
±1,5% F.S. (tipo) ±2% F.S. (massimo) |
| Differenze di temperatura su scala completa |
±1,5% F.Sr ((Tipo) ± 2% F.S. (Max.) |
| Temperatura di compensazione |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura di funzionamento |
-20°C a 80°C |
| Temperatura di conservazione |
-30°C -100°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
1Cr18Ni9Ti |
| Materiale del diaframma |
Acciaio inossidabile 316L |
| Resistenza all'isolamento |
>= 100MΩ@100VDC |
| Classificazione a prova di esplosione |
ExiaIICT6 |
| Classificazione di protezione |
IP67, IP68 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 0,3 kg (senza cavo) |
| Materiale del cavo |
Polietilene, poliuretano |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 filtro |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocollo di comunicazione RS485 |
3.6 ~ 30V / batteria |
4 filtro |
Suggerimenti per ordinare:
Quando si considera l'acquisto di trasmettitori di pressione a silicio diffuso, è fondamentale valutare diversi fattori per garantire che il prodotto selezionato soddisfi le esigenze specifiche dell'applicazione.Di seguito è riportata una guida completa per aiutarvi nel processo di ordinazione
1Si prega di assicurarsi che il mezzo misurato sia compatibile con i componenti del prodotto in contatto con esso durante la selezione.
2. Dovrebbe essere specificata la densità del mezzo misurato.
3Per le forti interferenze elettromagnetiche o radiofrequenti, si prega di fornire dettagli alla nostra azienda e di indicarlo nell'ordine.
4Per garantire il funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione da fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5. Compatibilità materiale
Materiale dell'alloggiamento e del cavo: assicurarsi che i materiali utilizzati nel trasmettitore (ad esempio acciaio inossidabile, PVC, PTFE) siano compatibili con il liquido da misurare,soprattutto se si tratta di sostanze corrosive o aggressive.
| Ordine Guida: |
| BH93420 |
Codice |
Progetto di costruzione |
| |
Io... |
Trasmettitore di pressione |
| |
Intervallo di misura |
0~10m...400mH2O |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
| |
Codice |
Materiale |
| 01 |
Acciaio inossidabile 304 |
| 02 |
Acciaio inossidabile 316L |
| |
Codice |
Materiale del cavo |
| C1 |
PE |
| C2 |
PU |
FAQ:
1Che cos'e' un trasmettitore di livello sottomarino a silicio diffuso?
Un trasmettitore di livello sommergibile a silicio diffuso è un dispositivo utilizzato per misurare il livello del liquido immergendo il sensore nel liquido.Utilizza la tecnologia del silicio diffuso per fornire misurazioni accurate e affidabili basate sulla pressione idrostatica.
2Come funziona un trasmettitore di livello sommergibile a silicio diffuso?
Il trasmettitore misura la pressione idrostatica esercitata dalla colonna di liquido sopra il sensore.che viene quindi trattato per determinare il livello di liquido.
3Quali sono le caratteristiche chiave di questo tipo di trasmettitore?
Alta precisione
Costruzione robusta
Compensazione della temperatura
Stabilità a lungo termine
Facile installazione
4Quali materiali sono utilizzati nella costruzione di questi trasmettitori?
Sono generalmente realizzati in acciaio inossidabile o altri materiali resistenti alla corrosione per resistere a ambienti difficili e liquidi aggressivi.
5Come faccio a installare un trasmettitore di livello sottomarino a silicio diffuso?
L'installazione è semplice: il sensore viene semplicemente immerso nel liquido da misurare. Il trasmettitore è collegato a un sistema di monitoraggio o a un controller tramite la sua uscita elettrica.
6Quali segnali di uscita sono disponibili?
I segnali di uscita comuni includono 4-20mA, 0-5VDC e uscite digitali come RS485 e Modbus.
