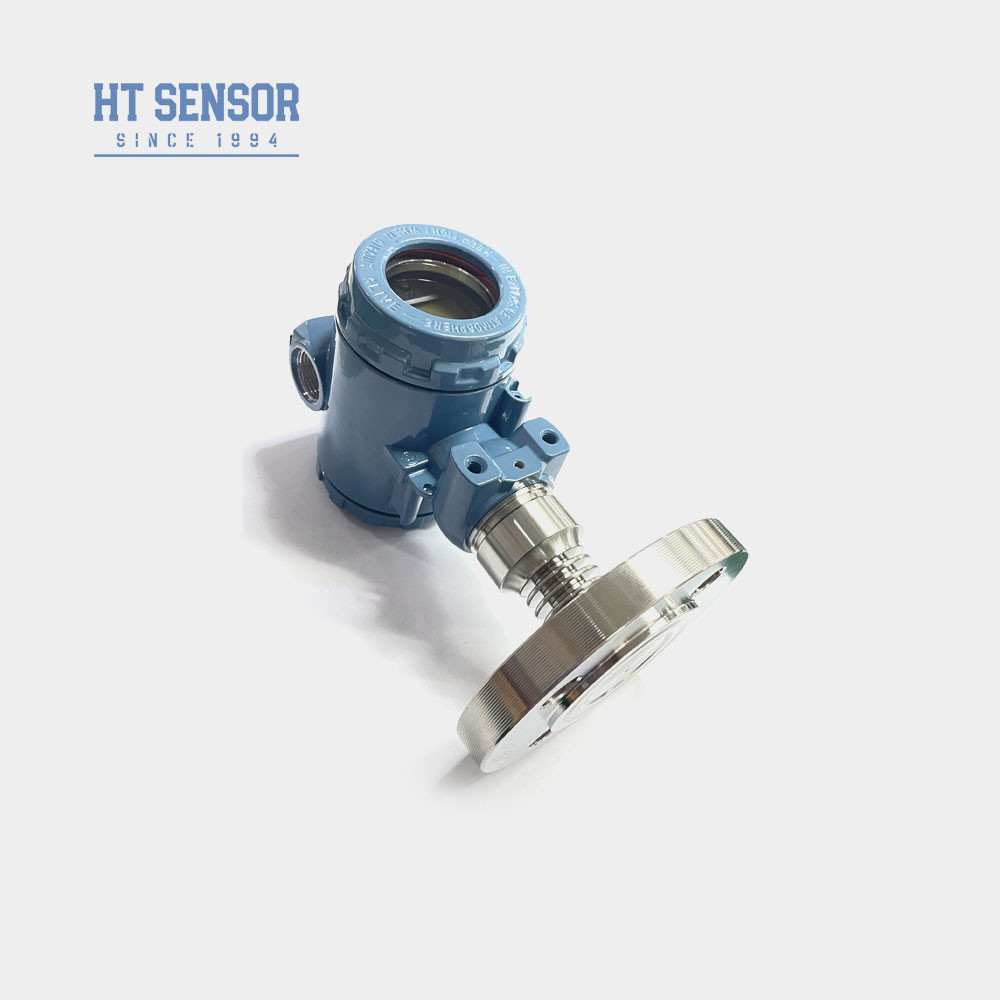

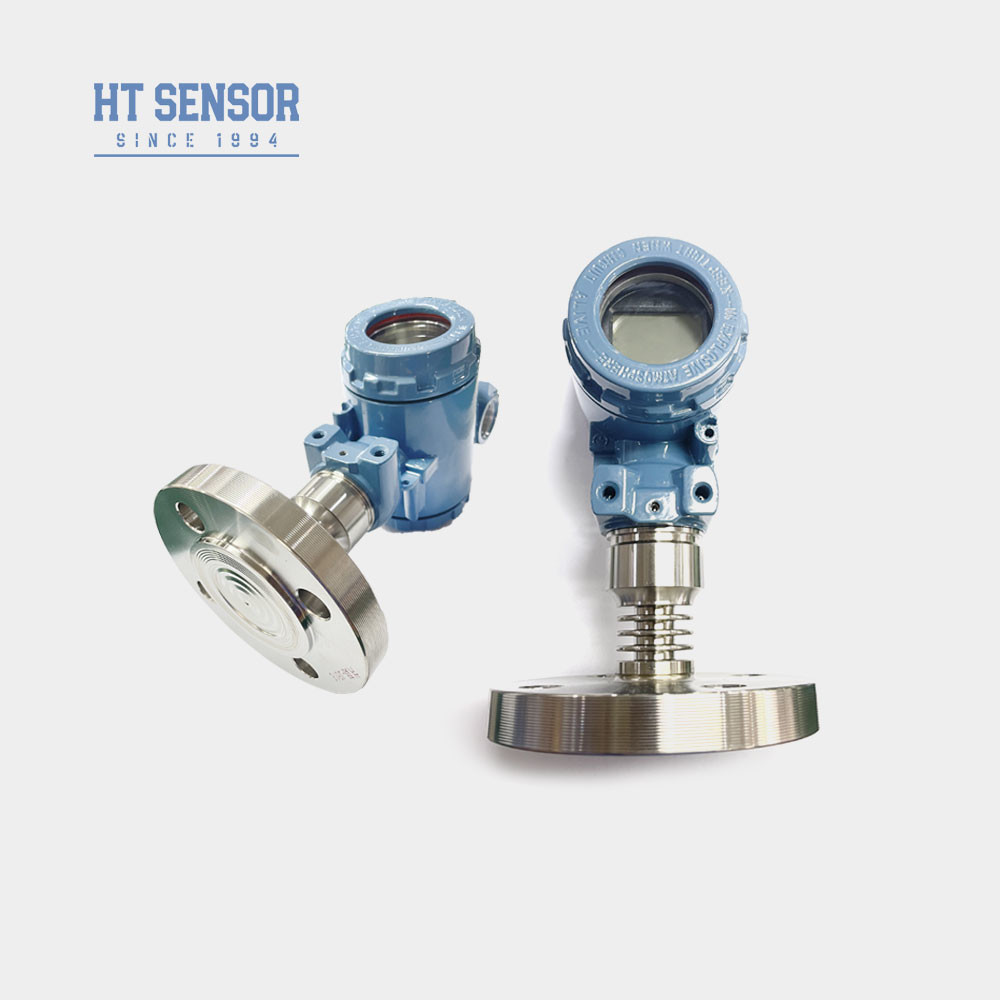

DN25 Trasmettitore di pressione a flange ad alta temperatura 4-20mA con sensore di pressione industriale
Product Details
| Modello N.O.: | BP93420-IIIF | Fornitore di energia: | 24VDC |
|---|---|---|---|
| di fuori: | 4-20mA RS485 OR hart | Tipo di pressione: | Pressione di misura, assoluta, sigillata |
| Distanza: | 0-35kpa~20Mpa | Tipo di struttura: | Trasmettitore di diaframma a scarico |
| Medium di misura: | alta temperatura Liquido o aria | Grado di precisione: | 00,5% |
| Piatto: | DN25-DN50 e così via | Personalizzazione: | - Sì, sì. |
| Evidenziare |
moltiplicatore di pressione 4-20ma,DN25 Trasmettitore di pressione a flangia,Moltiplicatore di pressione ad alta temperatura |
||
Product Description
DN25 Trasmettitore di pressione a flangia ad alta temperatura 4-20mA con display
BP93420-IIIFTrasmettitore di pressione
IntroduzioneSensore di pressione industriale Trasmettitore:
Il trasmettitore ad alta pressione a temperatura BP93420-III utilizza come componente di rilevamento del segnale il nucleo riempito di olio di pellicola di silicio resistivo della serie HT.Il suo collegamento di processo prevede la saldatura diretta di un diaframma di isolamento 316L e flange corrispondenteIl dissipatore di calore personalizzato è progettato per adattarsi agli ambienti ad alta temperatura.il circuito di elaborazione del segnale converte il segnale del sensore in un segnale di uscita standard (4-20mA)Sono stati effettuati rigorosi test e screening dell'invecchiamento dei componenti, dei semilavorati e dei prodotti finiti per garantire le prestazioni stabili e affidabili del trasmettitore.
| Parametri di prestazione diSensore di pressione industriale Trasmettitore | |
| Intervallo di misura | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70°C ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 4 kg |
Caratteristiche del prodottoTrasmettitore per sensori di pressione industriali:
- 1Ampia gamma di misurazioni, varie opzioni di interfaccia di pressione.
- 2Opzioni di segnale di uscita diverse.
- 3Regolabile a zero e a scala completa.
- 4Alta precisione, connessioni di processo sterili multiple.
Applicazioni diTrasmettitore per sensori di pressione industriali:
- Adatto per la misurazione di gas e liquidi non corrosivi 316L.
- Utilizzato per la lavorazione asettica in ambito medico, biofarmaceutico, igiene alimentare e altri settori.
- Viene utilizzato nelle industrie della carta e della chimica, nonché nei livelli delle acque reflue e delle bevande.
| Segnale di uscita ofTrasmettitore per sensori di pressione industriali | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V |
| Consigli per ordinarefTrasmettitore di pressione industriale |
- Assicurare la compatibilità: al momento della selezione del prodotto, verificare che il mezzo di prova sia compatibile con le parti a contatto del prodotto.
- Prodotti a prova di esplosione: si noti che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
- Il diaframma è un componente importante, non danneggiare la deformazione del diaframma.
- Protezione da fulmini: per garantire il funzionamento affidabile del prodotto, si consiglia di installare dispositivi di protezione da fulmini in loco e di assicurare che il prodotto e l'alimentazione siano affidabilmente collegati a terra..
- Opzioni di cavo: la lunghezza predefinita del cavo è zero e ci sono tre tipi di materiali da cablaggio tra cui scegliere.Se è necessario un altro materiale per il cavo, si prega di indicarlo nel modulo di ordine.
- Requisiti speciali: in caso di requisiti speciali, quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o RF, si prega di informarci e di indicarlo nell'ordine.
| Guida agli ordiniSensore di pressione industriale Trasmettitore | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI/QIT | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
Domande frequenti:
Q1:Sono Sei un produttore commerciale?
A1:Siamo produttori con più di 29 anni di esperienza.
Q2:Prodotto personalizzato
R2: Forniamo servizi OEM e di progettazione su misura.
Q3:Garanzia di qualità
R3:I nostri prodotti hanno una garanzia limitata da 12 a 18 mesi dalla data di spedizione all'acquirente originale.Questa garanzia non si applica a qualsiasi unità sono stati modificati- Abusato, trascurato.
Q4: Spedizione e imballaggio
A4:I prodotti sono generalmente spediti da Express internazionale, inclusi UPS,FedEx,DHL e INT per il trasporto prepagato,potete anche utilizzare il vostro conto di spedizione per ritirare,imballaggio standard per l'esportazione,compresa la certificazione di ispezione.
Q5:Contaccarci
A5:Abbiamo un team di vendita attivo ed esperto per servirvi in materia tecnica e commerciale. Basta lasciarci un messaggio o fare clic sul Servizio Online.
