IntroduzioneSensore di pressione industriale Trasmettitore:

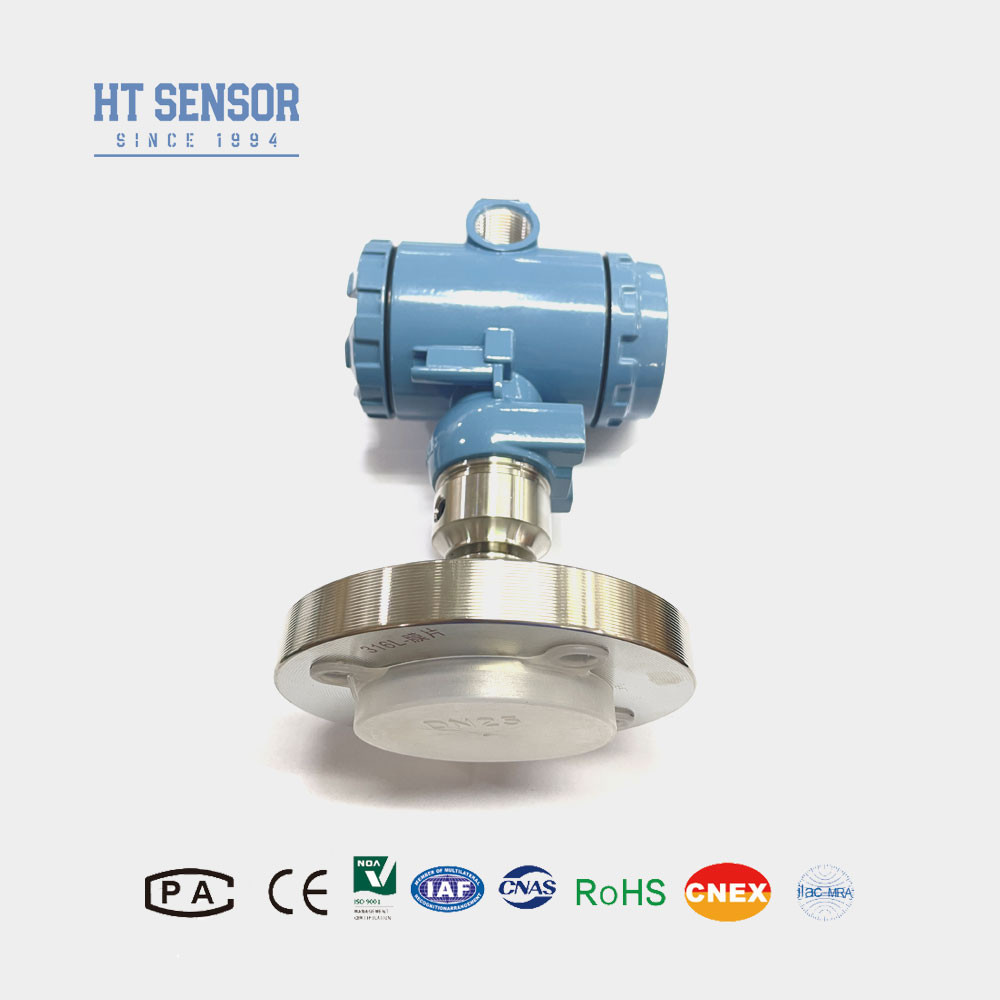

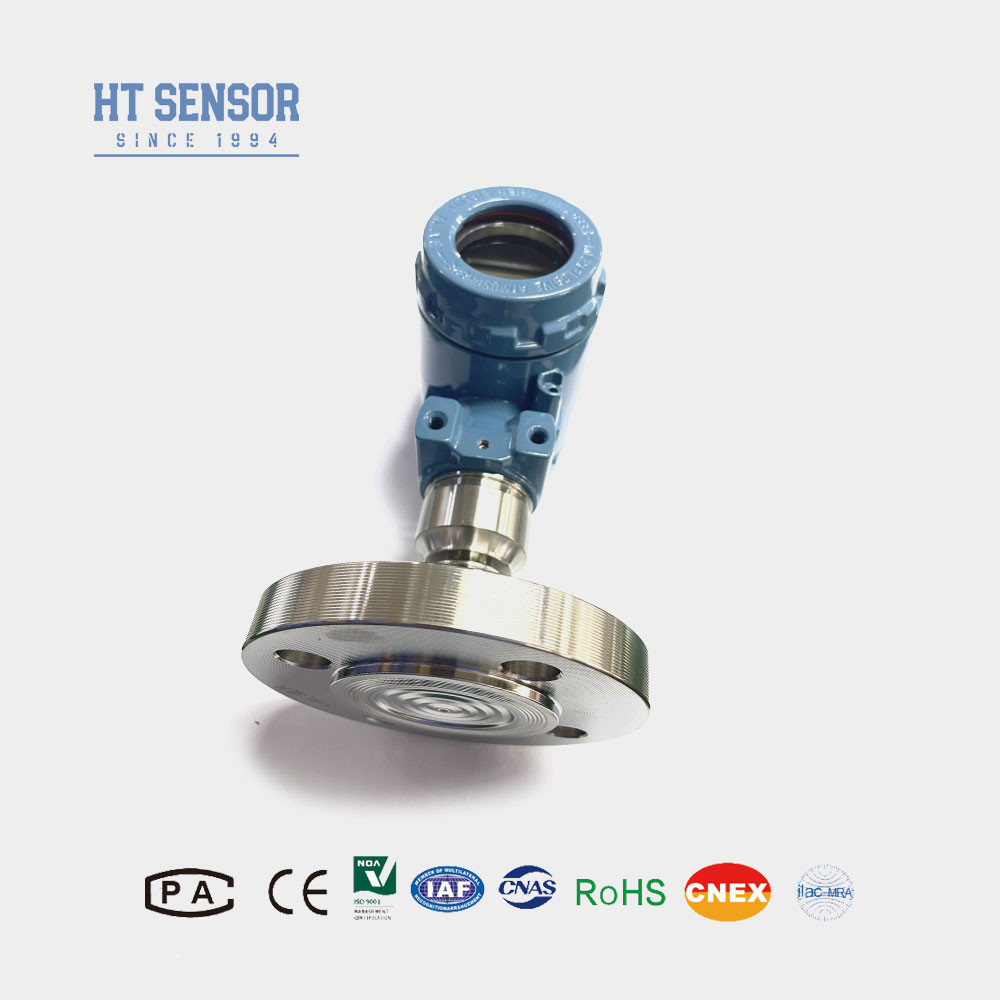

Il trasmettitore ad alta pressione a temperatura BP93420-III utilizza come elemento di misurazione del segnale il nucleo riempito di olio di pellicola di silicio resistivo della serie HT.Il suo collegamento di processo prevede la saldatura diretta di un diaframma di isolamento 316L e flange corrispondenteL'impianto di calore è stato progettato per adattarsi a ambienti ad alta temperatura.il circuito di elaborazione del segnale converte il segnale del sensore in un segnale di uscita standard ((4-20mA)Per garantire prestazioni stabili e affidabili del trasmettitore sono stati effettuati rigorosi test e screening di invecchiamento di componenti, semilavorati e prodotti finiti.
| Parametri di prestazione diSensore di pressione industriale Trasmettitore |
| Intervallo di misura |
- 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi |
0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine |
± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70°C ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10g,55Hz 2kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex ia IIC T6 Ga |
| Classificazione di protezione |
Protezione IP65 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 4 kg |
Caratteristiche del prodottoTrasmettitore per sensori di pressione industriali:
- 1- Ampia gamma di misurazioni, varie opzioni di interfaccia di pressione
- 2Opzioni di segnale di uscita diverse
- 3. regolabile a zero e a scala completa
- 4. Alta precisione, connessioni di processo multiple sterili
Applicazioni diTrasmettitore per sensori di pressione industriali:
- Adatto per misurare gas e liquidi non corrosivi con 316L.
- Industria medica, biofarmaceutica e igiene alimentare per la lavorazione sterile.
- Utilizzato nell'industria della carta e chimica, nonché per il livello delle acque reflue e delle bevande.
| Segnale di uscita ofTrasmettitore per sensori di pressione industriali |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| Consigli per ordinarefTrasmettitore di pressione industriale |
- 1. Assicurare la compatibilità: al momento della selezione del prodotto, verificare che il mezzo di prova sia compatibile con le parti di contatto del prodotto.
- 2. Prodotti a prova di esplosione: si noti che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
- 3Fornitura di alimentazione per display: quando si ordina un trasmettitore con testa di display LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20 VDC.
- 4Protezione da fulmini: per garantire il funzionamento affidabile del prodotto,si consiglia di installare sul posto dispositivi di protezione contro i fulmini e di assicurare che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
- 5. Opzioni di cavo: la lunghezza di cavo predefinita è zero, e ci sono tre tipi di materiali per i cavi tra cui scegliere.Se è necessario un altro materiale per il cavo, si prega di indicarlo nel modulo di ordine.
- 6Requisiti speciali: in caso di esigenze particolari, quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o RF, si prega di informarci e indicarlo nell'ordine.
| Guida agli ordiniSensore di pressione industriale Trasmettitore |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IB |
Trasmettitore di pressione generale |
IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| Se |
Trasmettitore di pressione a prova di umidità |
IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
|
|
| IC |
Trasmettitore ad alta pressione a temperatura |
|
|
| QI/QIT |
Grandi diaframmi/trasmettitori ad alta pressione |
|
|
| |
Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
Domande frequenti:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: I nostri trasmettitori a sensori di pressione sono caratterizzati da elevata precisione, durata e prestazioni eccellenti, con la possibilità di personalizzazione.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche attraverso i nostri servizi OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri stabilimenti produttivi hanno la capacità di produrre fino a 30.000 trasmettitori per sensori di pressione al mese, assicurandoci di poter soddisfare ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per una produzione e consegna in modo regolare.
4D: Qual è il periodo di consegna tipico?
R: I modelli standard hanno in genere un periodo di consegna di 5~8 giorni lavorativi, mentre i prodotti personalizzati possono variare.
5D: Qual è il prezzo dei prodotti?
R: Offriamo prezzi competitivi con sconti disponibili per ordini di grandi quantità o partnership a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: I nostri prodotti hanno una garanzia di 24 mesi dalla data di spedizione e il nostro servizio post-vendita garantisce risposte rapide entro 24 ore insieme al supporto di istruzione remota tramite rete PC.
