Trasmettitore di pressione differenziale per gasodotti e condotte liquide

Informazioni di base
Luogo di origine: Cina
Marca: HT SENSOR
Certificazione: ISO9001
Numero di modello: BP93420D-II
Quantità di ordine minimo: 1
Imballaggi particolari: Cartucce
Tempi di consegna: 5-8 giorno feriale
Termini di pagamento: L/C, D/P, T/T
Capacità di alimentazione: 3000 PCS/Mese
Informazioni dettagliate
Modle: BP93420D-II Range: 0-10kpa~2Mpa
Potenza: 24VDC ((12-32VDC) 5VDC ((3-6.5Vdc) Output: 4-20mA RS485 0.2-2.2Vdc
Material: Stainless steel Thread: Male and female All can be
Tipo di pressione: Sensore del trasmettitore di pressione differenziale Protection Class: IP65
Test medium: Air oil water and so on Connector: Big DIN
Evidenziare:

Sensore di misurazione della pressione delle condotte liquide

,

Trasmettitore di pressione differenziale

,

Sensore di misurazione della pressione delle condotte di gas


Descrizione di prodotto

Trasmettitore di pressione differenziale per gasodotti e condotte liquide Sensore di misura della pressione

BP93420DIIDdifferenzialePrisurgenzaTrasmettitore



Introduzione del trasmettitore di pressione differenziale:



Il trasmettitore di pressione differenziale BP93420DII utilizza un sensore piezoresistivo a silicio diffuso.,e amplificare il segnale standard richiesto dal cliente e aumentare la visualizzazione sul campo.È ampiamente utilizzato nella misurazione della differenza di pressione di vari gas e liquidi nelle condotte nel petrolio- industria chimica, energia elettrica, idrologia e altre industrie.



Caratteristiche del prodottodi trasmettitore di pressione differenziale:



1Il trasduttore adotta un design di struttura in acciaio inossidabile, struttura compatta, installazione conveniente.

2Dopo una rigorosa compensazione della temperatura e uno screening dell'invecchiamento, per garantire prestazioni stabili e affidabili.
3L'interfaccia elettrica può essere esterna o direttamente collegata.



Applicazionidi trasmettitore di pressione differenziale:

  • 1È adatto per la misurazione della pressione differenziale di vari gas o liquidi nelle condotte di petrolio, chimica, energia elettrica, idrologia e altre industrie.
  • 2Utilizzato per il controllo dei processi in campo industriale.
  • 3- Misurazione della pressione differenziale dei tubi e dei forni



Parametri delle prestazionidi trasmettitore di pressione differenziale:
Intervallo di misura 0-10KPa......~2MPa
Tipo di pressione Pressione differenziale
Sovraccarico a un lato ≤ 3 volte l'intervallo nominale
Pressione statica Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa
Precisione @ 25°C ±0,25% (tipico) ±0,5% (massimo)
Ripetibilità ±0,03% (tipico) ±0,05%FS (massimo)
Isteresi ±0,03% (tipico) ±0,05%FS (massimo)
Stabilità a lungo termine ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa)
Drift a temperatura zero ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa)
Differenze di temperatura ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa)
Temperatura di compensazione 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C
Temperatura di funzionamento -30°C~80°C
Temperatura di conservazione -40°C~100°C
Vibrazione 10g,55Hz 2kHz
Materiale per le abitazioni 304316L
Materiale del diaframma 316L
Resistenza all'isolamento 100MΩ 100VDC
Classificazione a prova di esplosione Sicurezza intrinseca e resistenza alle esplosioni
Classificazione di protezione Protezione IP65
Peso ~ 0,45 kg





Segnale di uscita Tensione di alimentazione Tipo di uscita
4 ̊20 mA 12 ̊30VDC 2/3/4 di filo
010/20mA



3 fili

0/1 ¢5V
0.5·4.5V 5VDC

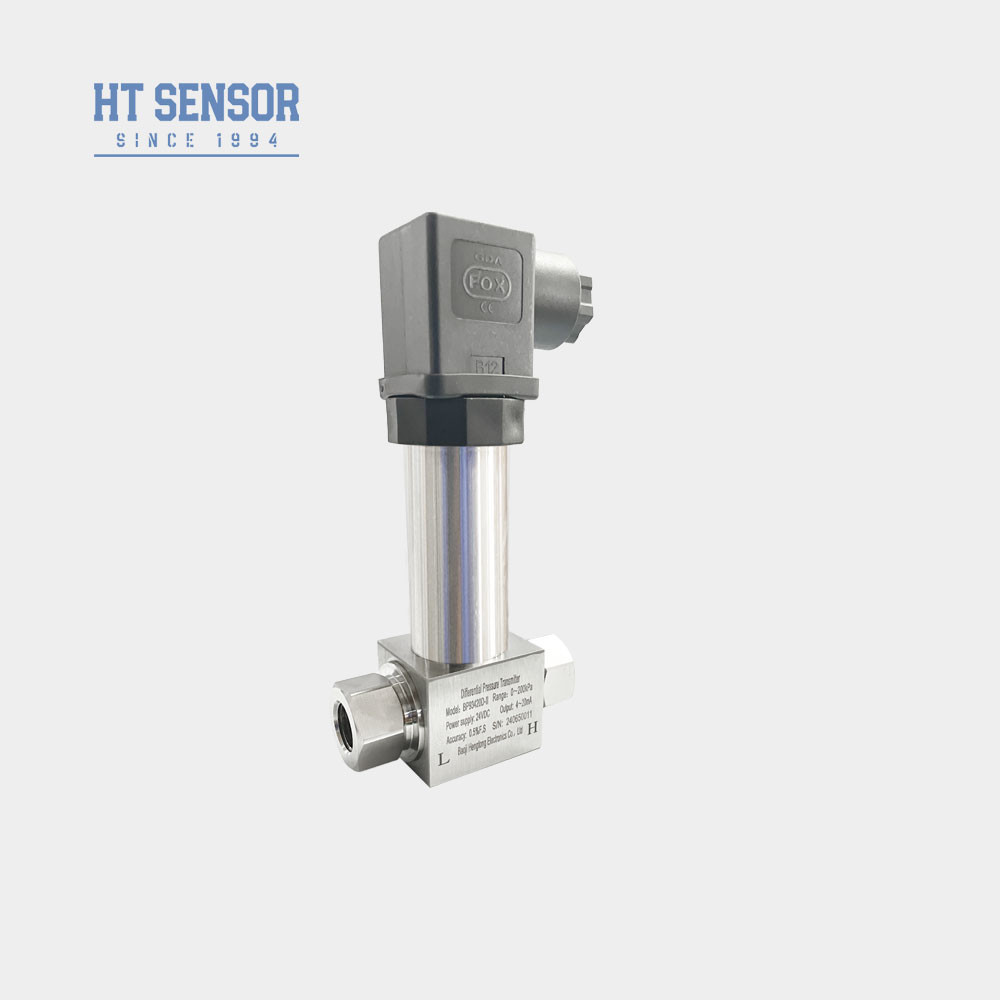

Trasmettitore di pressione differenziale per gasodotti e condotte liquide 0

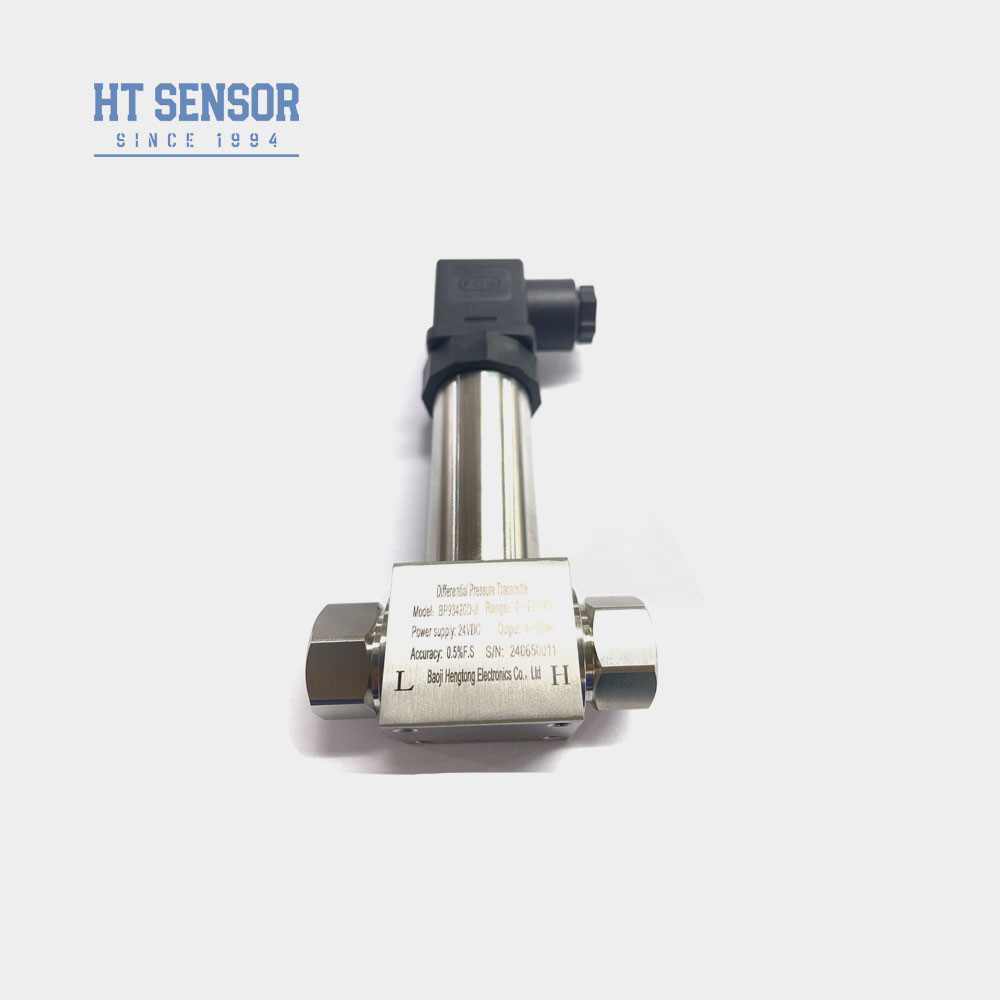

Trasmettitore di pressione differenziale per gasodotti e condotte liquide 1

Trasmettitore di pressione differenziale per gasodotti e condotte liquide 2

Trasmettitore di pressione differenziale per gasodotti e condotte liquide 3Trasmettitore di pressione differenziale per gasodotti e condotte liquide 4



Suggerimenti per ordinaredi trasmettitore di pressione differenziale:

Attenzione:

1Quando si seleziona un prodotto, assicurarsi che il mezzo sottoposto a prova sia compatibile con la parte di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono un display digitale.
3. Quando si ordina un trasmettitore con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4. Per garantire il funzionamento affidabile del prodotto,si raccomanda agli utilizzatori di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati alla terra.
5. I cavi non vengono forniti con cavi predefiniti. Se hai bisogno di cavi, ci sono tre materiali tra cui scegliere. Se non specificato, viene utilizzato di default il materiale del cavo in polietilene.Se sono necessari materiali diversi per i cavi, indicare nell'ordine.
6In caso di forte vibrazione, impatto istantaneo, forte interferenza elettromagnetica o radio-frequenza e altri requisiti speciali, si prega di informare e indicare nell'ordine.



Guida agli ordinidi trasmettitore di pressione differenziale:
BP93420XX Trasmettitore di pressione
  Codice Progetto di costruzione
DII Trasmettitore di pressione differenziale
  Intervallo di misura 0-10KPa......~2MPa
  Codice Fornitore di energia
D1 24VDC
D2 5VDC
D3 Altri
  Codice Segnale di uscita
S1 4 ¢ 20mADC S5 020mADC
S2 1 ′5VDC S6 0 ̊10VDC
S3 0 ′5VDC S7 0.5·4.5VDC
S4 010mADC
  Codice Connessione a pressione
J1 M20×1,5 maschio
J2 G1/2 Maschio
J3 G1/4 Maschio
J4 1/2 NPT maschio
J5 Altri
  Codice Connessione elettrica
B1 Hirschmann
B2 PG7 Plug
B3 Uscita del cavo sigillato
B4 Altri
  Codice Tipo di pressione
D Pressione differenziale


Trasmettitore di pressione differenziale per gasodotti e condotte liquide 5Trasmettitore di pressione differenziale per gasodotti e condotte liquide 6

FAQ:



1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?

R: I nostri sensori di pressione sono caratterizzati da elevata precisione, durata e prestazioni eccellenti, con la possibilità di personalizzazione.



2. D: Posso personalizzare specifiche speciali?

R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche attraverso i nostri servizi OEM e ODM.



3Q: Qual è la vostra capacità produttiva?

R: I nostri stabilimenti produttivi hanno la capacità di produrre fino a 30.000 trasmettitori per sensori di pressione al mese, assicurandoci di poter soddisfare ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per una produzione e consegna di programmazione senza intoppi.



4D: Qual è il periodo di consegna tipico?

R: I modelli standard hanno in genere un periodo di consegna di 5~8 giorni lavorativi, mentre i prodotti personalizzati possono variare.



5D: Qual è il prezzo dei prodotti?

R: Offriamo prezzi competitivi con sconti disponibili per ordini alla rinfusa o partnership a lungo termine.



6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?

R: I nostri prodotti hanno una garanzia di 24 mesi dalla data di spedizione e il nostro servizio post-vendita garantisce risposte rapide entro 24 ore insieme al supporto di istruzione remota tramite rete PC.
