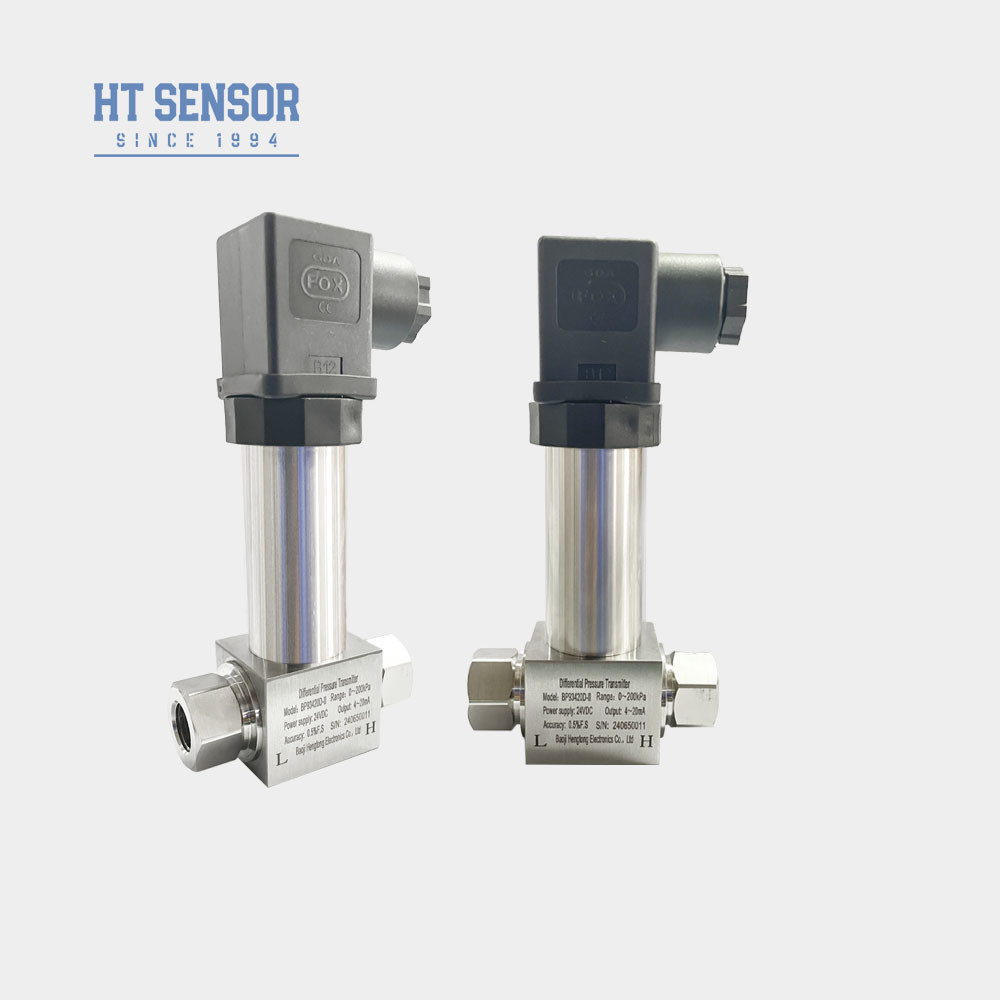

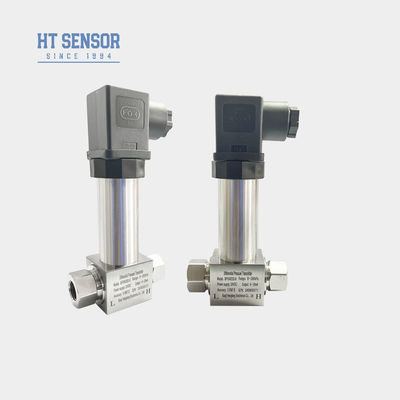

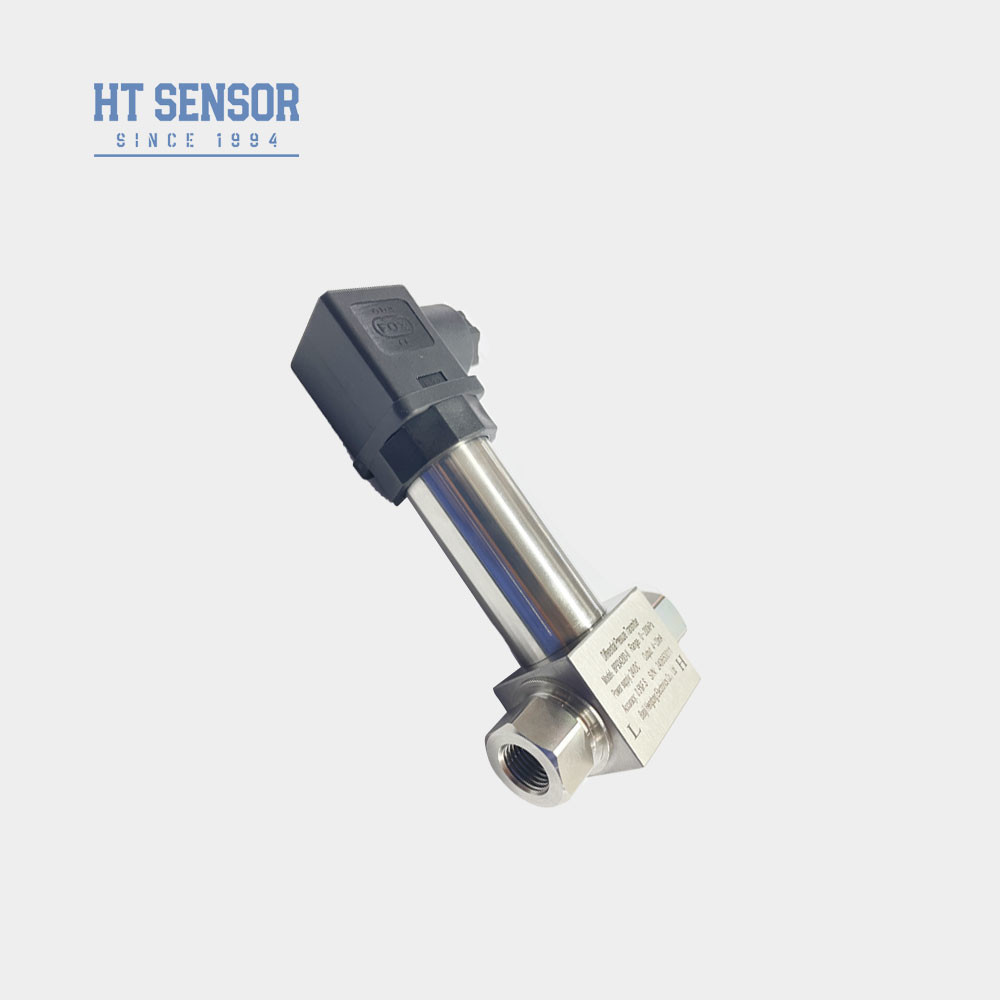

Trasmettitore di pressione differenziale con sensore di pressione differenziale di Dwyer a piiezoresistenza di silicio diffuso
Product Details
| Modello: | BP93420D-II | Distanza: | 0-20kpa~2Mpa |
|---|---|---|---|
| Potenza: | 5VDC 24VDC ((12-32VDC) | uscita: | 0.5-4.5V 4-20mA RS485 e così via |
| Materiale: | acciaio inossidabile | Filtro: | Uomo e donna possono essere OEM |
| Tipo di pressione: | Trasmettitore del sensore di pressione differenziale | Classe di protezione: | Protezione IP65 |
| Medium di prova: | Olio di aria e acqua | Collegamento: | grande DIN |
| Evidenziare |
Trasmettitore di pressione differenziale di silicio pieo-resistivo diffuso,Sensore di pressione differenziale Dwyer,Trasmettitore di pressione differenziale Dwyer |
||
Product Description
Trasmettitore di pressione differenziale con sensore di pressione differenziale di Dwyer a piiezoresistenza di silicio diffuso
BP93420DIIDdifferenzialePrisurgenzaTrasmettitore
Introduzione del trasmettitore di pressione differenziale:
Il trasmettitore di pressione differenziale BP93420DII utilizza un sensore piezoresistivo a silicio diffuso.È applicabile alla misurazione del differenziale di pressione di vari gas e liquidi nelle condotte in settori come il petrolio, chimica, elettrica, idrologica, ecc.
Caratteristiche del prodottodi trasmettitore di pressione differenziale:
- Il trasmettitore adotta una struttura in acciaio inossidabile, una struttura compatta e un'installazione facile.
- Dopo una rigorosa compensazione della temperatura e uno screening di invecchiamento, per garantire prestazioni stabili e affidabili.
- L'interfaccia elettrica può essere di tipo esterno o diretto.
Applicazionidi trasmettitore di pressione differenziale::
- 1. Adatto per la misurazione della pressione differenziale di vari gas o liquidi nelle condotte nel settore petrolifero, chimico, dell'energia elettrica, dell'idrologia e di altre industrie.
- 2Utilizzato nel controllo dei processi di campo industriale.
- 3Misurazione della pressione differenziale dei tubi e dei forni.er
| Parametri delle prestazionidi trasmettitore di pressione differenziale: | |
|---|---|
| Intervallo di misura | 0-10KPa......~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura di compensazione | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 di filo |
| 010/20mA |
3 fili |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Suggerimenti per ordinaredi trasmettitore di pressione differenziale: |
1Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con le parti di contatto del prodotto (acciaio inossidabile 304 o 316L).
2Per garantire un funzionamento affidabile, it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniformSe il sovraccarico di una sola estremità è grave, il sensore sarà danneggiato.
3Durante l'installazione, le interfacce di pressione alle due estremità devono essere posizionate orizzontalmente per ridurre al minimo l'impatto della posizione di installazione sul prodotto.
4In caso di esigenze particolari quali forti vibrazioni, scosse istantanee, forti interferenze elettromagnetiche o interferenze a radiofrequenza, si prega di informarci e indicare nell'ordine.
5.Quando si ordina un trasmettitore dotato di una testina LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
| Guida agli ordinidi trasmettitore di pressione differenziale: | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa......~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
FAQ:
Q1:Sono Sei un produttore commerciale?
A1:Siamo produttori con più di 29 anni di esperienza.
Q2:Prodotto personalizzato
R2: Forniamo servizi OEM e di progettazione su misura.
Q3:Garanzia di qualità
R3:I nostri prodotti hanno una garanzia limitata da 12 a 18 mesi dalla data di spedizione all'acquirente originale.Questa garanzia non si applica a qualsiasi unità sono stati modificati- Abusato, trascurato.
Q4: Spedizione e imballaggio
A4:I prodotti sono generalmente spediti da Express internazionale, inclusi UPS,FedEx,DHL e INT per il trasporto prepagato,potete anche utilizzare il vostro conto di spedizione per ritirare,imballaggio standard per l'esportazione,compresa la certificazione di ispezione.
Q5:Contaccarci
A5:Abbiamo un team di vendita attivo ed esperto per servirvi in materia tecnica e commerciale. Basta lasciarci un messaggio o fare clic sul Servizio Online.
