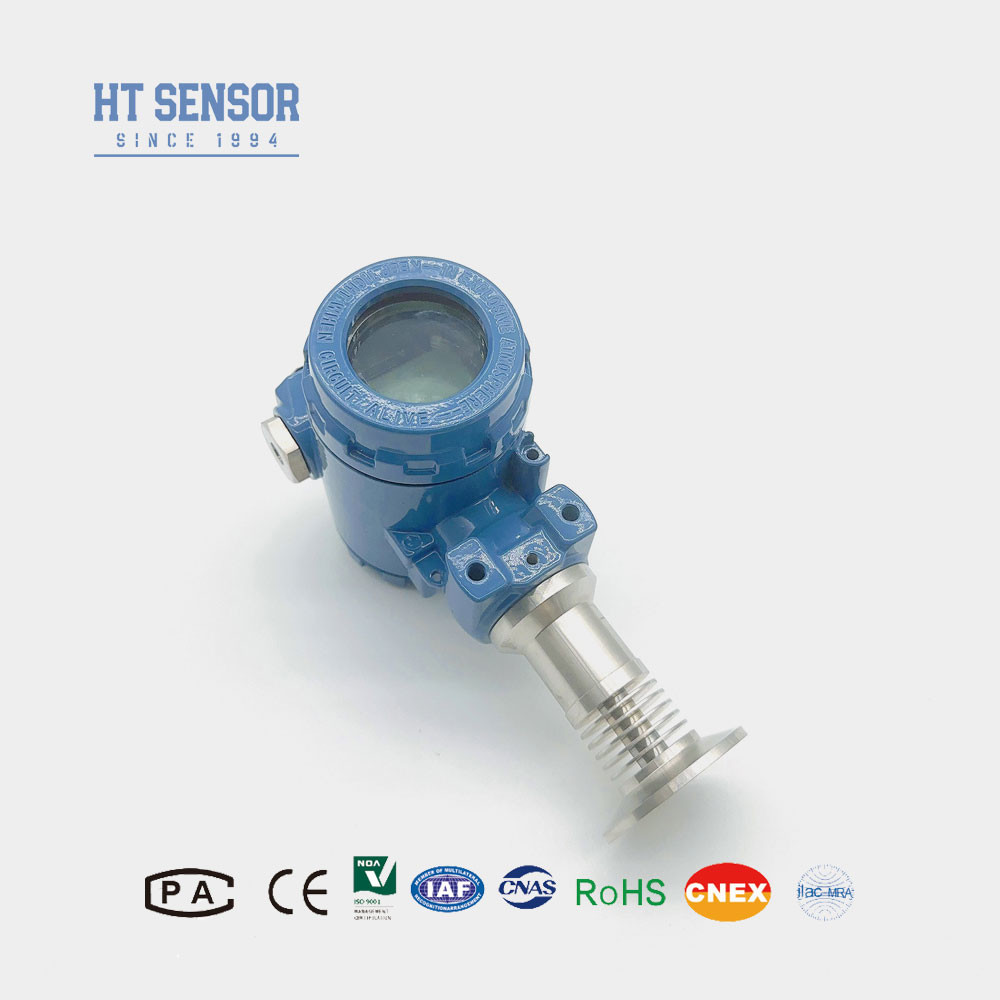

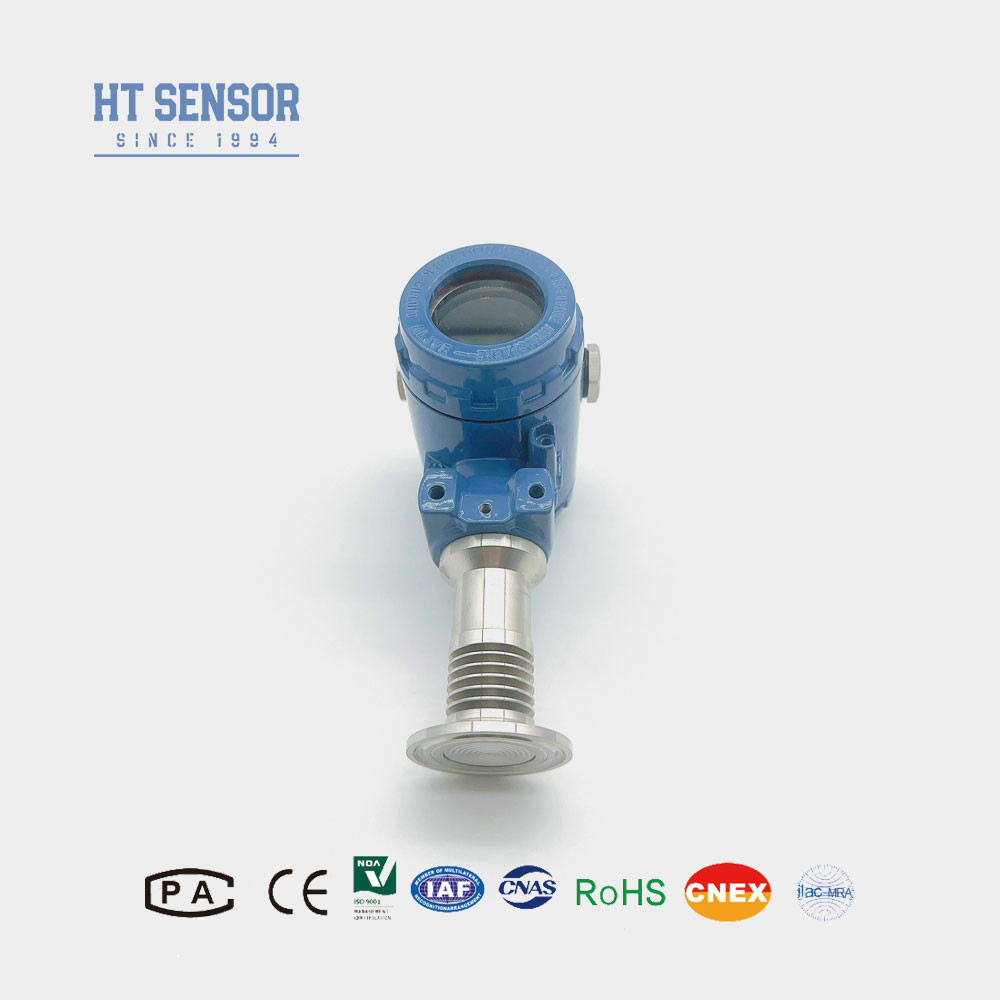

Sensore di pressione del diaframma trasmettitore per applicazioni ad alta temperatura sensore di pressione
Product Details
| Modello N.O.: | BP93420-IIIQT1 | Fornitore di energia: | 12-32VDC |
|---|---|---|---|
| di fuori: | Display 4-20mA+ | Tipo di pressione: | Pressione di misura, pressione assoluta, tensione sigillata |
| Distanza: | 0-35kpa~3.5Mpa | Tipo di struttura: | Trasmettitore del sensore di pressione del diaframma |
| Medium di misura: | Liquido, gas, colla per bevande e così via. | grado di precisione: | 00,5% |
| Classificazione IP: | Protezione IP65 | Personalizzazione: | Disponibile |
| Evidenziare |
Sensore di pressione del diaframma ad alta temperatura,Trasmettitore di sensori di pressione ad alta temperatura,Trasmettitore del sensore di pressione del diaframma |
||
Product Description
Trasmettitore di sensori di pressione del diaframma a scarico per applicazioni a pressione ad alta temperatura
BP93420-IIIQT1 Trasmettitore di pressione
Introduzione del sensore di pressione del diaframma a scarico:
- Il trasmettitore BP93420-IIIQT1 è un trasmettitore di pressione analogo con le seguenti caratteristiche chiave:
- 1Struttura a membrana piatta: la progettazione del diaframma di scarico del trasmettitore aumenta l'area di contatto con il mezzo misurato, migliorandone le prestazioni.
- 2Ampia gamma di temperature: il trasmettitore è progettato per funzionare in un'ampia gamma di temperature, consentendogli di adattarsi a diverse condizioni ambientali.
- 3- Capacità di sovraccarico: il trasmettitore ha una capacità di sovraccarico elevata, che gli consente di resistere a picchi di pressione e sovratensioni senza compromettere la sua funzionalità.
- 4Forte resistenza alla corrosione: i materiali e la costruzione del trasmettitore forniscono una robusta resistenza alla corrosione, rendendolo adatto per l'uso in vari ambienti difficili.
- 5Applicazione versatile: con queste caratteristiche,la serie di trasmettitori di pressione BP93420-IIIQT1 può essere applicata in una vasta gamma di settori e applicazioni che richiedono una misurazione affidabile della pressione in condizioni difficili.
- 6Questa ottimizzazione evidenzia i principali vantaggi del sensore di pressione BP93420-IIIQT1, sottolineando la sua idoneità all'uso in ambienti diversi e impegnativi.
| Parametri delle prestazionidiSensore di pressione del diaframma | |
| Intervallo di misurazione diSensore di pressione del diaframma | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ≤ 0,1%FS |
| Isteresi | ≤ 0,1%FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,3 kg |
Applicazioni disensore di pressione del diaframma a scarico:
- 1. Adatto per la misurazione di gas e liquidi non corrosivi con 316L.
- 2Utilizzato per la lavorazione asettica in ambito medico, biofarmaceutico, igiene alimentare e altri settori.
- 3Utilizzato nell'industria della carta e della chimica, nonché nella misurazione del livello delle acque reflue e della pressione dei serbatoi delle bevande, adatto ai sistemi di controllo idraulico e pneumatico.
| Segnale di uscita ofsensore di pressione del diaframma a scarico | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Consigli per ordinarefsensore di pressione del diaframma a scarico |
- 1. Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con la parte di contatto del prodotto.
- 2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
- 3. Quando si ordina un trasmettitore con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
- 4Per garantire il funzionamento affidabile del prodotto, si consiglia di installare sul posto dispositivi di protezione da fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
- 5In caso di esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o RF, si prega di informarci e indicare nell'ordine.

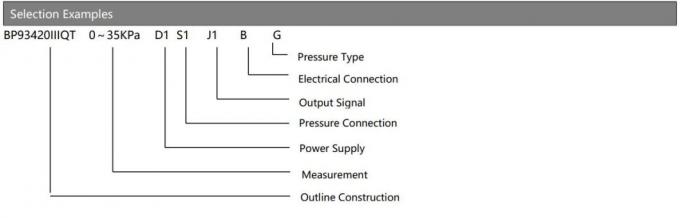

| Guida agli ordinisensore di pressione del diaframma a scarico | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI/QIT | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||

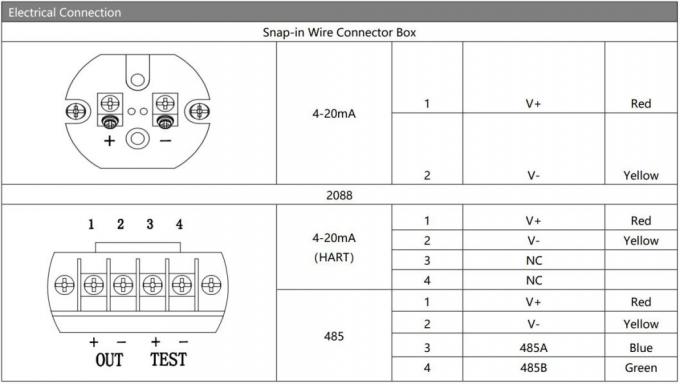

| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
Domande frequentisensore di pressione del diaframma a scarico:
1. D: Quali sono le caratteristiche del vostro sensore di pressione del diaframma a scaricoTrasmettitori?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
