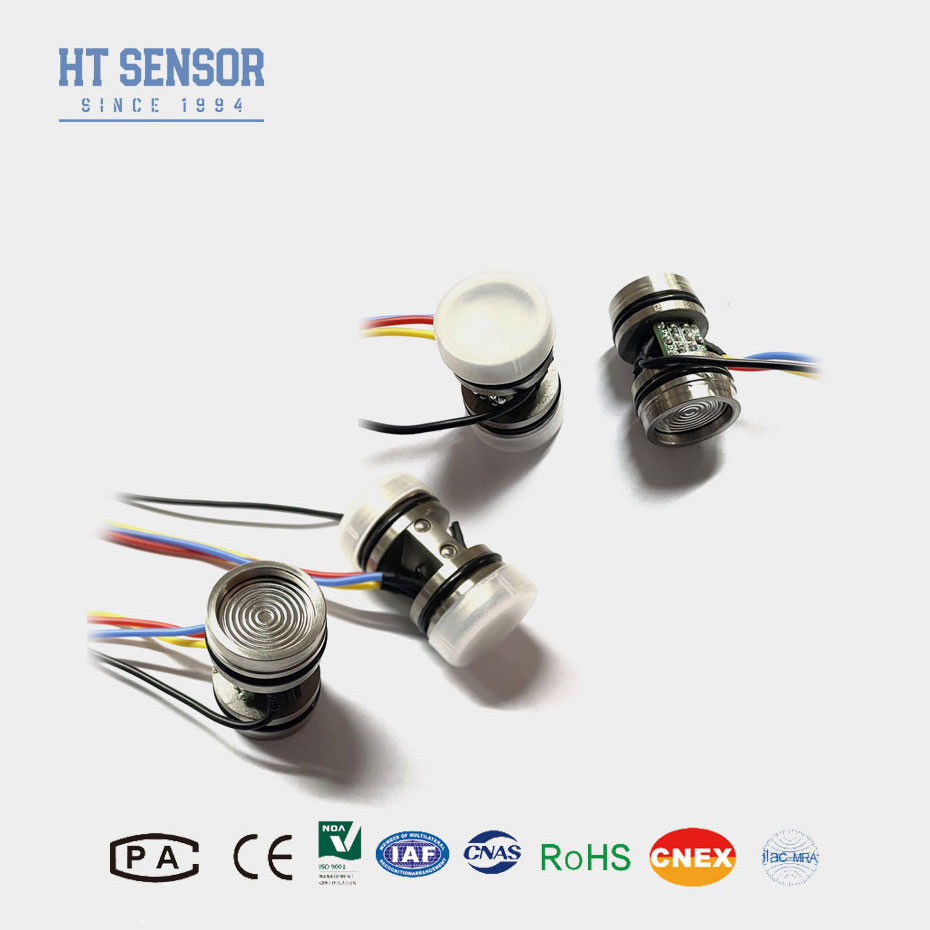

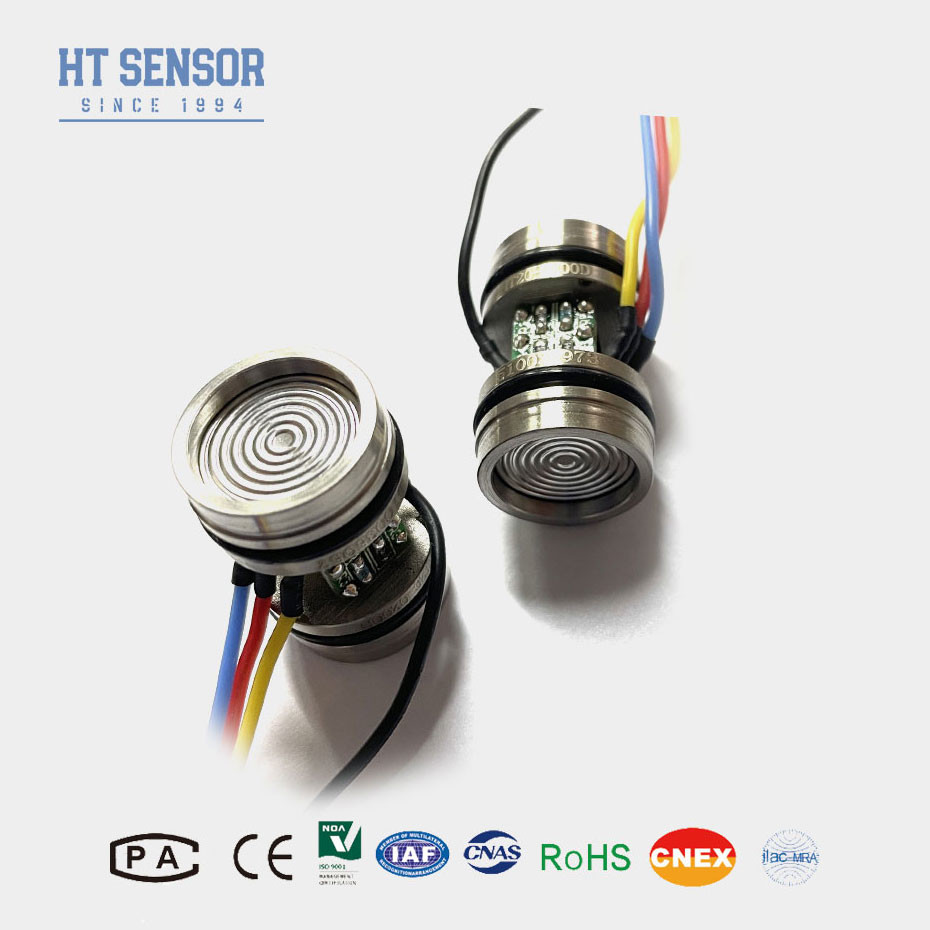

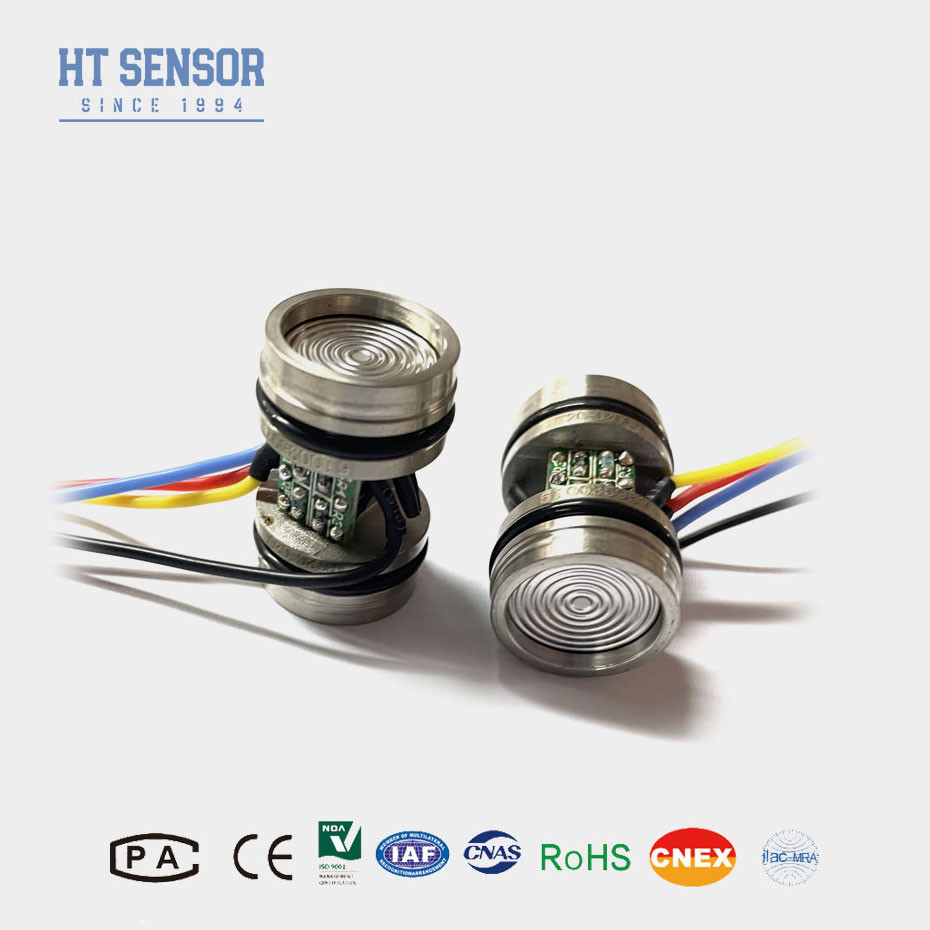

HT20V 100mv Sensore di pressione 10VDC Sensore di pressione differenziale pieoresistivo per liquidi

HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT Sensor
Certificazione: CE,RoHs,ISO9001
Numero di modello: HT20V
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 pezzi al mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT20V Tipo di cablaggio: Quattro fili
Medium di misura: Gas e liquidi personalizzato: personalizzato
Potenza: 10VDC Pacchetto di trasporto: Cartucce
Tipo: Sensore di pressione piezoresistivo differenziale Tipo di segnale di uscita: Tipo analogo
Materiale: Acciaio inossidabile Personalizzazione: Disponibile Richiesta personalizzata
Evidenziare:

Sensore di pressione del liquido

,

Sensore di pressione differenziale per liquidi

,

Sensore di pressione differenziale pieoresistivo

Descrizione di prodotto

HT20V 100mv Sensore di pressione 10VDC Sensore di pressione differenziale pieoresistivo per liquidi 0
Introduzione di un sensore di pressione in silicio diffuso differenziale:
HT20VIl sensore è costituito da un diaframma di silicio con elementi piezoresistivi in esso diffusi, formando un circuito di ponte Wheatstone.Fa deformare il diaframma.Questa deformazione modifica la resistenza degli elementi piezoresistivi, destabilizzando il ponte Wheatstone.

Caratteristiche del prodottodi un'unità di controllo di velocità superiore a 20 V,:


1. Alta precisione: fornisce precise misurazioni della pressione differenziale.
2- Ottima stabilità: mantiene le prestazioni per lunghi periodi.
3Ampia gamma di misura: in grado di misurare pressioni differenziali da piccole a grandi.
4. Compensazione della temperatura: garantisce letture accurate su un ampio intervallo di temperatura.


Applicazionidi un'unità di controllo di velocità superiore a 20 V,:
  1. Controllo dei processi: monitoraggio e controllo delle differenze di pressione nei processi industriali.
  2. Sistemi HVAC: misurazione delle differenze di pressione dell'aria per un funzionamento efficiente del sistema.
  3. Misurazione del flusso: utilizzato in combinazione con elementi di flusso come le piastre di orifizio per misurare il flusso di fluido.
  4. Monitoraggio dei filtri: rilevamento di cadute di pressione attraverso i filtri per indicare l'intasamento.
  5. Misurazione del livello: misurazione del livello dei liquidi nei serbatoi rilevando la differenza di pressione tra il livello del liquido e un punto di riferimento.
Performance elettricadi un'unità di controllo di velocità superiore a 20 V,:
  1. Fonte di alimentazione: ≤10VDC
  2. Voltaggio di uscita in modalità comune: 50% dell'input (tipico)
  3. Impedenza di ingresso:4KΩ~20KΩ
  4. Impedanza di uscita:2.5KΩ~6KΩ
  5. Connessione elettrica: filo ad alta temperatura da 100 mm.
Parametri delle prestazionidi un'unità di controllo di velocità superiore a 20 V,:
Intervallo di misura 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
  Tipologia Max. Unità
Linearità   ± 0.15 ± 0.3 % F.S.
Ripetibilità  0.05 0.1 % F.S.
Isteresi    0.05 0.1 % F.S.
0 uscita di compensazione   0 ± 1 0 ± 2 mV
Produzione su larga scala   ≤ 20KPa 50 ± 1 50 ± 2 mV
≥ 35 kPa 100 ± 1 100 ± 2 mV
Temperatura di offset zero. ≤ 20KPa ± 1 ±2.5 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Temperatura a scala completa. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendi il valore più piccolo tra 3 volte la scala completa o 4MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 %  F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 45 g
I parametri sono sottoposti a prova alle seguenti condizioni: tensione costante di 10V e temperatura ambiente di 25oC


Progetto di costruzionedi un'unità di controllo di velocità superiore a 20 V,
Dimensione HT20V 100mv Sensore di pressione 10VDC Sensore di pressione differenziale pieoresistivo per liquidi 1
Altre note: L'estremità di uscita è il terminale positivo.
Connessione elettrica e compensazionedi un'unità di controllo di velocità superiore a 20 V,

HT20V 100mv Sensore di pressione 10VDC Sensore di pressione differenziale pieoresistivo per liquidi 2


Esempi di selezione
HT20V 100mv Sensore di pressione 10VDC Sensore di pressione differenziale pieoresistivo per liquidi 3
Suggerimenti per ordinare
1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere il
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.

Società


HT20V 100mv Sensore di pressione 10VDC Sensore di pressione differenziale pieoresistivo per liquidi 4
Domande e risposte

1.Q: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.

2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM

3.Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
.
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.

5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine
.
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
