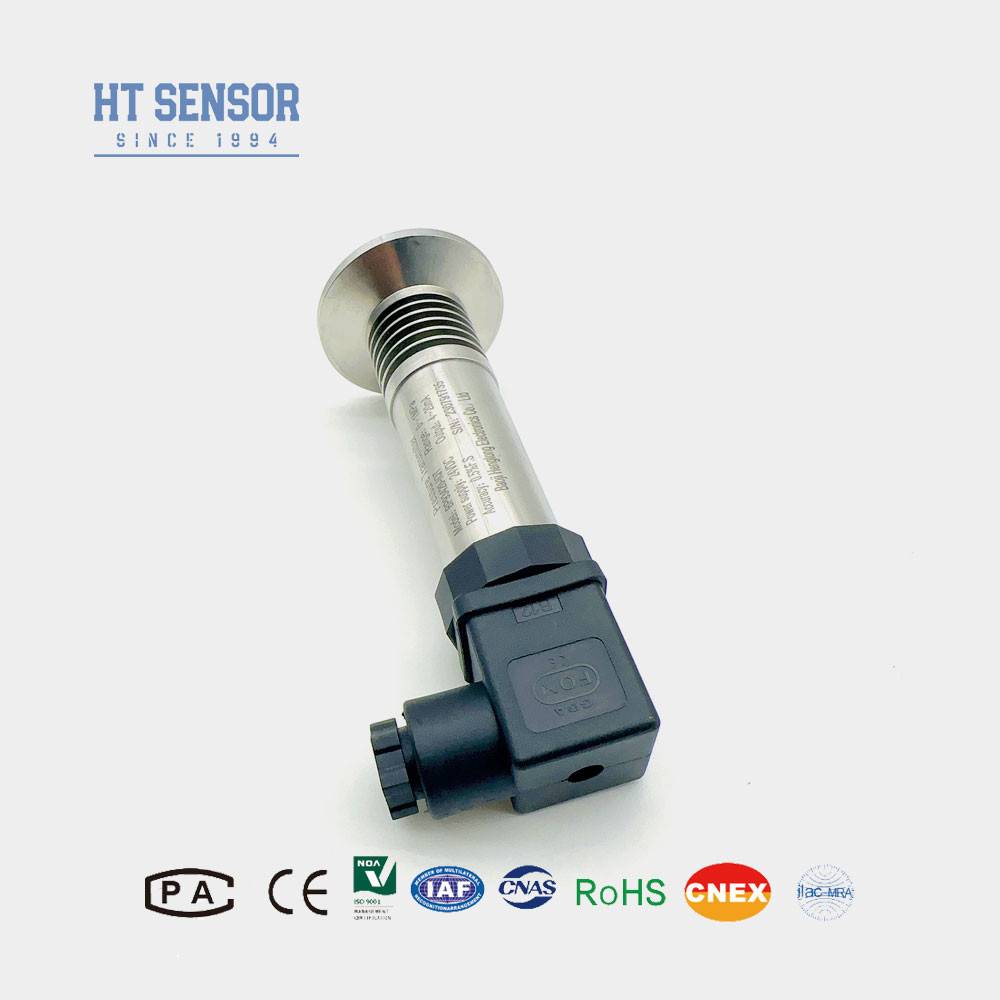

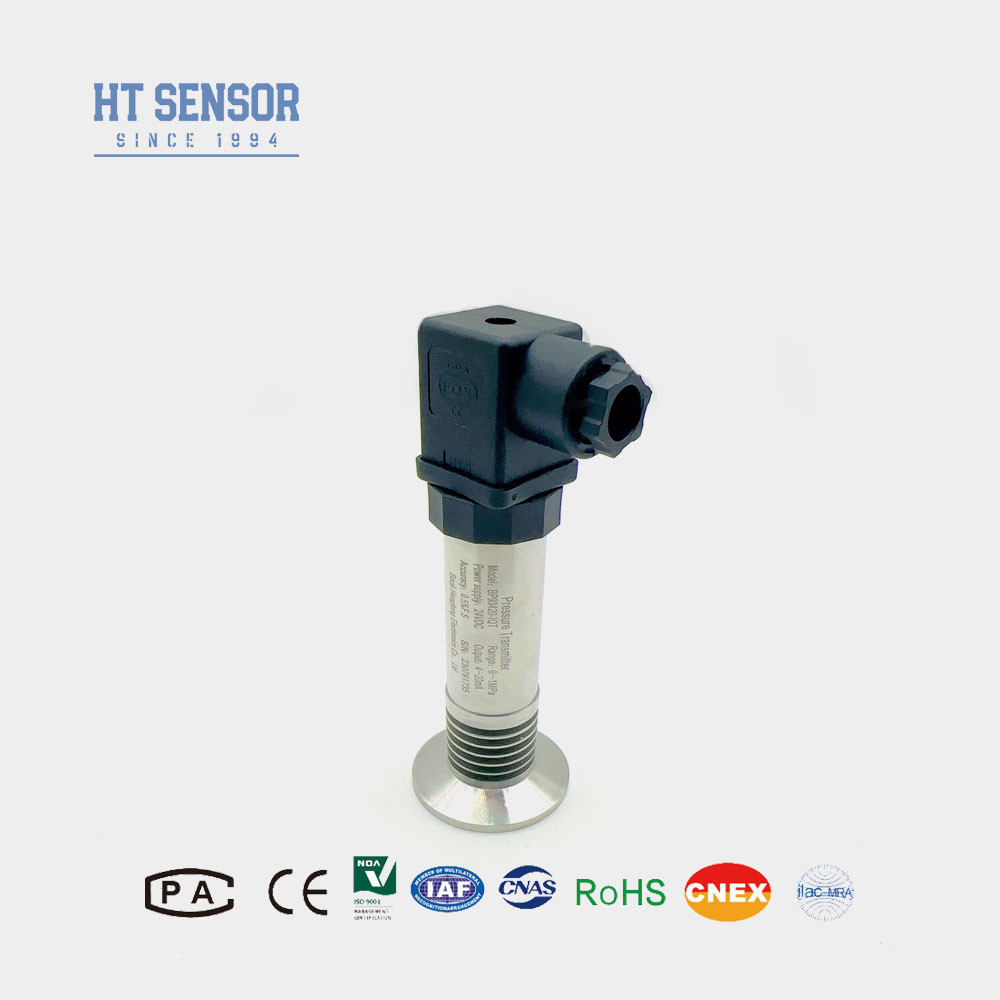

BP93420-IQT Trasmettitore di pressione
Introduzione del sensore di pressione del diaframma a scarico:
Il sensore di pressione a membrana piana BP93420-IQT utilizza un elastomero realizzato con materiali importati, insieme alla tecnologia di isolamento del diaframma.,eliminare il rischio di blocco del mezzo non viscoso durante la misurazione.Questa progettazione integrata rende il trasmettitore adatto per le applicazioni di misurazione della pressione e di controllo che coinvolgono mezzi viscosi come rivestimenti chimici, vernice, fango, asfalto e petrolio greggio.
| Parametri delle prestazionidi sensore di pressione del diaframma: |
| Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità |
≤ 0,1%FS |
| Isteresi |
≤ 0,1%FS |
| Stabilità a lungo termine |
± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC (personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione di protezione |
Protezione IP65 |
| Peso |
~ 0,3 kg |
Caratteristiche del prodottodi sensore di pressione del diaframma:
1Ampia gamma di misurazioni, varie opzioni di interfaccia di pressione.
2Opzioni di segnale di uscita diverse.
3Regolabile a zero e a scala completa.
4Alta precisione, connessioni di processo sterili multiple.
Applicazionidi sensore di pressione del diaframma:
1. Adatto per misurare gas e liquidi non corrosivi con 316L.
2- industria medica, biofarmaceutica e igiene alimentare per la lavorazione sterile.
3Utilizzato nell'industria della carta e della chimica, nonché per la misurazione del livello delle acque reflue e della pressione delle lattine di bevande.
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocollo di comunicazione RS485 |
3.6 ~ 30V / batteria |
4 fili |
| Suggerimenti per ordinare |
1. Compatibilità dei media
Quando si seleziona un prodotto, assicurarsi che il supporto da misurare sia compatibile con i componenti bagnati del sensore.Questa compatibilità è fondamentale per il funzionamento affidabile e corretto del dispositivo.
2Prodotti a prova di esplosione
Si prega di notare che i prodotti a prova di esplosione non includono un display digitale di serie al momento dell'ordine.Questo è un fattore importante da considerare se è necessario un display digitale per la vostra applicazione.
3- Terminazione e protezione da fulmini
Per garantire il funzionamento affidabile del prodotto, si raccomanda di installare sul posto dispositivi di protezione contro i fulmini e di assicurare la corretta messa a terra del prodotto e dell'alimentazione.Questo aiuterà a proteggere il sensore contro i disturbi elettrici, mantenendo prestazioni costanti.
4. Opzioni per il cavo
Il prodotto non viene fornito con un cavo collegato per impostazione predefinita. Se è necessario un cavo, sono disponibili tre opzioni di materiale: polietilene, PVC e blindato.l'opzione del cavo in polietilene sarà utilizzata di defaultSe richiedete un altro materiale del cavo, indicatelo nel modulo d'ordine.
5- Requisiti speciali
Per applicazioni con esigenze particolari, quali forti vibrazioni, forza di impatto istantanea o interferenze elettromagnetiche/radiofrekvenziali intense,Si prega di informarci e fornire i dettagli nel vostro ordineQuesto ci permetterà di verificare l'idoneità del prodotto alle vostre esigenze applicative uniche.
| Guida d'ordine del sensore di pressione del diaframma a scarico |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IB |
Trasmettitore di pressione generale |
IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| Se |
Trasmettitore di pressione a prova di umidità |
IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
|
|
| IC |
Trasmettitore ad alta pressione a temperatura |
|
|
| QI1/QI2 |
Grandi diaframmi/trasmettitori ad alta pressione |
|
|
| |
Intervallo di misura |
- 100 kPa... 0 kPa~ 35kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
