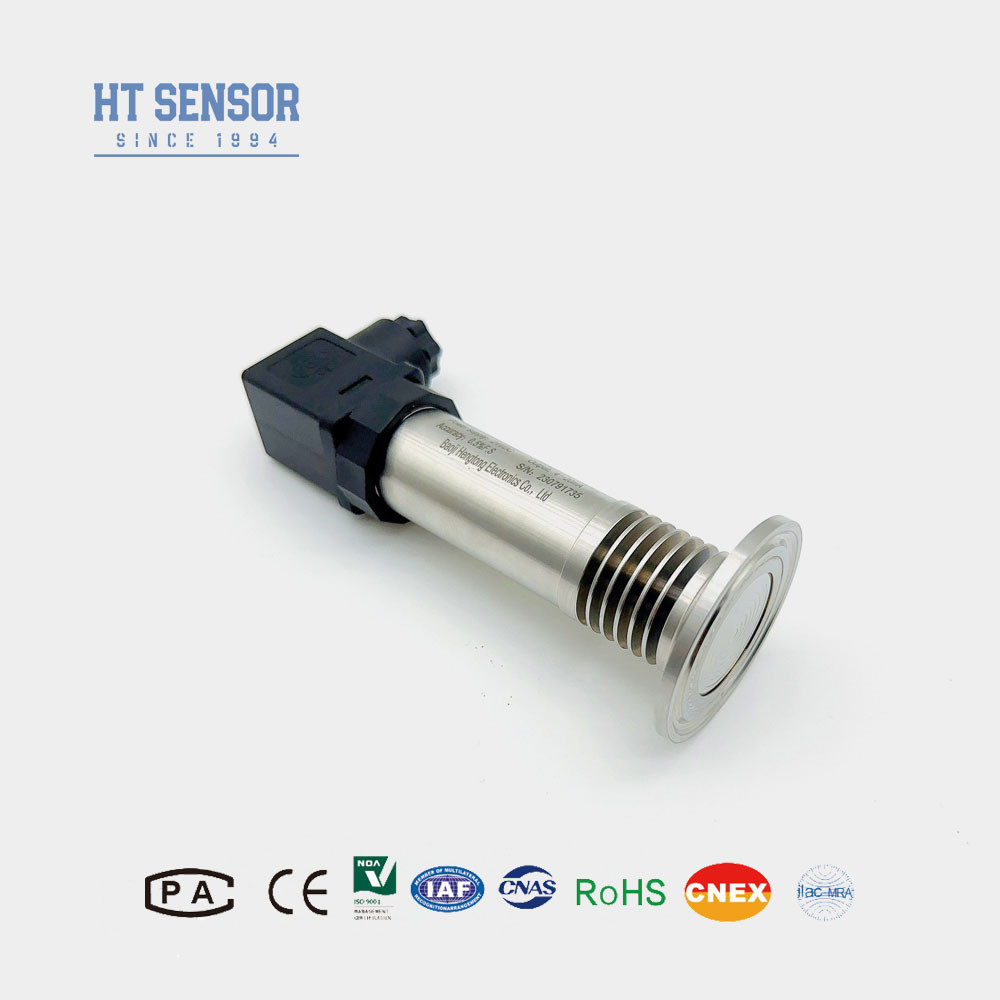

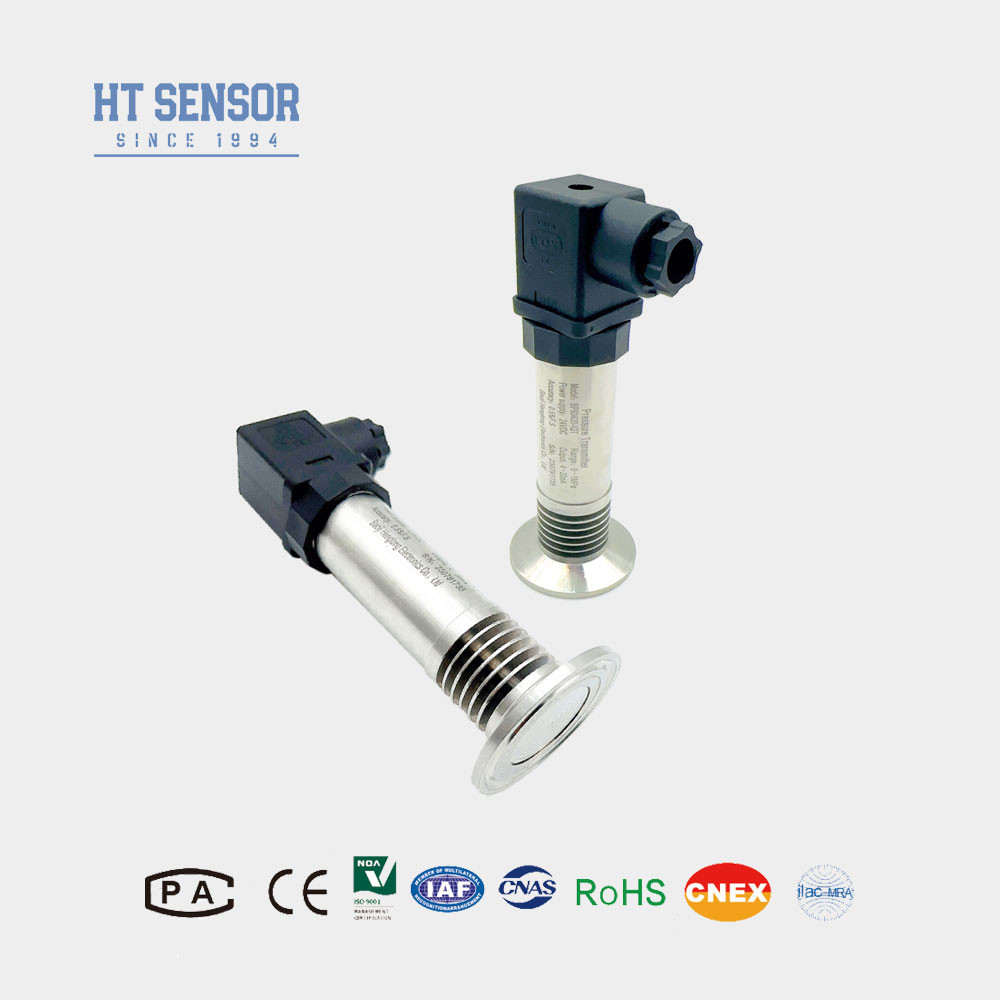

BP93420-IQT Trasmettitore di pressione
Introduzione del sensore di pressione del diaframma a scarico:
Il sensore di pressione BP93420-IQT è stato sottoposto a test rigorosi su vari parametri, garantendo prestazioni stabili e affidabili.Il suo grande diaframma esposto è efficace nel prevenire il blocco del porto di pressione causato dalla cristallizzazione mediaQuesto rende il sensore adatto per l'uso nelle industrie alimentari e sanitarie, dove la pulizia e l'igiene sono fondamentali.
| Parametri delle prestazionidi sensore di pressione del diaframma: |
| Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità |
≤ 0,1%FS |
| Isteresi |
≤ 0,1%FS |
| Stabilità a lungo termine |
± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC (personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione di protezione |
Protezione IP65 |
| Peso |
~ 0,3 kg |
Caratteristiche del prodottodi sensore di pressione del diaframma:
1Ampia gamma di misurazioni, varie opzioni di interfaccia di pressione.
2Opzioni di segnale di uscita diverse.
3Regolabile a zero e a scala completa.
4Alta precisione, connessioni di processo sterili multiple.
Applicazionidi sensore di pressione del diaframma:
1. Adatto per misurare gas e liquidi non corrosivi con 316L.
2- industria medica, biofarmaceutica e igiene alimentare per la lavorazione sterile.
3Utilizzato nell'industria della carta e della chimica, nonché per la misurazione del livello delle acque reflue e della pressione delle lattine di bevande.
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocollo di comunicazione RS485 |
3.6 ~ 30V / batteria |
4 fili |
| Suggerimenti per ordinare |
1Compatibilità con i media:
Quando si seleziona un prodotto, è essenziale assicurarsi che il supporto sottoposto a prova sia compatibile con le parti bagnate del prodotto.Questa è una considerazione fondamentale per garantire il corretto e affidabile funzionamento del sensore.
2Prodotti a prova di esplosione:
Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non sono dotati di display digitale di serie.Questo è un fattore importante da tenere in considerazione se è necessario un display digitale per l'applicazione.
3. Terminazione e protezione da fulmini:
Per garantire il funzionamento affidabile del prodotto, si consiglia agli utilizzatori di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano correttamente collegati a terra.Questa misura contribuirà a proteggere il sensore da disturbi elettrici e a mantenere prestazioni costanti.
4Opzioni di cavo:
Il prodotto non viene fornito con un cavo collegato di default. Se è necessario un cavo, sono disponibili tre opzioni di materiale: polietilene, PVC e blindato.il materiale per cavi in polietilene sarà utilizzato di defaultSe è necessario un altro materiale per il cavo, indicare questo nel modulo d'ordine.
5Requisiti speciali:
In caso di esigenze particolari quali forti vibrazioni, forza di impatto istantanea o forti interferenze elettromagnetiche/radiofrequenze, si prega di informarci e specificare tali dettagli nell'ordine.Questo ci permetterà di assicurarci che il prodotto sia adatto alle esigenze specifiche dell'applicazione.
| Guida d'ordine del sensore di pressione del diaframma a scarico |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IB |
Trasmettitore di pressione generale |
IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| Se |
Trasmettitore di pressione a prova di umidità |
IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
|
|
| IC |
Trasmettitore ad alta pressione a temperatura |
|
|
| QI1/QI2 |
Grandi diaframmi/trasmettitori ad alta pressione |
|
|
| |
Intervallo di misura |
- 100 kPa... 0 kPa~ 35kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
