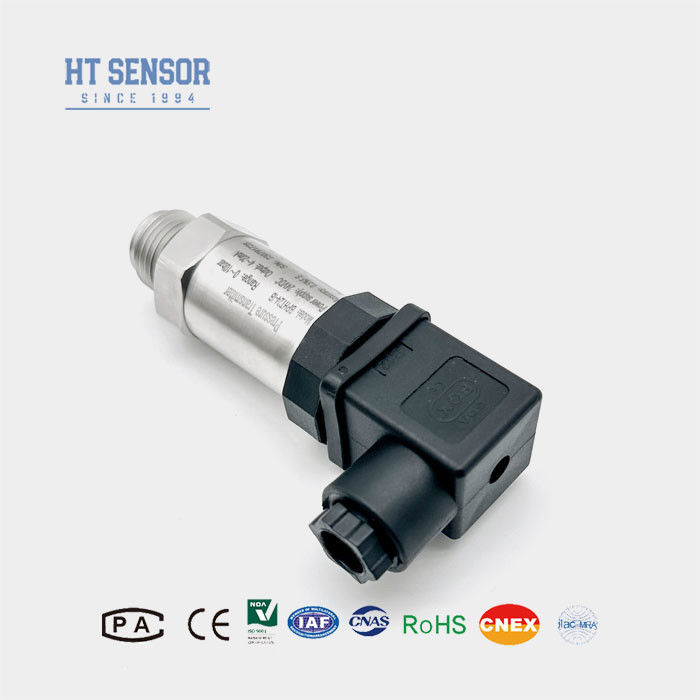

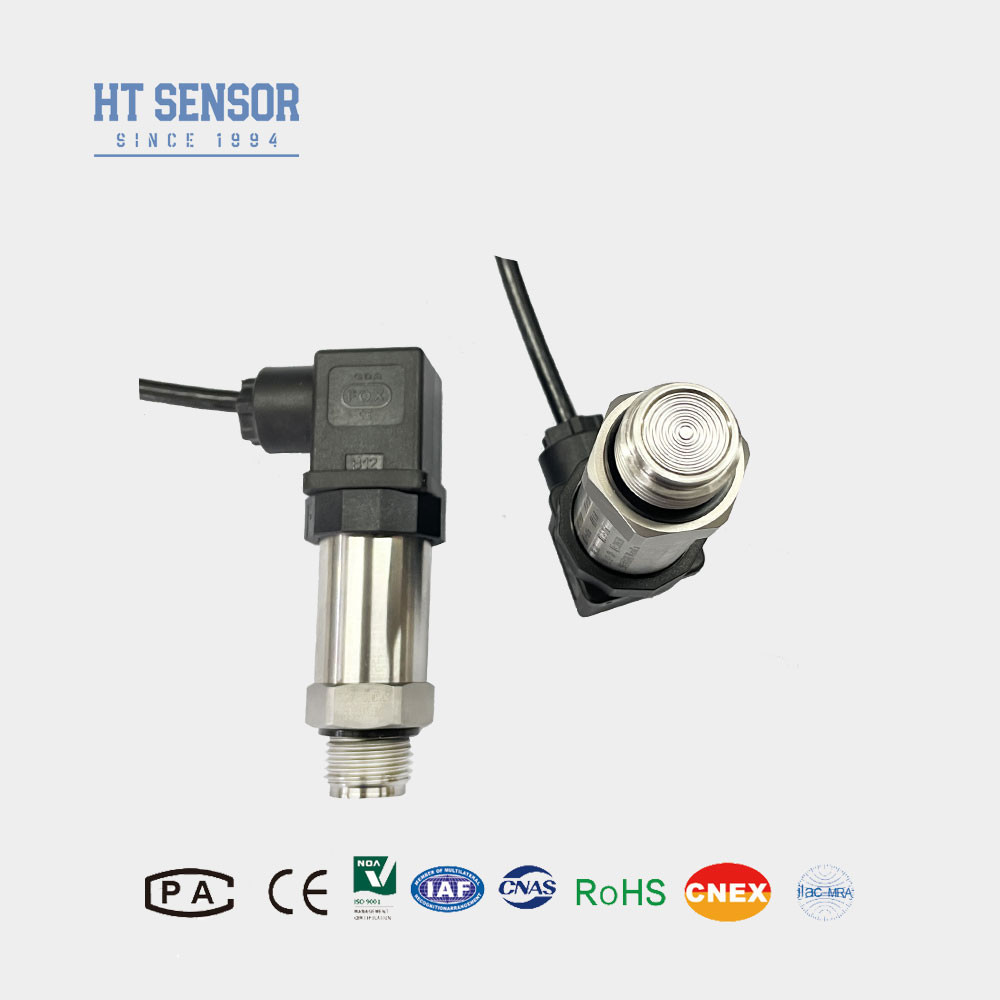

BPHT24Sensore di pressione del diaframma
Introduzione del sensore di pressione del diaframma a scarico:
BPHT24 sensore di pressione del diaframma a scarico trasmettitore Tecnologia di base e affidabilità:Il tipo anteriore in silicio diffuso adotta un sistema di nucleo in silicio diffuso importato e utilizza la tecnologia di sintonizzazione e compensazione digitaleQuesto garantisce prestazioni affidabili del prodotto e uscita stabile dal sensore.
Caratteristiche del prodottodi un'unità di trasmissione della pressione del diaframma a scarico:
1- Opzioni di interfaccia di pressione diverse.
2. Progettato per applicazioni igieniche per evitare la scalazione media.
3Alta precisione con una struttura in acciaio completamente inossidabile.
4Facile da pulire.
| Parametri delle prestazionidi un'unità di trasmissione della pressione del sensore di pressione del diaframma |
| Intervallo di misura |
0~10Kpa...~20MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi |
0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine |
± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione di protezione |
Protezione IP65 |
| Peso |
~ 0,25 kg |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocollo di comunicazione RS485 |
3.6 ~ 30V / batteria |
4 fili |
| Suggerimenti per ordinare |
- Quando si seleziona un prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti bagnate del prodotto.
- Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non sono dotati di display digitale di serie.
- Quando si ordina un trasmettitore con testa LCD o LED, l'alimentazione del trasmettitore deve essere di almeno 20VDC.
- Per garantire il funzionamento affidabile del prodotto, si raccomanda agli utilizzatori di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano correttamente collegati a terra.
- Il prodotto non include un cavo collegato per impostazione predefinita.sono disponibili tre opzioni di materiale: il polietilene è il materiale di default utilizzato se non sono fornite istruzioni specificheSe è necessario un altro materiale per il cavo, indicare questo nel modulo d'ordine.
- Per requisiti speciali quali forti vibrazioni, impatto istantaneo o forti interferenze elettromagnetiche/radiofrequenze, si prega di informarci e specificare questi dettagli nel vostro ordine.
| Guida agli ordinidi un'unità di trasmissione della pressione del diaframma a scarico |
| BPHT24 |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IX |
Visualizzazione del trasmettitore di pressione |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| T |
Trasmettitore di pressione resistente alle alte temperature |
|
|
| |
Intervallo di misura |
0~35Kpa...~20MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
