Sensore di pressione del diaframma trasmettitore per la protezione dell'ambiente e sensore di livello dell'industria dei liquidi
Product Details
| Modello N.O.: | BPHT24 | Distanza: | 0-10kpa~035mpa |
|---|---|---|---|
| Potenza: | 12-32VDC ((24VDC) | uscita: | 4-20mA e così via |
| Collegamento: | M20*1.5 G1/2 o 1/2NPT | Tipo: | Moltiplicatore di pressione a livello del diaframma |
| Medium di misura: | Colla per bevande ecc. | grado di precisione: | 00,5% FS |
| Materiale: | acciaio inossidabile | Personalizzazione: | OEM e ODM |
| Evidenziare |
Sensore di pressione del diaframma per l'industria dei liquidi,Sensore di pressione del diaframma a scarico per la protezione ambientale,Trasmettitore del sensore di pressione del diaframma |
||
Product Description
Trasmettitore di sensori di pressione del diaframma per la protezione dell'ambiente e l'industria dei liquidi

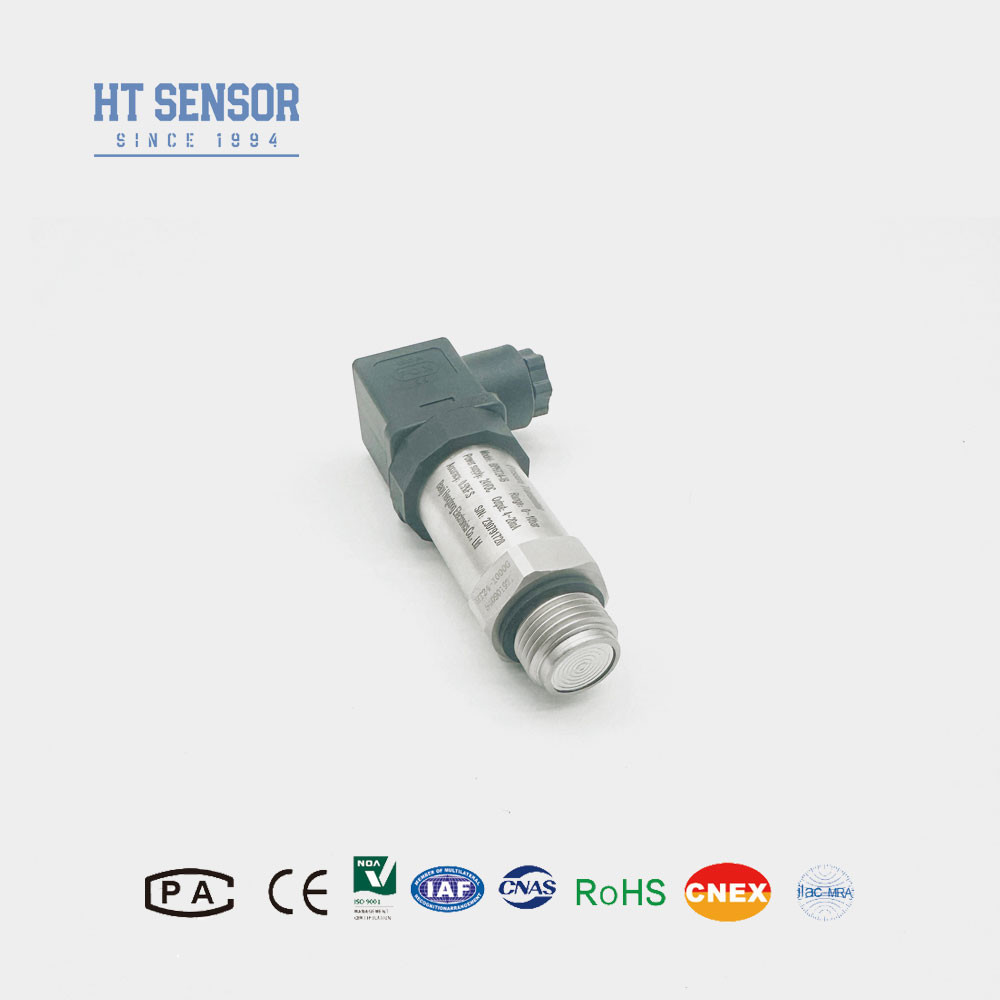

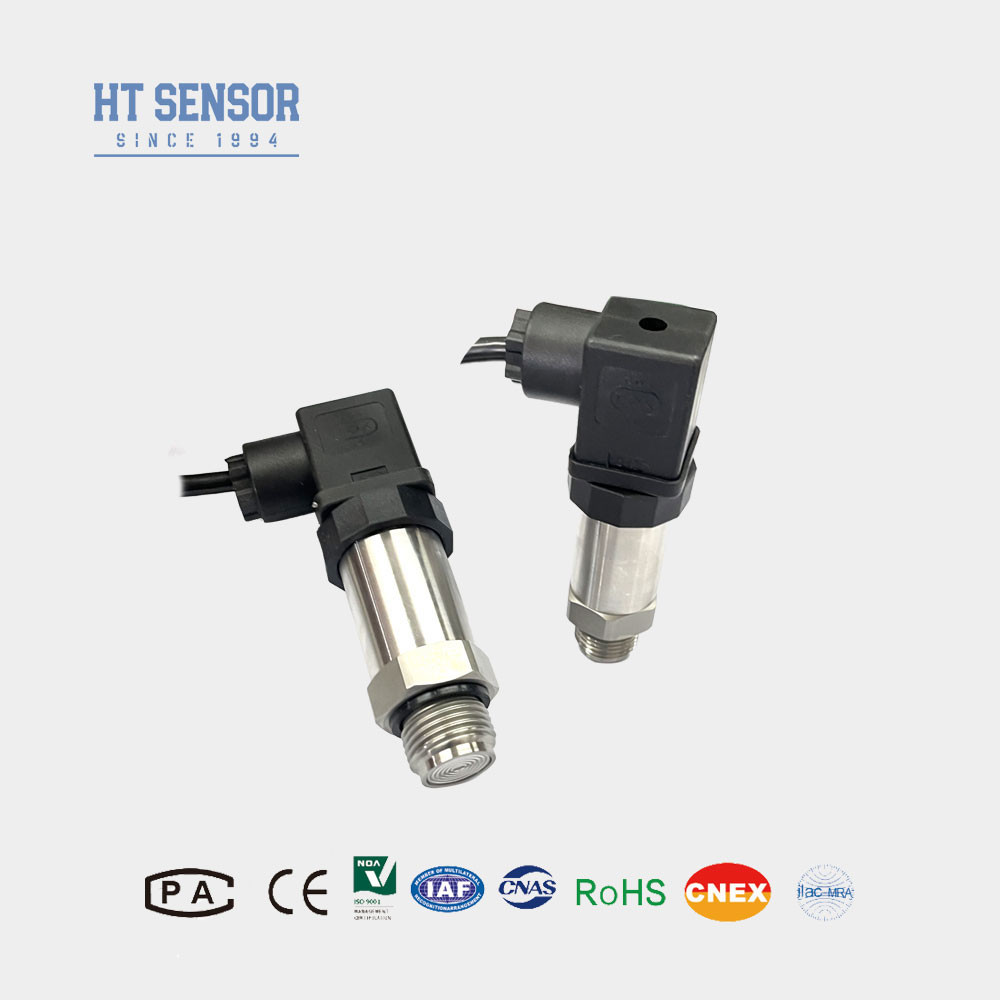

BPHT24Sensore di pressione del diaframma
Introduzione del sensore di pressione del diaframma a scarico:
BPHT24 sensore di pressione a diaframma a scarico Principio di misurazione e caratteristiche di prestazione: il sensore di pressione a diaframma piatto è composto da un deformazionometro e da una parte anteriore in silicio diffuso.L'estensimetro piatto diaframma fine di misurazione adotta un diaframma di lavaggio forte appositamente trattato. le particelle dure nel mezzo misurato non danneggeranno il diaframma di scarico isolato. ha una struttura compatta, resistenza alla corrosione, resistenza alle vibrazioni, resistenza agli urti di particelle,e ampia gamma di compensazione della temperatura.
Caratteristiche del prodottodi un'unità di trasmissione della pressione del diaframma a scarico:
1- Opzioni di interfaccia di pressione diverse.
2. Progettato per applicazioni igieniche per evitare la scalazione media.
3Alta precisione con una struttura in acciaio completamente inossidabile.
4Facile da pulire.
Applicazionidi un'unità di trasmissione della pressione del diaframma a scarico:
1. Adatto per misurare gas e liquidi non corrosivi con 316L.
2Ideale per la protezione dell'ambiente e l'industria chimica.
3Utilizzato nelle industrie marittime e aeronautiche.
4. Ben adatto per l'uso nelle industrie mediche, biofarmaceutiche e di igiene alimentare.
| Parametri delle prestazionidi un'unità di trasmissione della pressione del sensore di pressione del diaframma | |
| Intervallo di misura | 0~35Kpa...~20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,25 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
1Quando si seleziona un prodotto, assicurarsi che il mezzo sottoposto a prova sia compatibile con la parte di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono un display digitale.
3. Quando si ordina un trasmettitore con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4. Per garantire il funzionamento affidabile del prodotto,si raccomanda agli utilizzatori di installare sul sito dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5.Il cavo non viene fornito con il cavo di default collegato. Se è necessario il cavo, ci sono tre materiali tra cui scegliere. Se non sono fornite istruzioni specifiche,i materiali per cavi in polietilene saranno utilizzati di default.Se sono richiesti materiali diversi per i cavi, indicare nel modulo d'ordine.
6.In caso di esigenze particolari quali forti vibrazioni, impatto istantaneo, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informarci e di indicarlo nell'ordine.
| Guida agli ordinidi un'unità di trasmissione della pressione del diaframma a scarico | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| T | Trasmettitore di pressione resistente alle alte temperature | |||||||
| Intervallo di misura | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
Q1:Sono Sei un produttore commerciale?
A1:Siamo produttori con più di 29 anni di esperienza.
Q2:Prodotto personalizzato
R2: Forniamo servizi OEM e di progettazione su misura.
Q3:Garanzia di qualità
R3:I nostri prodotti hanno una garanzia limitata da 12 a 18 mesi dalla data di spedizione all'acquirente originale.Questa garanzia non si applica a qualsiasi unità sono stati modificati- Abusato, trascurato.
Q4: Spedizione e imballaggio
A4:I prodotti sono generalmente spediti da Express internazionale, inclusi UPS,FedEx,DHL e INT per il trasporto prepagato,potete anche utilizzare il vostro conto di spedizione per ritirare,imballaggio standard per l'esportazione,compresa la certificazione di ispezione.
Q5:Contaccarci
A5:Abbiamo un team di vendita attivo ed esperto per servirvi in materia tecnica e commerciale. Basta lasciarci un messaggio o fare clic sul Servizio Online.
