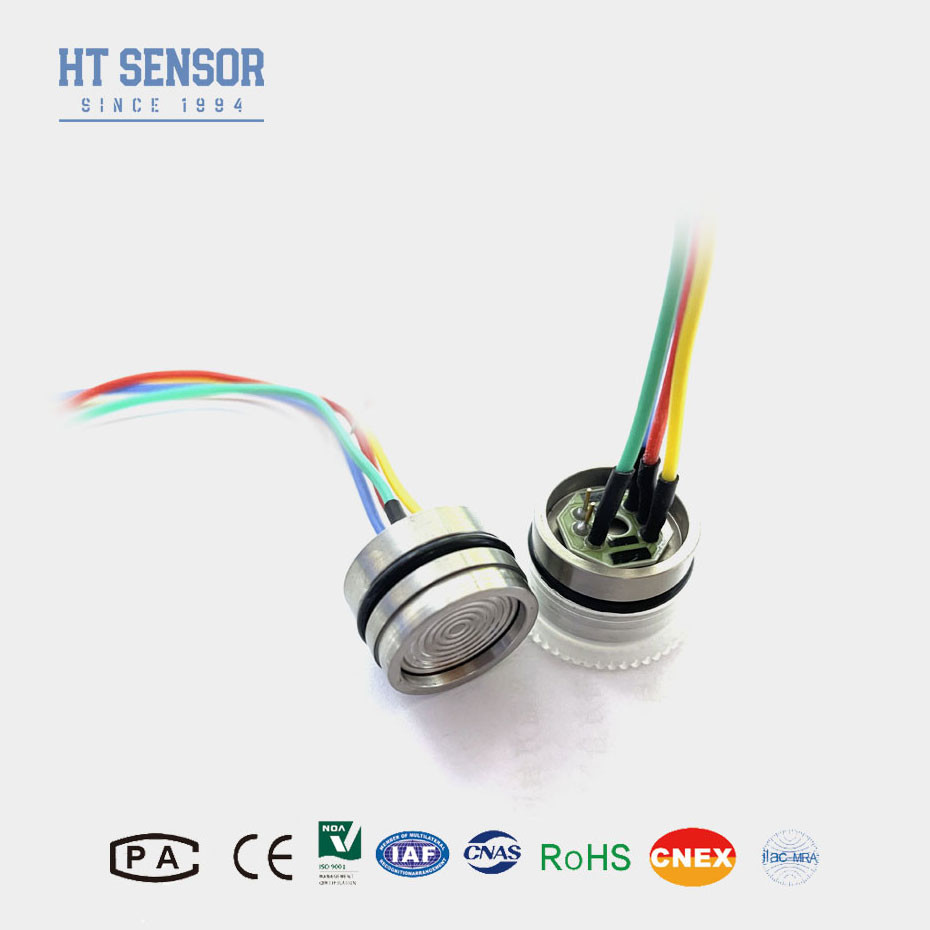

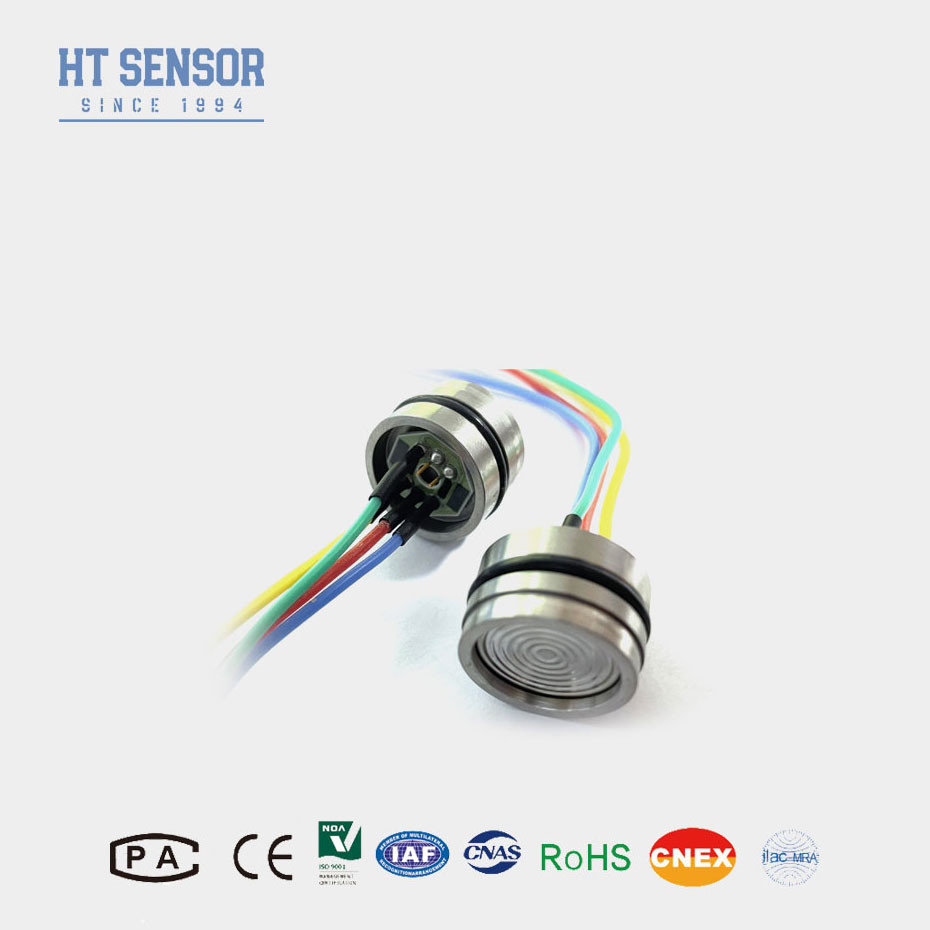

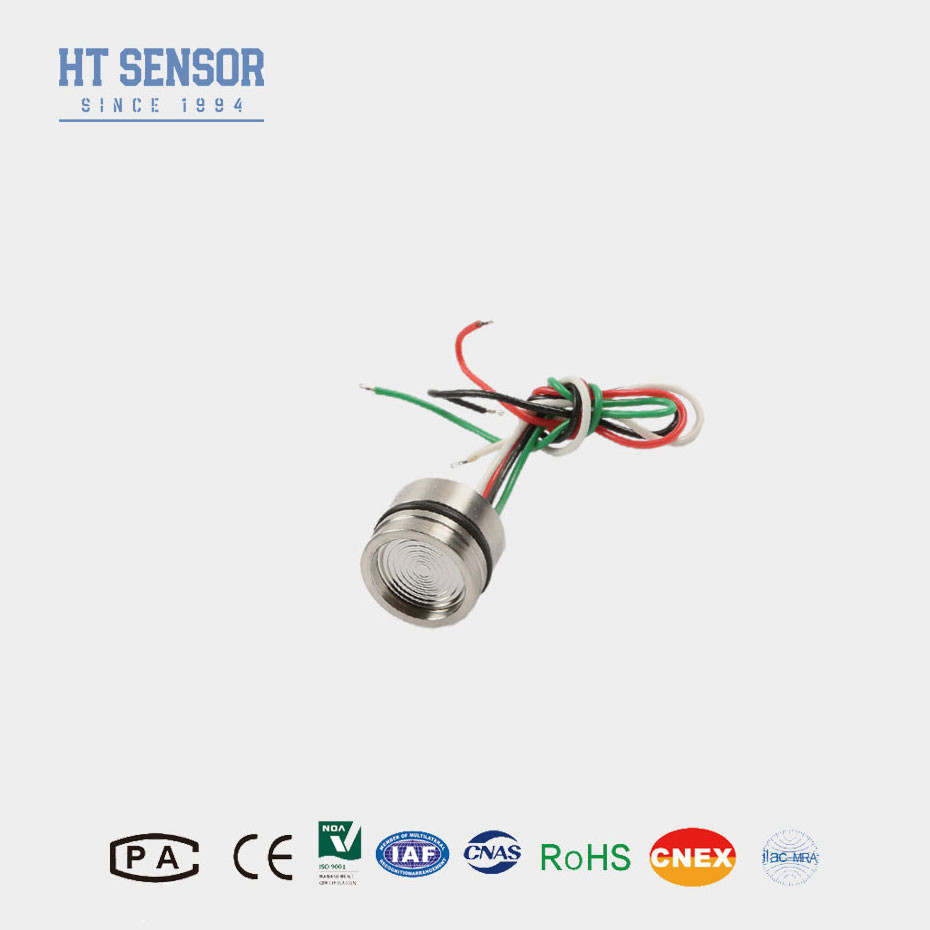

Applicazionidi sensore di pressione in silicio:
1- adatto per misurare la pressione dei gas corrosivi e dei liquidi, compatibile con acciaio inossidabile da 316 l
2Utilizzato nei sistemi di controllo dei processi per monitorare e controllare la pressione.
3Spesso utilizzato nel sistema di refrigerazione e nella misurazione della pressione del compressore d'aria.
Performance elettricadi sensore di pressione in silicio:
1.Alimentazione: ≤10VDC
2.Tensione di uscita in modalità comune: 50% dell'input (tipico)
3.Impedenza di ingresso:4KΩ~20KΩ
4Impedanza di uscita:2.5KΩ~6KΩ
5.Connezione elettrica: 100 mm di filo ad alta temperatura, cavo a nastro
| Parametri delle prestazionidi sensore di pressione in silicio- Sì, signore. |
| Intervallo di misura |
Diametro (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Assoluto ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Sigillato |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Tipologia |
Max. |
Unità |
| Nonlinearità |
± 0.15 |
± 0.3 |
% F.S. |
| Ripetibilità |
0.05 |
0.1 |
% F.S. |
| Isteresi |
0.05 |
0.1 |
% F.S. |
| 0 uscita di compensazione |
0 ± 1 |
0 ± 2 |
mV |
| Produzione su larga scala |
≤ 20KPa |
50 ± 1 |
50 ± 2 |
mV |
|
| ≥ 35 kPa |
100 ± 1 |
100 ± 2 |
mV |
|
| Temperatura di offset zero. |
≤ 20KPa |
± 1 |
±2.5 |
% F.S. |
|
| ≥ 35 kPa |
± 0.8 |
± 15 |
% F.S. |
|
| Temperatura a scala completa. |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
|
| ≥ 35 kPa |
± 0.8 |
± 15 |
% F.S. |
|
| Tempore compensato. |
≤ 20KPa |
0 ~ 50 |
oC |
|
| ≥ 35 kPa |
0 ~ 70 |
oC |
|
| Temperatura di funzionamento |
-20~80 |
oC |
|
| Temperatura di conservazione |
-40~125 |
oC |
|
| Sovraccarico ammissibile |
Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa |
|
|
| Pressione di esplosione |
5X la scala completa |
|
|
| Stabilità a lungo termine |
0.2 % |
F.S./anno |
|
| Materiale del diaframma |
316L |
|
|
| Resistenza all'isolamento |
≥ 200MΩ 100VDC |
|
|
| Vibrazione |
Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz |
|
|
| Shock |
100 g, 11 ms |
|
|
| Tempo di risposta |
≤ 1 ms |
|
|
| Sigillo O-ring |
Fabbricazione a partire da materie tessili |
|
|
| Medio di riempimento |
Olio di silicio |
|
|
| Peso |
~ 28 g |
|
|
| I parametri sono sottoposti a prova nelle seguenti condizioni: 10V @ 25oC |
|
| Progetto di costruzionedi sensore di pressione in silicio |
| < 3,5 MPaS |
 |
≥ 3,5 MPaS
< 40 MPaS |
 |
| ≥ 40 MPaS |
 |
| Connessione elettrica e compensazionedi sensore di pressione in silicio |
|
|
| Suggerimenti per ordinare |
1Durante l'assemblaggio, occorre prestare attenzione al coordinamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore per ottenere la tenuta richiesta.
2Quando si monta l'alloggiamento, assicurarsi che sia allineato verticalmente e applicare la pressione in modo uniforme per evitare di danneggiare la piastra di compensazione.
3Se il mezzo di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare deformazioni o forature del diaframma e danni al nucleo.
5Tenere aperta l'entrata di pressione del nucleo di pressione del manometro all'aria per evitare che l'acqua, il vapore acqueo o mezzi corrosivi entrino nella camera di pressione negativa del nucleo di pressione del manometro.
1Cos'è un sensore di pressione?
Un sensore di pressione è un dispositivo che misura la pressione di gas o liquidi.Converte la pressione fisica in un segnale elettrico che può essere letto e elaborato da sistemi di controllo o apparecchiature di monitoraggio.
2Come funziona un sensore di pressione?
I sensori di pressione operano utilizzando diverse tecnologie, come elementi piezorisistenti, capacitivi o piezoelettrici, per rilevare le variazioni di pressione.causa un cambiamento delle proprietà fisiche dell'elemento sensore, che viene poi convertito in un segnale elettrico proporzionale alla pressione.
3Quali sono i tipi di sensori di pressione?
Sensori di pressione piezoresistivi: utilizzare l'effetto piezoresistivo in materiali come il silicio per misurare la pressione.
Sensori di pressione capacitive: misurano le variazioni di capacità causate dalla deformazione di un diaframma sotto pressione.
Sensori di pressione piezoelettrici: utilizzare materiali che generano una carica elettrica in risposta allo sforzo meccanico applicato.
Sensori di pressione ottici: utilizzano la modulazione della luce per misurare le variazioni di pressione.
Sensori di pressione a risonanza: misurare la pressione rilevando i cambiamenti nella frequenza di risonanza di un elemento di rilevamento.
