HT-IQ Sensore di pressione del filtro di silicio Trasduttore di pressione del filtro del diaframma 50,4 mm

HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: CE,RoHs,ISO9001
Numero di modello: HT-IQ
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 pezzi al mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT-IQ Distanza: 0-35kpa~3.5Mpa
Tipo di cablaggio: Pini Kovar placcati in oro o 4 fili Medium di misura: Clampo per aria e liquidi
Dia: 50.4 mm Prodotto: 100 mV + 30 mV analogici
Potenza: 1.5 mA Tipo: Sensore di pressione in silicio diffuso
Materiale: Acciaio inossidabile 316L Filtro: 50.4 mm
Evidenziare:

Trasduttore di pressione del diaframma

,

Sensore di pressione di scarico in silicio

,

50Sensore di pressione a scarico di silicio da.4 mm

Descrizione di prodotto

Sensore di pressione del silicio HT-IQ per il test del liquido con connessione di pinza da 50,4 mm

HT-IQ PiezoresistivoSilicioSensore di pressione

Introduzione di un sensore di pressione in silicio:

HT - Sensore di pressione IQ è un sensore di pressione del diaframma di silicio a diffusione di scarico. Sensore di pressione della pinza con tecnologia di riempimento dell'olio di silicone usa e getta. compatibile con i media,sensore di pressione in silicio piezoresistivo confezionato in un alloggiamento in acciaio inossidabile da 316L. Può essere configurato per o-ring
con una lunghezza massima di 20 mm o più ma non superiore a 50 mm,

HT-IQ Sensore di pressione del filtro di silicio Trasduttore di pressione del filtro del diaframma 50,4 mm 0HT-IQ Sensore di pressione del filtro di silicio Trasduttore di pressione del filtro del diaframma 50,4 mm 1

Caratteristiche del prodottodi sensore di pressione a filtro in silicio:
  1. Tecnologia avanzata e imballaggi in acciaio inossidabile 316L
  2. 2.Compensazione della temperatura e correzione del punto zero attraverso pellicola spessa
  3. Circuito Eccezionale affidabilità, ripetibilità e stabilità
  4. Struttura di diaframma a lavaggio ad alta temperatura per una facile pulizia
Performance elettricadi sensore di pressione a filtro in silicio:
  1. Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
  2. Impedenza di ingresso: 2,5KΩ~6KΩ
  3. Impedenza di uscita: 2,5KΩ~6KΩ
  4. Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm.
Parametri delle prestazionidi sensore di pressione di silicio diffuso a scarico:
Intervallo di misura Diametro (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500 KPaS
Tipologia Max. Unità
Nonlinearità ± 0.15 ± 0.3 % F.S.
Ripetibilità 0.05 0.1 % F.S.
Isteresi 0.05 0.1 % F.S.
0 uscita di compensazione 0 ± 1 0 ± 2 mV
Produzione su larga scala ≤ 20KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100 ± 30 mV
Temperatura di offset zero. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temperatura a scala completa. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 % F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 220 g
I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C
Progetto di costruzione

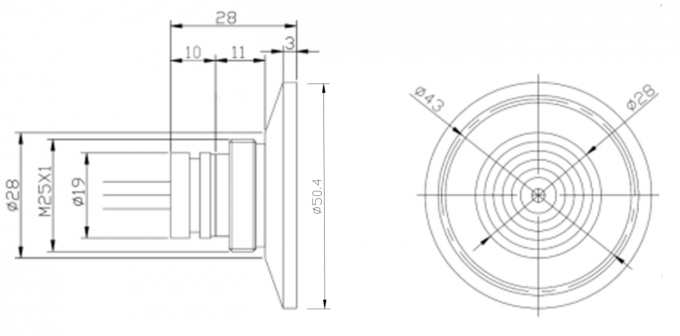

Dimensione
HT-IQ Sensore di pressione del filtro di silicio Trasduttore di pressione del filtro del diaframma 50,4 mm 2

Connessione elettrica e compensazione
HT-IQ Sensore di pressione del filtro di silicio Trasduttore di pressione del filtro del diaframma 50,4 mm 3
Esempi di selezione
HT-IQ Sensore di pressione del filtro di silicio Trasduttore di pressione del filtro del diaframma 50,4 mm 4
Suggerimenti per ordinare
1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere il
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
Società
HT-IQ Sensore di pressione del filtro di silicio Trasduttore di pressione del filtro del diaframma 50,4 mm 5HT-IQ Sensore di pressione del filtro di silicio Trasduttore di pressione del filtro del diaframma 50,4 mm 6HT-IQ Sensore di pressione del filtro di silicio Trasduttore di pressione del filtro del diaframma 50,4 mm 7HT-IQ Sensore di pressione del filtro di silicio Trasduttore di pressione del filtro del diaframma 50,4 mm 8
FQA
1.Q: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM
3.Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
.
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine
.
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
