Trasduttore di pressione al silicio per applicazioni di potenza e idrologia nella metallurgia chimica petrolifera
Product Details
| Materiale: | 316L | intervallo minimo: | 10kpa |
|---|---|---|---|
| Max Range: | 40 MPa | Fornitura: | 1.5 mA |
| Prodotto: | 100mv + 2mv | selezionabile: | Filato di silicone a quattro colori o pin dorato |
| Modello: | HT26V | Olio: | silicio di diffusione |
| Potenza: | 10VDC | ||
| Evidenziare |
Metallurgia Trasduttore di pressione al silicio,Trasduttore di pressione del silicio,Trasduttore di pressione di silicio per la chimica petrolifera |
||
Product Description

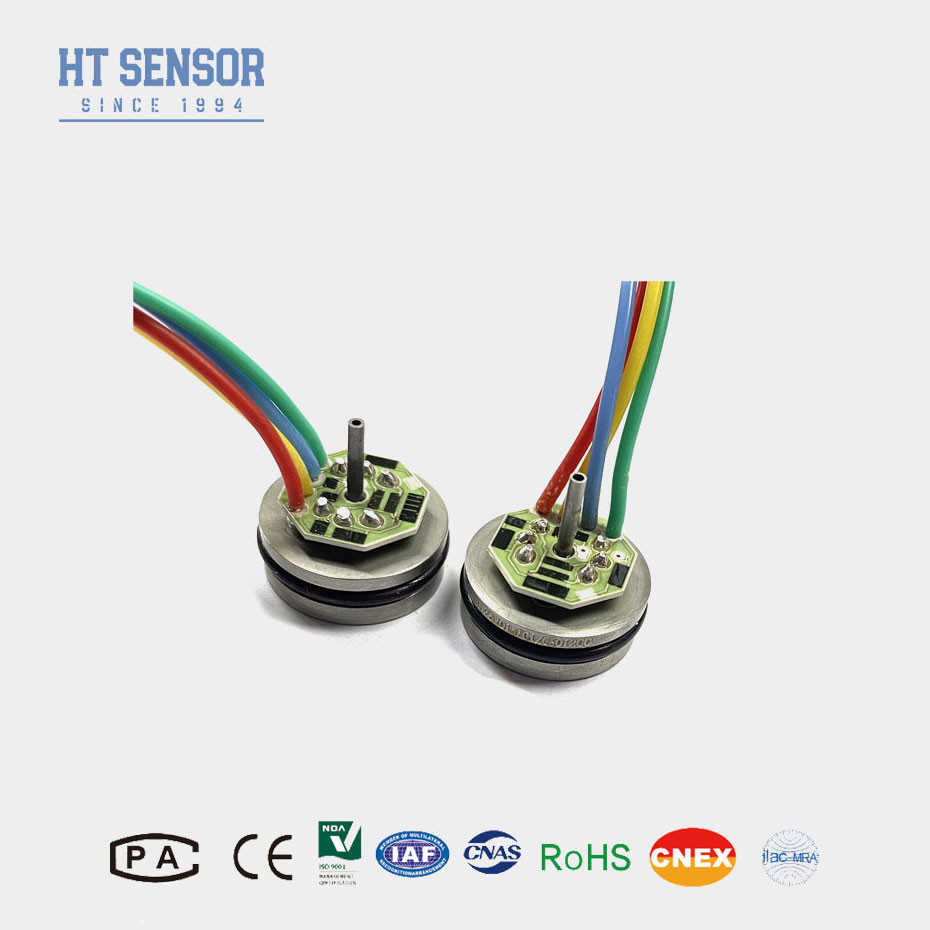

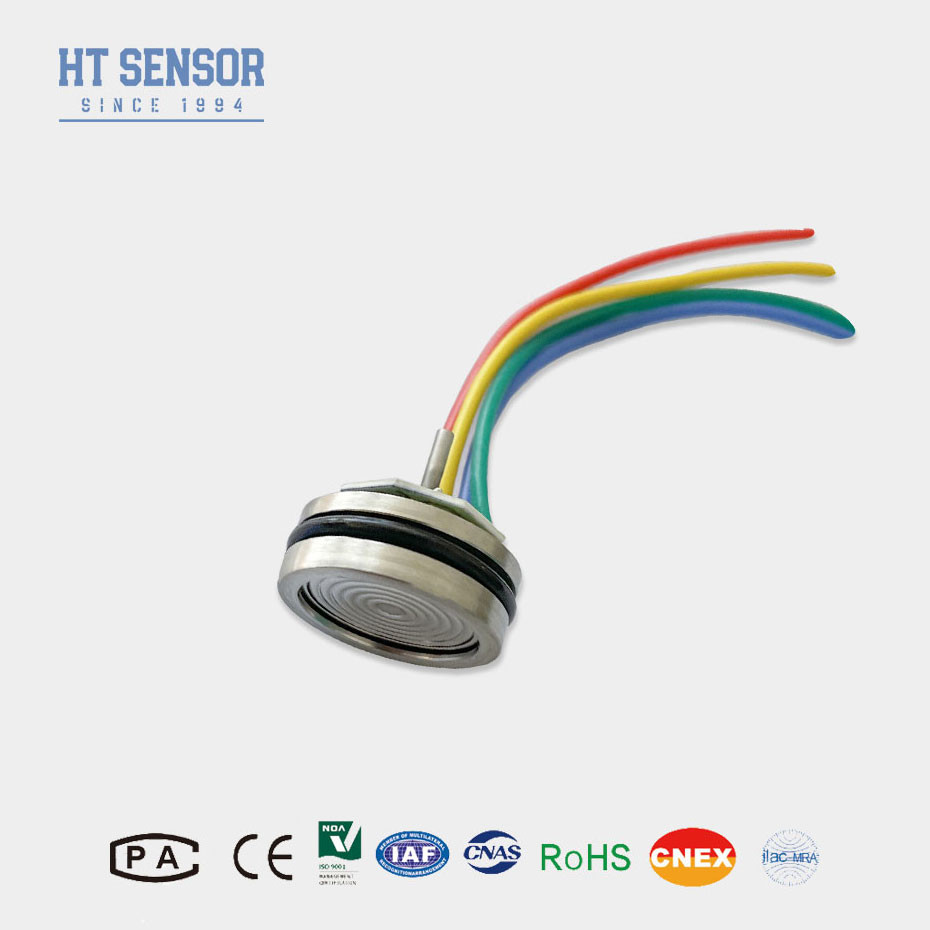

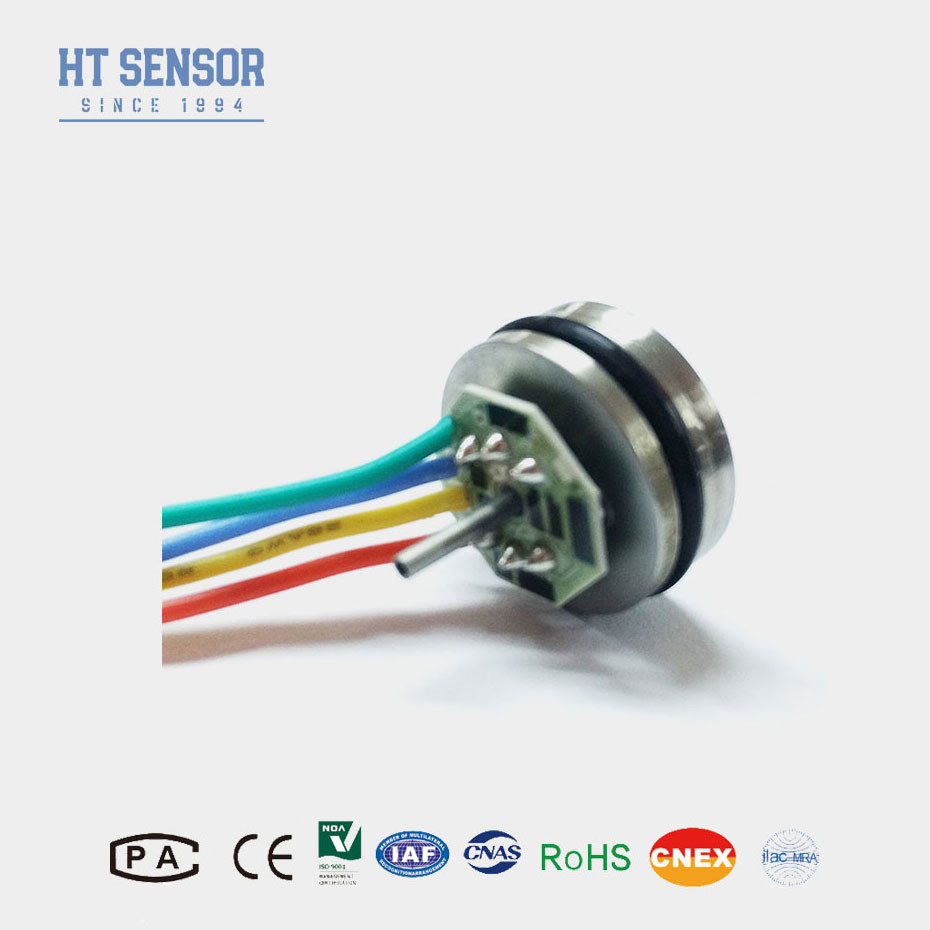

HT26 Sensore di pressione di silicio diffuso Sensore di pressione pieoresistivo
Introduzione del sensore di pressione in silicio:
HT26 è un chip di silicio piezoresistivo ad alta sensibilità integrato come elemento di rilevamento della pressione.Il diaframma di separazione a monte isola completamente il chip di pressione dal mezzo da misurare. è facile da installare.
Caratteristiche del prodottosensore di pressione in silicio:
1.Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme a materiali quali titanio e Hastelloy per il diaframma
2.Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero
correzione
3- Eccezionale affidabilità, ripetibilità e stabilità
4. altezza di 7 mm, personalizzabile
Applicazionidi sensore di pressione in silicio:
1. Adatto per misurare la pressione di gas e liquidi non corrosivi con compatibilità in acciaio inossidabile 316L
2Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia
3Utilizzato nelle industrie marittime e aeree
4.Adatti a sistemi di controllo idraulici e pneumatici
Dati elettrici del sensore di pressione in silicio
Fornitura:10VDC Impedenza di ingresso:3KΩ~6KΩ
Impedanza di uscita:2.5KΩ~6KΩ Resistenza di isolamento:≥100MΩ/50VDC
Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio
| Parametri di prestazione: | ||||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS | |||||
| Tipologia | Max. | Unità | ||||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | |||
| Ripetibilità | 0.05 | 0.1 | % F.S. | |||
| Isteresi | 0.05 | 0.1 | % F.S. | |||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |||
| Produzione su larga scala | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Tempore compensato. | ≤ 20KPa | 0 ¢ 50 | °C | |||
| ≥ 35 kPa | 0 ¢ 70 | °C | ||||
| Temperatura di funzionamento | -20 ¢80 | °C | ||||
| Temperatura di conservazione | - 40 ¢ 125 | °C | ||||
| Sovraccarico ammissibile | 3 volte la scala completa | |||||
| Pressione di esplosione | 5X la scala completa | |||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||||
| Materiale del diaframma | 316L | |||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||||
| Shock | 100 g, 11 ms | |||||
| Tempo di risposta | ≤ 1 ms | |||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | |||||
| Medio di riempimento | Olio di silicio | |||||
| Peso | 25 g | |||||
| I parametri sono sottoposti a prova alle seguenti condizioni: tensione costante di 10 V e temperatura ambiente di 25 °C. | ||||||
FQA:
1.D: Quali sono le caratteristiche del vostro sensore di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche.
3.Q: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
