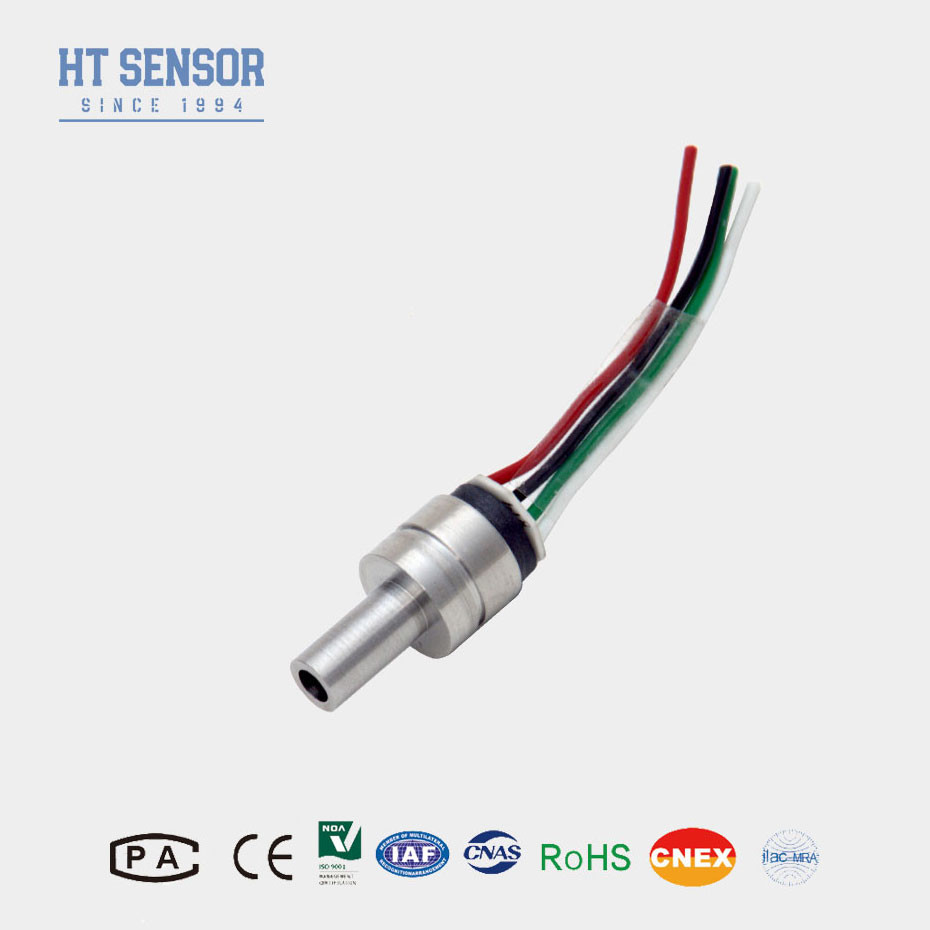

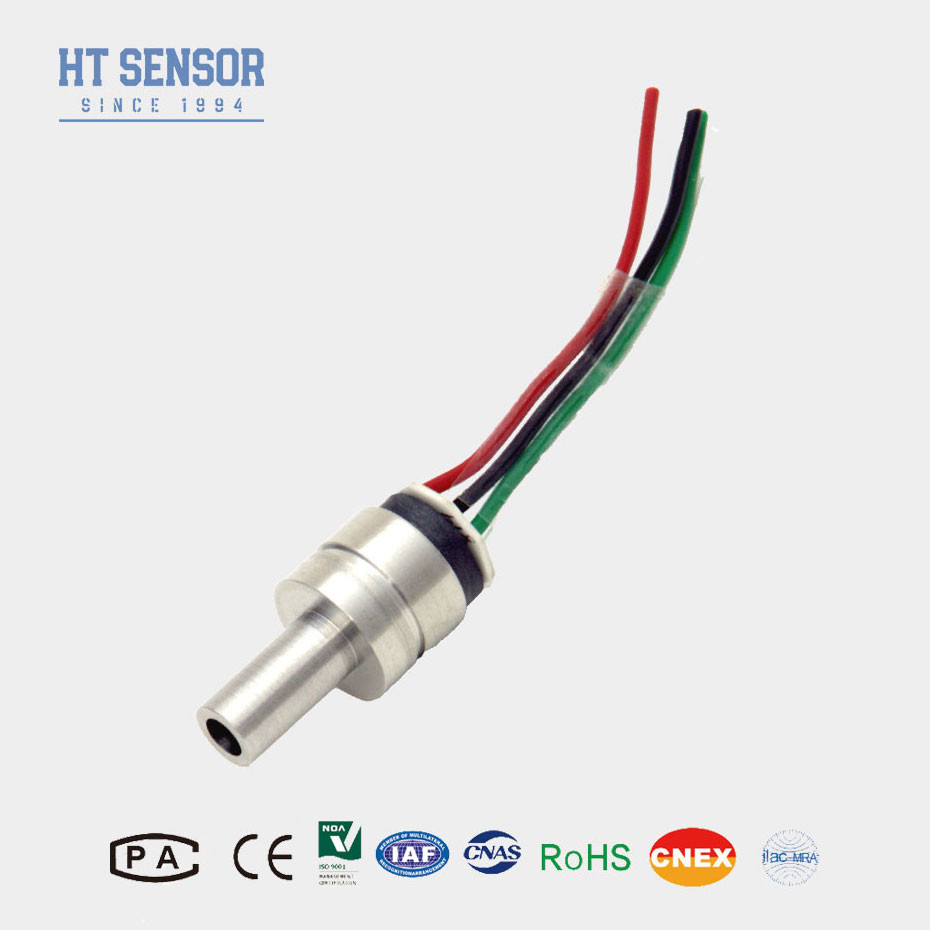

HT13 Piccolo profilo 100mv Sensore di pressione piiezoresistivo al silicio Trasduttore di pressione
Product Details
| Materiale: | 316L | intervallo minimo: | 350kpa |
|---|---|---|---|
| Max Range: | 35 MPa | Fornitura: | 10VDC |
| Prodotto: | 100mv + 20mv | selezionabile: | Cavo in quadricromia del silicone |
| Modello: | HT13 | Olio: | silicio di diffusione |
| Filtro: | - No, no. | ||
| Evidenziare |
Sensore di pressione piiezoresistivo al silicio da 100 mV,Trasduttore di pressione piezoresistivo al silicio,Sensore di pressione pieoresistivo al silicio di piccolo profilo |
||
Product Description
HT13 Sensore di pressione di silicio diffuso Sensore di pressione pieoresistivo
Introduzione del sensore di pressione in silicio:
HT13V è un sensore di pressione piezoresistivo in silicio dotato di un nucleo di elementi di silicio diffuso altamente stabile.Esso utilizza l'effetto piezoresistivo del silicio diffuso per misurare con precisione le pressioni sia di liquido che di gasQuesto sensore è ampiamente utilizzato in varie applicazioni, tra cui compressori d'aria e sistemi di refrigerazione.
Caratteristiche del prodottosensore di pressione in silicio:
1Utilizza tecnologia avanzata ed è incapsulato in un alloggiamento in acciaio inossidabile 316L
2Ampia gamma di misura 0~350KPa~60MpaS
3.Alta affidabilità ed eccellente stabilità
4Fornitura a tensione costante
Applicazionidi sensore di pressione in silicio:
1.Strumenti medici
2.Controllo dei processi
3.Misure delle acque dolci e delle acque reflue
4.Misurazione del gas in vuoto parziale
5. Sistemi di livello del serbatoio (RV & Industrial)
Dati elettrici del sensore di pressione in silicio
Fornitura:1.5mADC Impedenza di ingresso:3KΩ~6KΩ
Impedanza di uscita:2.5KΩ~6KΩ Resistenza di isolamento:≥100MΩ/50VDC
Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio
| Parametri |
Intervallo: 0~350 KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa |
|||
| Tipico | - Max, ti prego. | Unità | ||
| Pressione Non linearità |
± 0.15 |
± 0.3 | % F.S. | |
| Ripetibilità della pressione e isteresi | 0.02 | 0.05 | % F.S. | |
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | |
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressione di prova | 3X Intervallo nominale o 120MPa, se inferiore | ------- | ||
| Intervallo di temperatura di funzionamento | -20~80 | °C | ||
| Intervallo di temperatura compensato | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervallo di temperatura di stoccaggio | -40~125 | °C | ||
Nota:
1. Parametro sopra indicato in condizione:Alimentazione: 1,5 mA Temperatura: 25°C
2Misurato al vuoto per l'assoluto (A), ambiente per il gauge (G).
3La linea retta è la migliore.
4. oltre il range di temperatura compensato rispetto a 25°C.
5. Resistenza al carico per ridurre gli errori di misura a causa del carico di uscita.
6 La pressione massima che può essere applicata a un trasduttore senza rottura del sensore o del trasduttore.
FQA:
1.D: Quali sono le caratteristiche del vostro sensore di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche.
3.Q: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 12 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC è sempre disponibile.
