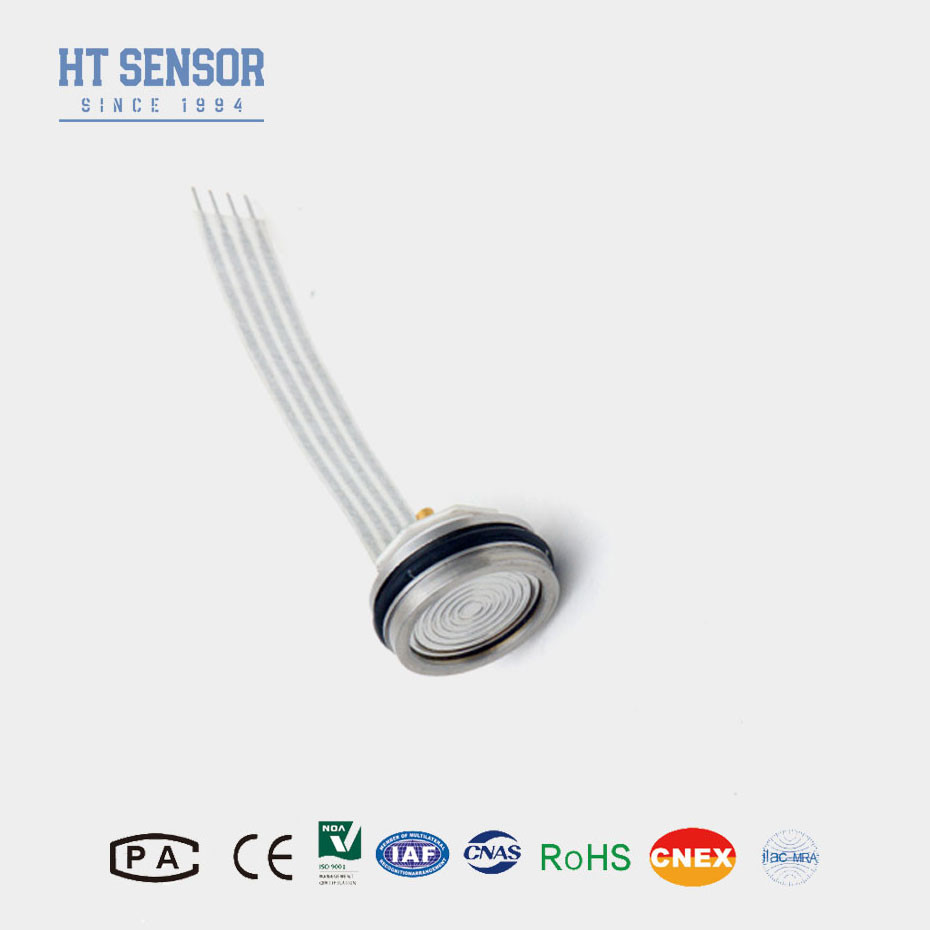

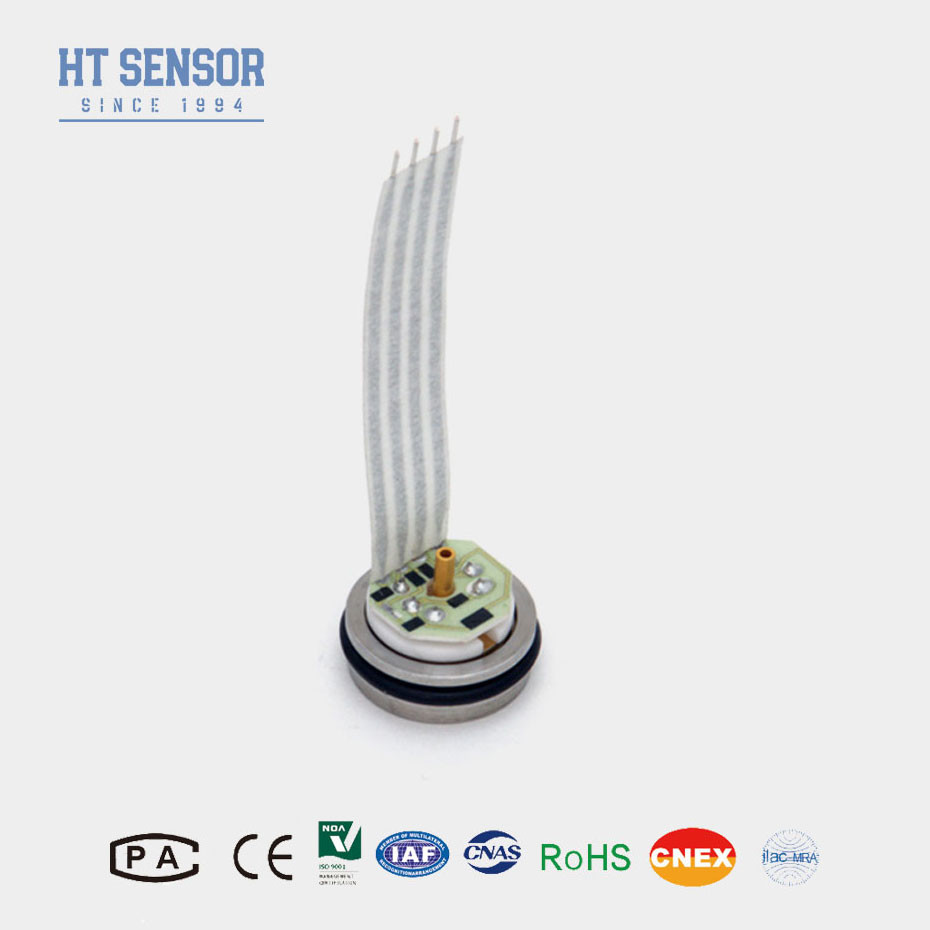

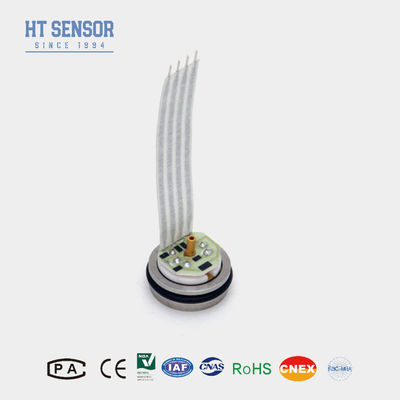

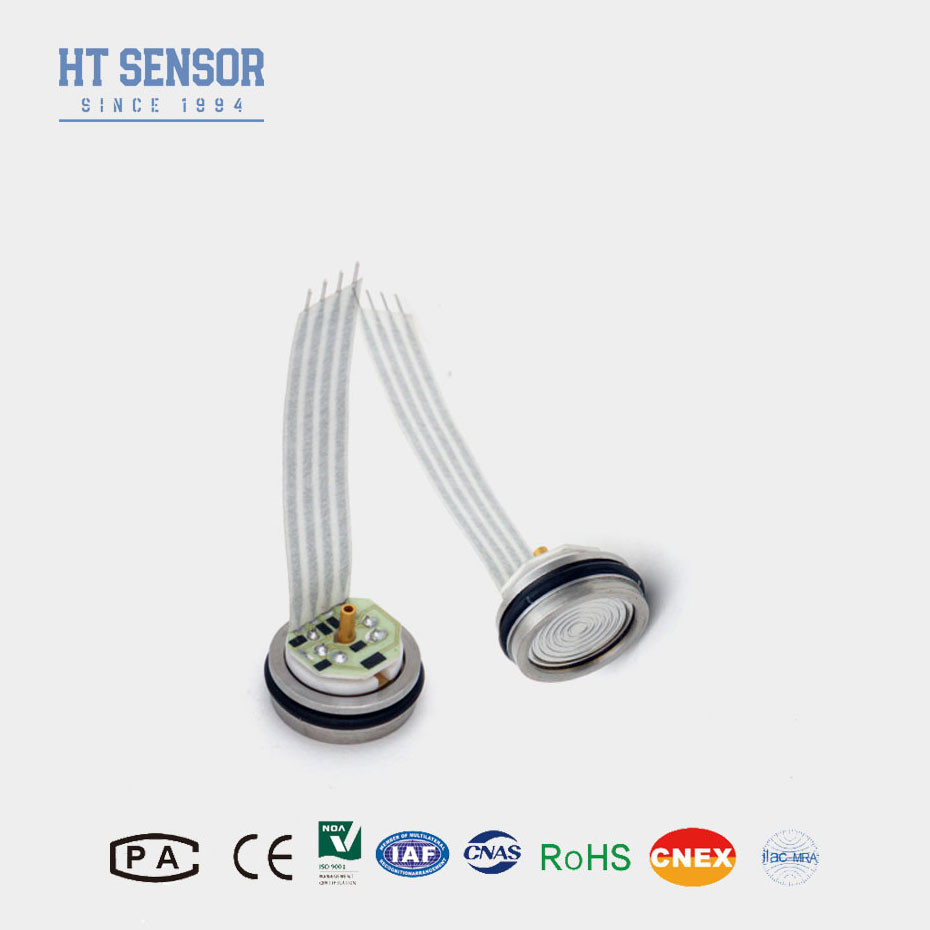

HT26 1.5mA 100mv Sensore di pressione piiezoresistivo al silicio con filo di silicone a quattro colori selezionabile
Product Details
| Materiale: | 316L | intervallo minimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Fornitura: | 1.5 mA |
| Prodotto: | 100mv + 30mv | selezionabile: | Filato di silicone a quattro colori o pin dorato |
| Modello: | HT26 | Altezza: | 11.2mm |
| Olio: | silicio di diffusione | Filtro: | - No, no. |
| Evidenziare |
1Sensore di pressione piezoresistivo al silicio da 0,5 mA |
||
Product Description
HT26 Sensore di pressione del silicio diffuso Sensore di pressione pieoresistivo
Introduzione del sensore di pressione in silicio:
Il nucleo del sensore di pressione piezoresistivo in silicio HT26 è costituito da un elemento di silicio diffuso altamente stabile.un sensore di pressione in silicio piezoresistivo confezionato in un alloggiamento in acciaio inossidabile da 316LL'HT26 compensato è offerto in un pacchetto saldabile o con una varietà di raccordi filettati quali 1/4 e 1/8NPT, 1/4BSP nonché raccordi di processo personalizzati.
Caratteristiche del prodottosensore di pressione in silicio:
1- Piccolo profilo.
2.Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero
correzione
3- Eccezionale affidabilità, ripetibilità e stabilità
4. altezza di 7 mm, personalizzabile
Applicazionidi sensore di pressione in silicio:
1- trattamento delle acque e delle acque reflue: monitoraggio dei livelli nei serbatoi, pozzi e serbatoi.
2.Processamento chimico: misurazione dei livelli di varie sostanze chimiche nei serbatoi di stoccaggio.
3.Cisterne industriali: adatte per il monitoraggio del livello di combustibile, olio e altri liquidi.
Dati elettrici del sensore di pressione in silicio
Fornitura:1.5mADC Impedenza di ingresso:3KΩ~6KΩ
Impedanza di uscita:2.5KΩ~6KΩ Resistenza di isolamento:≥100MΩ/50VDC
Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio
| Parametri |
Intervallo: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| Tipico | - Max, ti prego. | Unità | ||
| Pressione Non linearità |
± 0.15 |
± 0.3 | % F.S. | |
| Ripetibilità della pressione e isteresi | 0.02 | 0.05 | % F.S. | |
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | |
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressione di prova | 3X Intervallo nominale o 120MPa, se inferiore | ------- | ||
| Intervallo di temperatura di funzionamento | -20~80 | °C | ||
| Intervallo di temperatura compensato | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervallo di temperatura di stoccaggio | -40~125 | °C | ||
Nota:Parametro sopra indicato in condizioni:Alimentazione: 1,5mA Temperatura: 25°C
Connessione elettrica e compensazione
