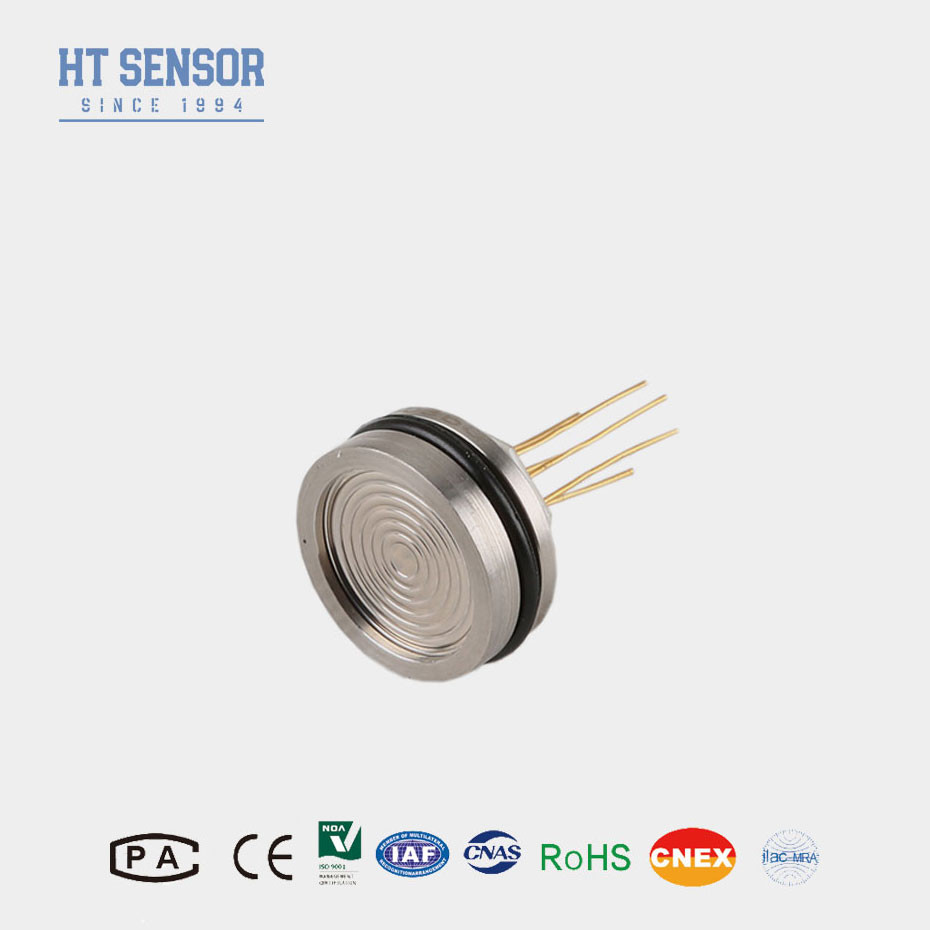

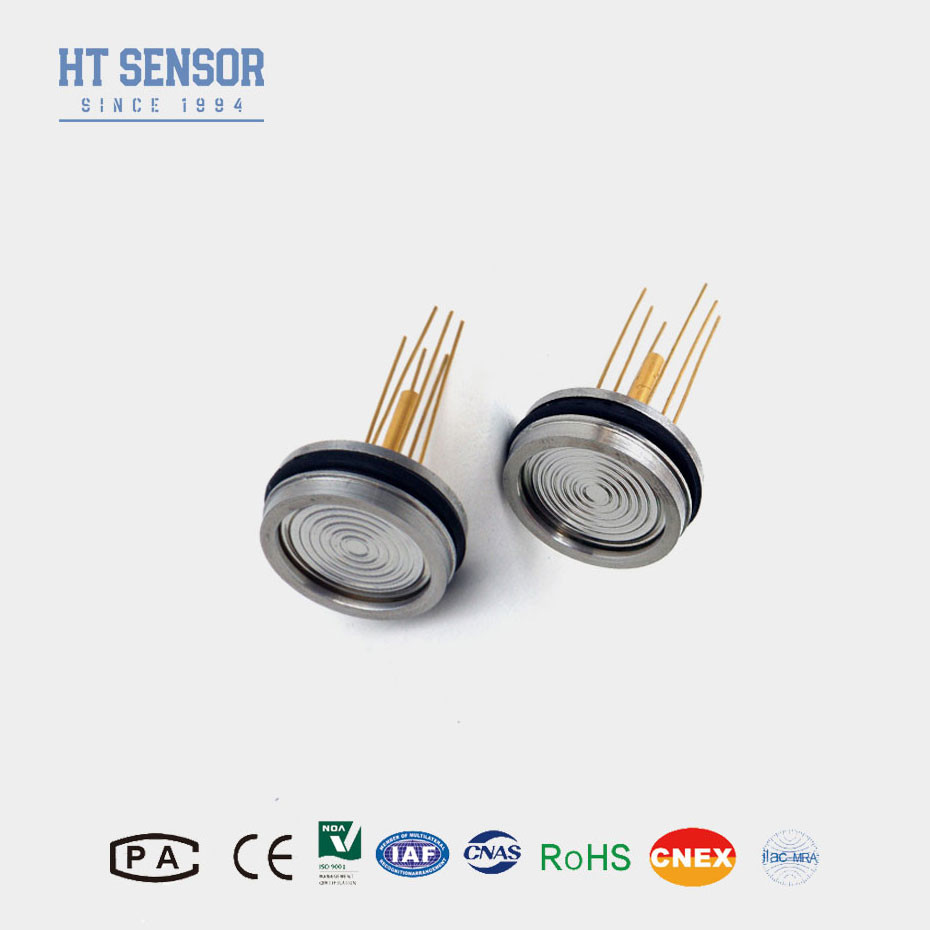

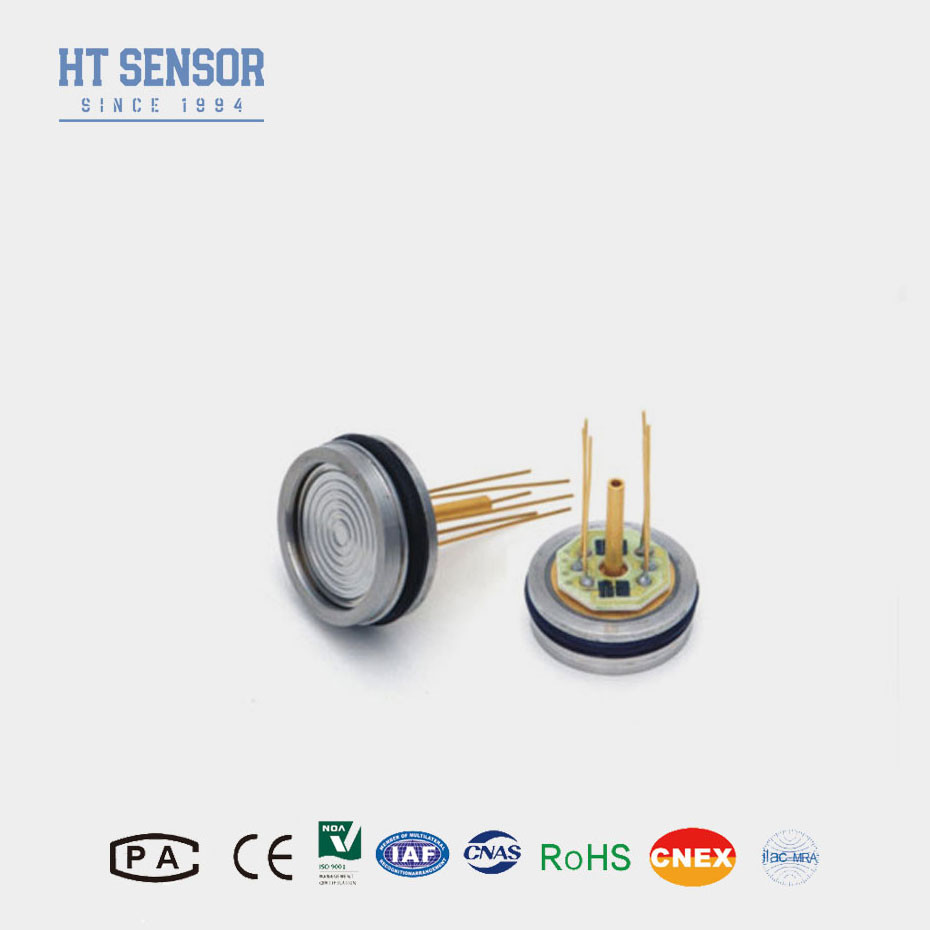

Sensore di pressione piezoresistivo al silicio HT26 altamente stabile con elemento di silicio diffuso
Dettagli del prodotto
| Materiale: | 316L | intervallo minimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Fornitura: | 1.5 mA |
| Prodotto: | 100mv + 30mv | selezionabile: | Filato di silicone a quattro colori o pin dorato |
| Modello: | HT26 | Altezza: | 11.2mm |
| Olio: | silicio di diffusione | Filtro: | - No, no. |
| Evidenziare |
Sensore di pressione per elementi di silicio diffuso,Sensore di pressione altamente stabile,HT26 Sensore di pressione piezoresistivo al silicio |
||
Descrizione del prodotto
HT26 Sensore di pressione del silicio diffuso Sensore di pressione pieoresistivo
Introduzione del sensore di pressione in silicio:
Il nucleo del sensore di pressione piezoresistivo in silicio HT26 è costituito da un elemento di silicio diffuso altamente stabile.La pressione differenziale del mezzo di misurazione viene trasmessa al diaframma di silicio attraverso un diaframma di isolamento da 316L e olio di silicio sigillato.Il sensore di pressione HT26 è dotato di un anello O per la tenuta di pressione,rendendolo facile da installareÈ disponibile in un pacchetto saldabile o con una varietà di accessori a filo quali 1/4 e 1/8NPT, 1/4BSP nonché accessori di processo personalizzati.
Caratteristiche del prodottosensore di pressione in silicio:
1.Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme a materiali quali titanio e Hastelloy per il diaframma
2.Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero
correzione
3- Eccezionale affidabilità, ripetibilità e stabilità
4. altezza di 7 mm, personalizzabile
Applicazionidi sensore di pressione in silicio:
1. Adatto per misurare la pressione di gas e liquidi non corrosivi con compatibilità in acciaio inossidabile 316L
2Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia
3Utilizzato nelle industrie marittime e aeree
4.Adatti a sistemi di controllo idraulici e pneumatici
Dati elettrici del sensore di pressione in silicio
Fornitura:1.5mADC Impedenza di ingresso:3KΩ~6KΩ
Impedanza di uscita:2.5KΩ~6KΩ Resistenza di isolamento:≥100MΩ/50VDC
Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio
| Parametri |
Intervallo: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| Tipico | - Max, ti prego. | Unità | ||
| Pressione Non linearità |
± 0.15 |
± 0.3 | % F.S. | |
| Ripetibilità della pressione e isteresi | 0.02 | 0.05 | % F.S. | |
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | |
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressione di prova | 3X Intervallo nominale o 120MPa, se inferiore | ------- | ||
| Intervallo di temperatura di funzionamento | -20~80 | °C | ||
| Intervallo di temperatura compensato | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervallo di temperatura di stoccaggio | -40~125 | °C | ||
Nota:Parametro sopra indicato in condizioni:Alimentazione: 1,5mA Temperatura: 25°C
Connessione elettrica e compensazione
FQA:
1.D: Quali sono le caratteristiche del vostro sensore di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche.
3.Q: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
