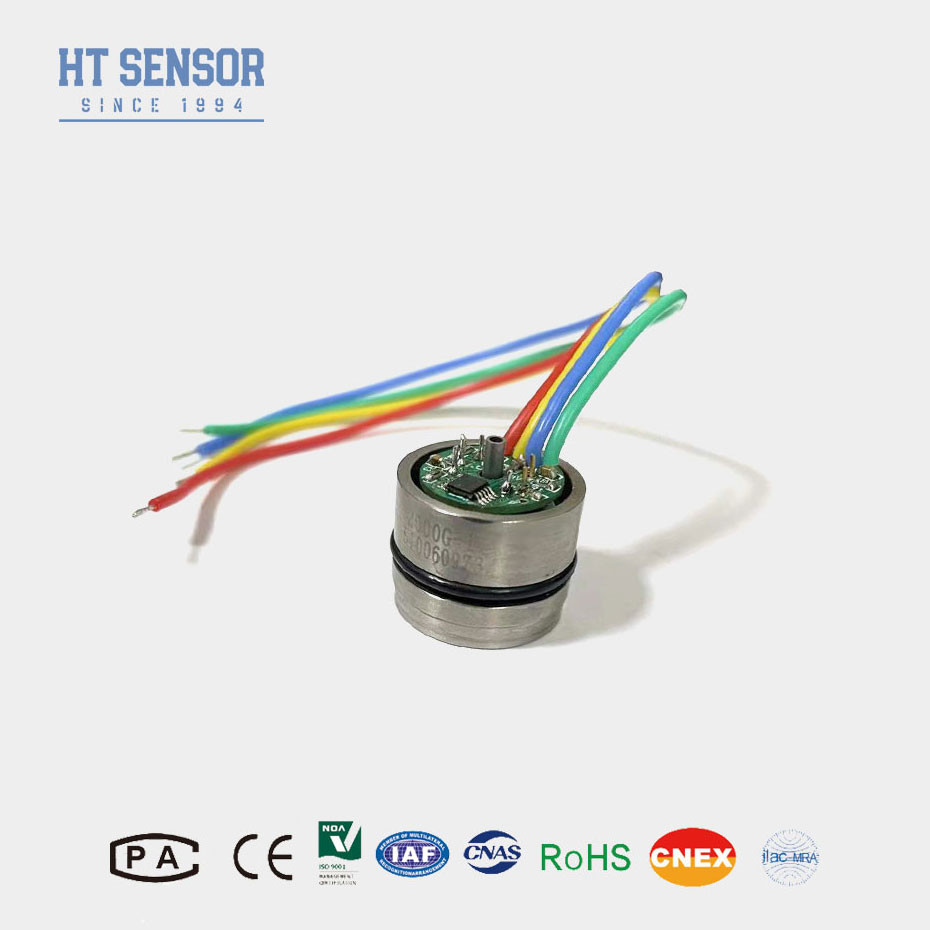

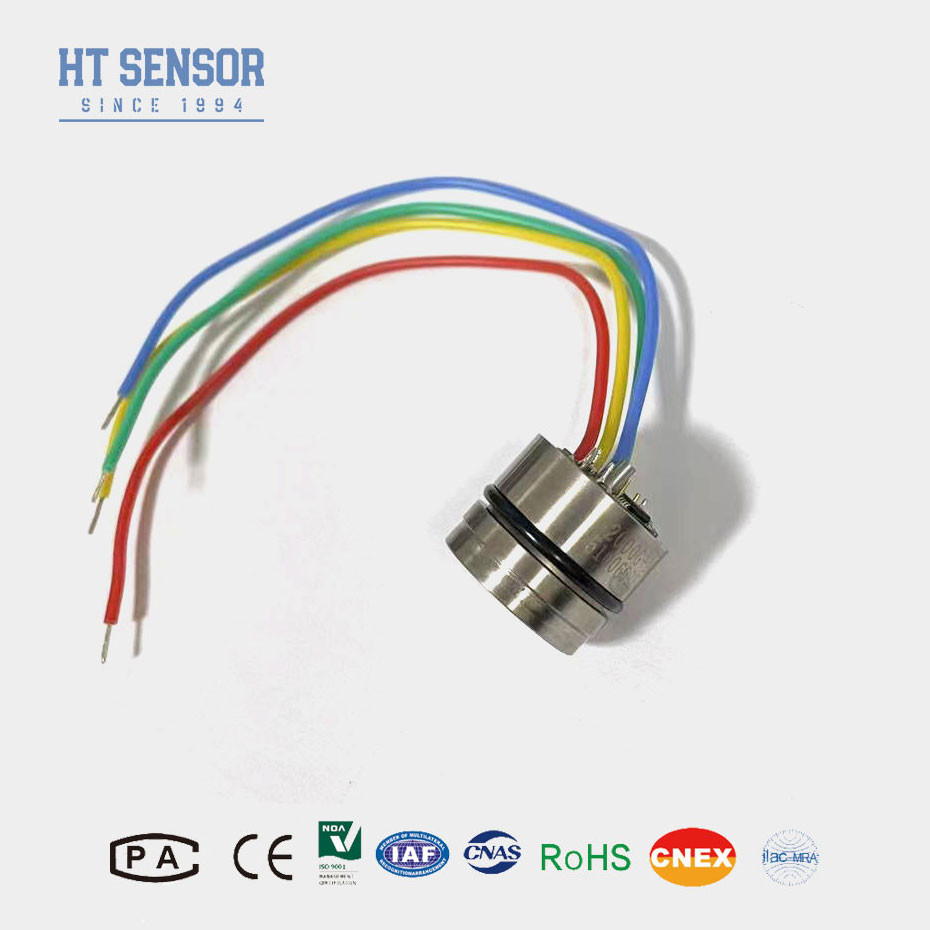

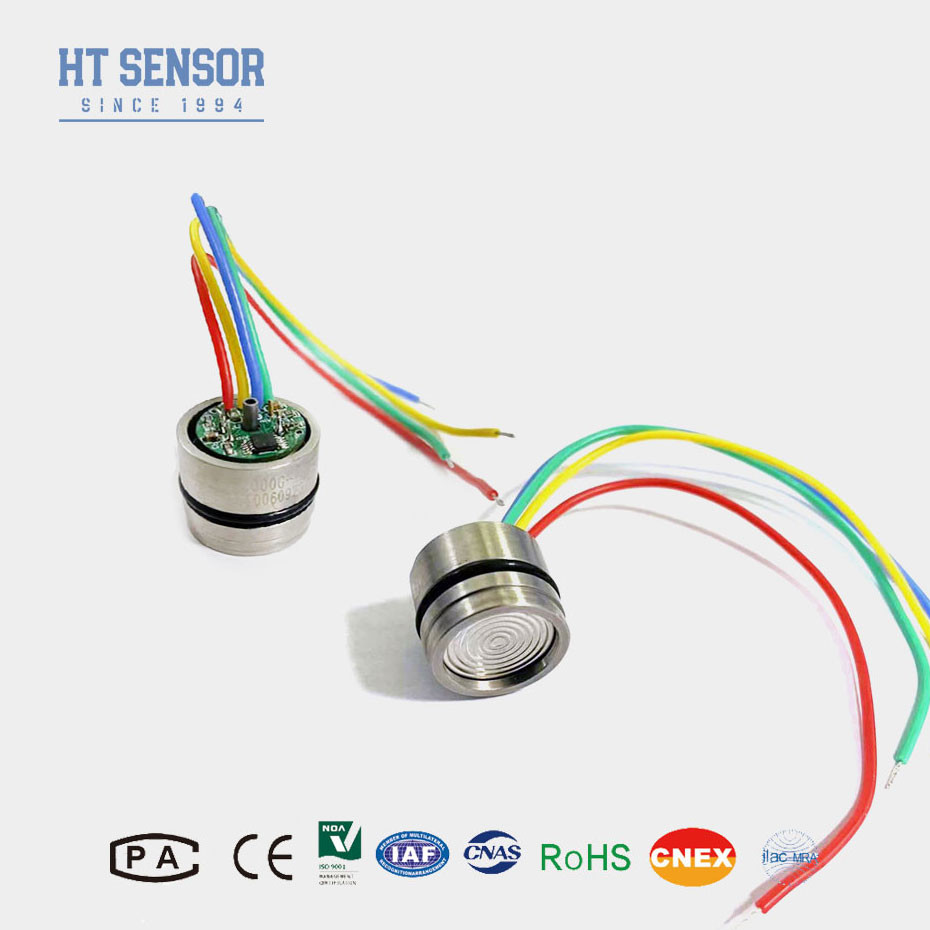

19 mm 1.5mA 100mv Sensore di pressione di silicio diffuso
Product Details
| Materiale: | 316L | intervallo minimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Fornitura: | 1.5 mA |
| Prodotto: | 100mv + 30mv | selezionabile: | Filato di silicone a quattro colori o pin dorato |
| Modello: | HT19 | Altezza: | 12 mm |
| Olio: | silicio di diffusione | Filtro: | - No, no. |
| Evidenziare |
Sensore di pressione di silicio diffuso,1Sensore di pressione al silicio di 0,5 mA |
||
Product Description
Sensore di pressione di silicio diffuso da 19 mm Sensore di pressione pieoresistivo
Introduzione del sensore di pressione in silicio:
HT19 sensore di pressione in silicio piezoresistivo, il componente principale è un elemento di rilevamento in silicio diffuso ad alta stabilità.Il pacchetto di rilevamento utilizza olio di silicone per trasferire la pressione da un diaframma in acciaio inossidabile 316L all'elemento di rilevamentoSono dotati di una varietà di connessioni di pressione per consentire l'uso in una vasta gamma di apparecchiature OEM (Original Equipment Manufacturer).
applicazioni in cui sono monitorati liquidi o gas corrosivi.
Caratteristiche del prodottosensore di pressione in silicio:
•Piccole dimensioni
• Tecnologia dei semiconduttori affidabile
• Calibrato e compensato per temperatura
• Pressioni assolute e di misura
• Sensori isolati compatibili con il vuoto
• Basso costo
Applicazionidi sensore di pressione in silicio:
2.Sistemi di controllo dei processi
3Automazione industriale e controllo dei flussi
4. calibratori di pressione
Dati elettrici del sensore di pressione in silicio
Fornitura:1.5mADC Impedenza di ingresso:3KΩ~6KΩ
Impedanza di uscita:2.5KΩ~6KΩ Resistenza di isolamento:≥100MΩ/50VDC
Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio
| Parametri |
Intervallo: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| Tipico | - Max, ti prego. | Unità | ||
| Pressione Non linearità |
± 0.15 |
± 0.3 | % F.S. | |
| Ripetibilità della pressione e isteresi | 0.02 | 0.05 | % F.S. | |
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | |
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressione di prova | 3X Intervallo nominale o 120MPa, se inferiore | ------- | ||
| Intervallo di temperatura di funzionamento | -20~80 | °C | ||
| Intervallo di temperatura compensato | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervallo di temperatura di stoccaggio | -40~125 | °C | ||
Nota:Parametro sopra indicato in condizioni:Alimentazione: 1,5mA Temperatura: 25°C
Dimensione
FQA:
1Cos'è un sensore di pressione?
Un sensore di pressione è un dispositivo che misura la pressione di gas o liquidi.Converte la pressione fisica in un segnale elettrico che può essere letto e elaborato da sistemi di controllo o apparecchiature di monitoraggio.
2Come funziona un sensore di pressione?
I sensori di pressione operano utilizzando diverse tecnologie, come elementi piezorisistenti, capacitivi o piezoelettrici, per rilevare le variazioni di pressione.causa un cambiamento delle proprietà fisiche dell'elemento sensore, che viene poi convertito in un segnale elettrico proporzionale alla pressione.
3Quali sono i tipi di sensori di pressione?
Sensori di pressione piezoresistivi: utilizzare l'effetto piezoresistivo in materiali come il silicio per misurare la pressione.
Sensori di pressione capacitive: misurano le variazioni di capacità causate dalla deformazione di un diaframma sotto pressione.
Sensori di pressione piezoelettrici: utilizzare materiali che generano una carica elettrica in risposta allo sforzo meccanico applicato.
Sensori di pressione ottici: utilizzano la modulazione della luce per misurare le variazioni di pressione.
Sensori di pressione a risonanza: misurare la pressione rilevando i cambiamenti nella frequenza di risonanza di un elemento di rilevamento.
4Qual è la differenza tra i sensori di pressione assoluta, gauge e differenziale?
Sensori di pressione assoluta: misurare la pressione relativa al vuoto perfetto.
Sensori di pressione di misura: misurare la pressione relativa alla pressione atmosferica.
Sensori di pressione differenziale: misurare la differenza tra due punti di pressione.
5Quali fattori devo considerare quando selezio un sensore di pressione?
