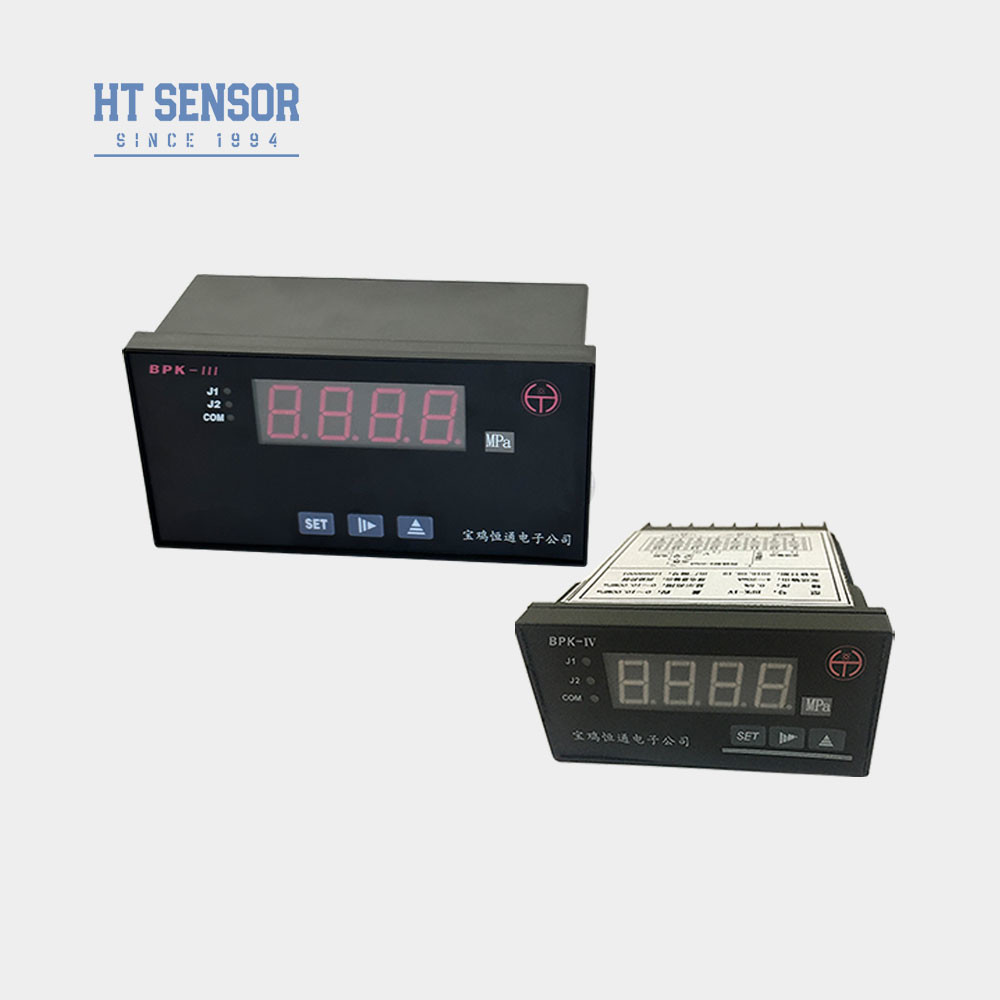

Indicatore di pressione/interruttore BPK-III
Introduzione:
I controller della serie BPK-III sono dotati di funzioni di visualizzazione, controllo e trasmissione, e sono stati ampiamente utilizzati in varie applicazioni di controllo automatico.
1. Supporto per una vasta gamma di segnali di ingresso come RTDS, termocoppie o segnali standard (si veda la tabella).
2. Uscita di trasmissione isolata con risoluzione a 12 bit che consente impostazioni di portata personalizzabili.
3Due uscite di relè che supportano tipi di azione di allarme alto/basso, alto/alto-alto o basso/basso-basso.
Specificità
1. tensione di alimentazione: 220VAC(±10%);
2. temperatura ambiente: 0~50oC; umidità relativa: ≤ 85% gas non corrosivo;
3. Segnale di ingresso, campo di visualizzazione e parametri pertinenti: (vedi tabella 1)
Tabella 1
| Codice del segnale di ingresso |
Segnale di ingresso |
Dimensione di visualizzazione |
Risoluzione |
Precisione |
Impedanza di ingresso |
| 00 |
T TC |
0 ~ 400oC |
1oC |
00,2% |
100 mila. |
| 01 |
R TC |
0~1600oC |
1oC |
00,2% |
100 mila. |
| 02 |
J TC |
0~1200oC |
1oC |
00,2% |
100 mila. |
| 03 |
WRe3-WRe25 TC |
0 ~ 2300oC |
1oC |
00,2% |
100 mila. |
| 04 |
B TC |
350-1800 °C |
1oC |
00,2% |
100 mila. |
| 05 |
S TC |
0~1600oC |
1oC |
00,2% |
100 mila. |
| 06 |
K TC |
0~1300oC |
1oC |
00,2% |
100 mila. |
| 07 |
E TC |
0~900oC |
1oC |
00,2% |
100 mila. |
| 08 |
RTD Pt100 |
-200 ~ 600 °C |
0.1oC |
00,2% |
(0,2 mA) |
| 09 |
Cu50 RTD |
- 50,0 ~ 150,0 °C |
0.1oC |
00,2% |
(0,2 mA) |
| 10 |
0~375Ω pressione a distanza |
Il limite di portata basso e alto può essere impostato da -1999 a 9999 |
L'ambito di visualizzazione è continuo da -1999 a 9999 utilizzando un campione A/D a 16 bit |
00,2% |
(0,2 mA) |
| 11 |
Divider di corrente da 0 a 75 mV |
00,1% |
100 mila. |
| 12 |
0~30 mV |
00,1% |
100 mila. |
| 13 |
Segnale standard da 0 a 5 V |
00,1% |
100 mila. |
| 14 |
Segnale standard da 1 a 5 V |
00,1% |
100 mila. |
| 15 |
Segnale standard da 0 a 10 V |
00,1% |
100 mila. |
| 16 |
Segnale standard da 0 a 10 mA |
00,1% |
20Ω |
| 17 |
Segnale standard da 0 a 20 mA |
00,1% |
20Ω |
| 18 |
Segnale standard da 4 a 20 mA |
00,1% |
20Ω |
4.Impostazione di corrente analogica e relativi parametri: (cfr. tabella 2)
Tabella 2
| Segnale di uscita di trasmissione |
corrente di uscita |
Portata della trasmissione |
Voltaggio isolato |
- Max, ti prego.
Risoluzione |
Precisione |
Capacità di carico |
Voltaggio a circuito aperto |
| 00 |
4 ~ 20 mA |
Trasmettere dati all'interno del campo di applicazione al segnale di corrente standard |
1500 V |
12 bit |
00,3% |
≤ 500Ω |
15V |
| 01 |
0 ~ 20 mA |
Questo prodotto è realizzato in segnale di corrente di uscita da 4 ~ 20 ma o da 0 a 20 ma. Se l'utente ha bisogno della uscita di trasmissione del segnale di uscita di tensione,può essere personalizzato dal produttore o auto-connesso 250 o 500 resistori ohm per 1 ~ 5V o 0 ~ 5V, tensione e resistenza 0 ~ 10V (nota: l' esattezza della resistenza influenza direttamente l' esattezza della tensione di uscita di trasmissione).
5.Relay capacità di contatto di uscita: (cfr. tabella 3)
Tabella 3
| |
250 V/120 V |
120V/48V |
< 48 V |
Vita del relè |
| Climatizzazione |
DC |
Climatizzazione |
DC |
Climatizzazione |
DC |
>100000 volte |
| Corrente massima (carico resistivo) |
3A |
2A |
4A |
3A |
5A |
4A |
| Corrente massima (carico induttivo) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6E.potenza esterna DC24V/30mAPuò fornire energia al trasmettitore.
7. confunzione di compensazione della temperatura automaticapersensore di termocoppia.
8. confunzione di protezione contro la disconnessione.

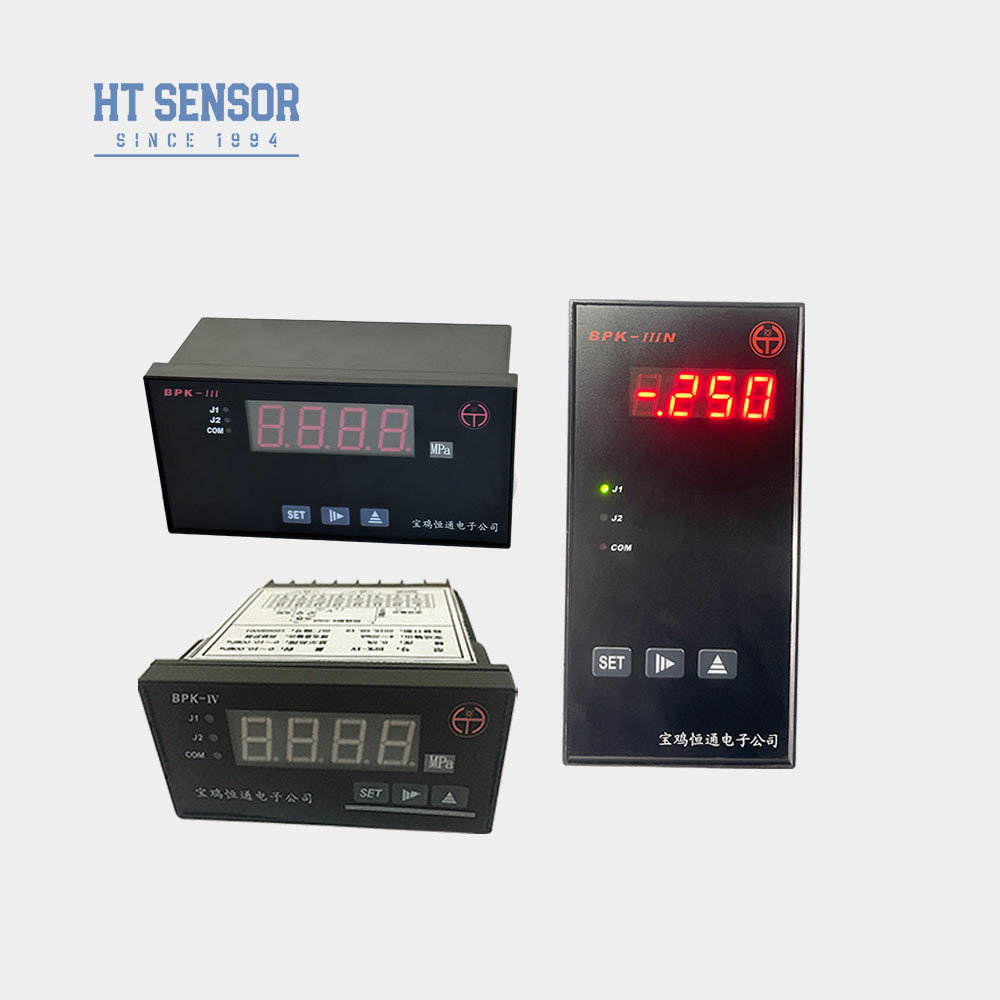

| Modello |
Dimensione del profilo |
Dimensione di uscita del pannello ((mm) |
Nota |
| BPK-IIIS |
160×80×80 ((orizzontale)) |
152+0.8× 76+0.7 |
|
| BPK-IV |
96×48×112 (orizzontale) |
92+0.7× 44+0.5 |
|
| BPK-IIIN |
80×160×80 (verticale) |
76+0.7×152+0.8 |
|
| BPK-IIIN2 |
48×96×112 (verticale) |
44+0.5× 92+0.7 |
|
| BPK-IIIF1 |
96×96×112 (quadrato) |
92+0.7× 92+0.7 |
|
| BPK-IIIF2 |
48×48×108 (quadrato) |
44+0.5× 44+0.5 |
Con lampada di allarme J2 senza relè J2 |
| BPK-IIIF3 |
72×72×112 |
67+0.7× 67+0.7 |
|
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
