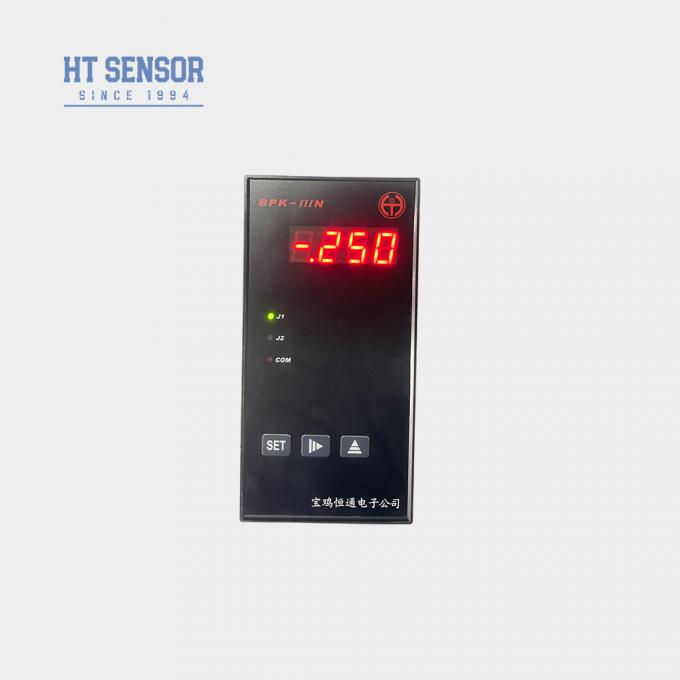

BPK-IIIN manometro/interruttore
Introduzione:
I controller della serie BPK-III sono dotati di funzioni di visualizzazione, controllo e trasmissione, e sono stati ampiamente utilizzati in varie applicazioni di controllo automatico.
1. Supporto per una vasta gamma di segnali di ingresso come RTDS, termocoppie o segnali standard (si veda la tabella).
2. Uscita di trasmissione isolata con risoluzione a 12 bit che consente impostazioni di portata personalizzabili.
3Due uscite di relè che supportano tipi di azione di allarme alto/basso, alto/alto-alto o basso/basso-basso.
Specificità
1. tensione di alimentazione: 220VAC(±10%);
2. temperatura ambiente: 0~50oC; umidità relativa: ≤ 85% gas non corrosivo;
3. Segnale di ingresso, campo di visualizzazione e parametri pertinenti: (vedi tabella 1)
Tabella 1
| Codice del segnale di ingresso |
Segnale di ingresso |
Dimensione di visualizzazione |
Risoluzione |
Precisione |
Impedanza di ingresso |
| 00 |
T TC |
0 ~ 400oC |
1oC |
00,2% |
100 mila. |
| 01 |
R TC |
0~1600oC |
1oC |
00,2% |
100 mila. |
| 02 |
J TC |
0~1200oC |
1oC |
00,2% |
100 mila. |
| 03 |
WRe3-WRe25 TC |
0 ~ 2300oC |
1oC |
00,2% |
100 mila. |
| 04 |
B TC |
350-1800 °C |
1oC |
00,2% |
100 mila. |
| 05 |
S TC |
0~1600oC |
1oC |
00,2% |
100 mila. |
| 06 |
K TC |
0~1300oC |
1oC |
00,2% |
100 mila. |
| 07 |
E TC |
0~900oC |
1oC |
00,2% |
100 mila. |
| 08 |
RTD Pt100 |
-200 ~ 600 °C |
0.1oC |
00,2% |
(0,2 mA) |
| 09 |
Cu50 RTD |
- 50,0 ~ 150,0 °C |
0.1oC |
00,2% |
(0,2 mA) |
| 10 |
0~375Ω pressione a distanza |
Il limite di portata basso e alto può essere impostato da -1999 a 9999 |
L'ambito di visualizzazione è continuo da -1999 a 9999 utilizzando un campione A/D a 16 bit |
00,2% |
(0,2 mA) |
| 11 |
Divider di corrente da 0 a 75 mV |
00,1% |
100 mila. |
| 12 |
0~30 mV |
00,1% |
100 mila. |
| 13 |
Segnale standard da 0 a 5 V |
00,1% |
100 mila. |
| 14 |
Segnale standard da 1 a 5 V |
00,1% |
100 mila. |
| 15 |
Segnale standard da 0 a 10 V |
00,1% |
100 mila. |
| 16 |
Segnale standard da 0 a 10 mA |
00,1% |
20Ω |
| 17 |
Segnale standard da 0 a 20 mA |
00,1% |
20Ω |
| 18 |
Segnale standard da 4 a 20 mA |
00,1% |
20Ω |
4.Impostazione di corrente analogica e relativi parametri: (cfr. tabella 2)
Tabella 2
| Segnale di uscita di trasmissione |
corrente di uscita |
Portata della trasmissione |
Voltaggio isolato |
- Max, ti prego.
Risoluzione |
Precisione |
Capacità di carico |
Voltaggio a circuito aperto |
| 00 |
4 ~ 20 mA |
Trasmettere dati all'interno del campo di applicazione al segnale di corrente standard |
1500 V |
12 bit |
00,3% |
≤ 500Ω |
15V |
| 01 |
0 ~ 20 mA |
Questo prodotto è prodotto solo in segnali di corrente di uscita 4 ~ 20mA o 0 ~ 20mA.può essere personalizzato dal produttore o auto-connesso 250 o 500 ohm resistenza per 1 ~ 5V o 0 ~ 5V, tensione e resistenza 0 ~ 10V (nota: l' esattezza della resistenza influenza direttamente l' esattezza della tensione di uscita di trasmissione).
5.Relay capacità di contatto di uscita: (cfr. tabella 3)
Tabella 3
| |
250 V/120 V |
120V/48V |
< 48 V |
Vita del relè |
| Climatizzazione |
DC |
Climatizzazione |
DC |
Climatizzazione |
DC |
>100000 volte |
| Corrente massima (carico resistivo) |
3A |
2A |
4A |
3A |
5A |
4A |
| Corrente massima (carico induttivo) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6E.potenza esterna DC24V/30mAPuò fornire energia al trasmettitore.
7. confunzione di compensazione della temperatura automaticapersensore di termocoppia.
8. confunzione di protezione contro la disconnessione.

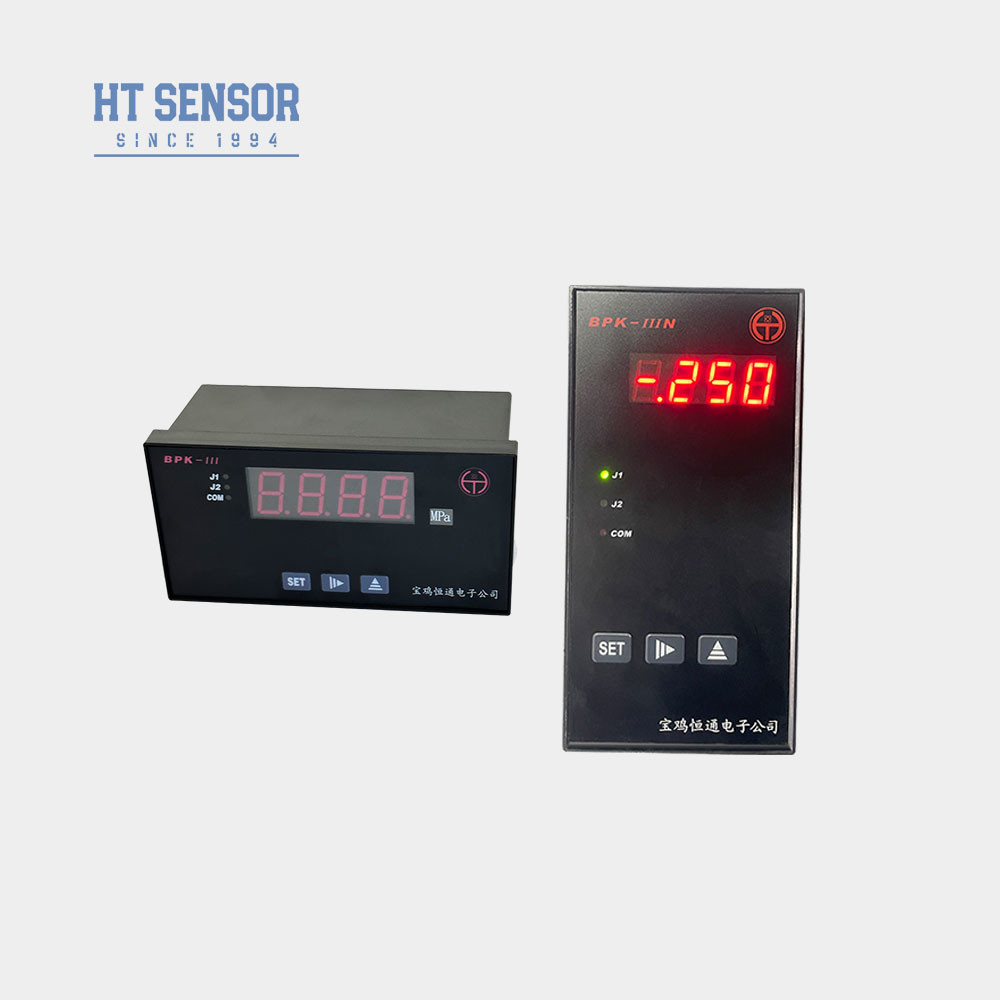

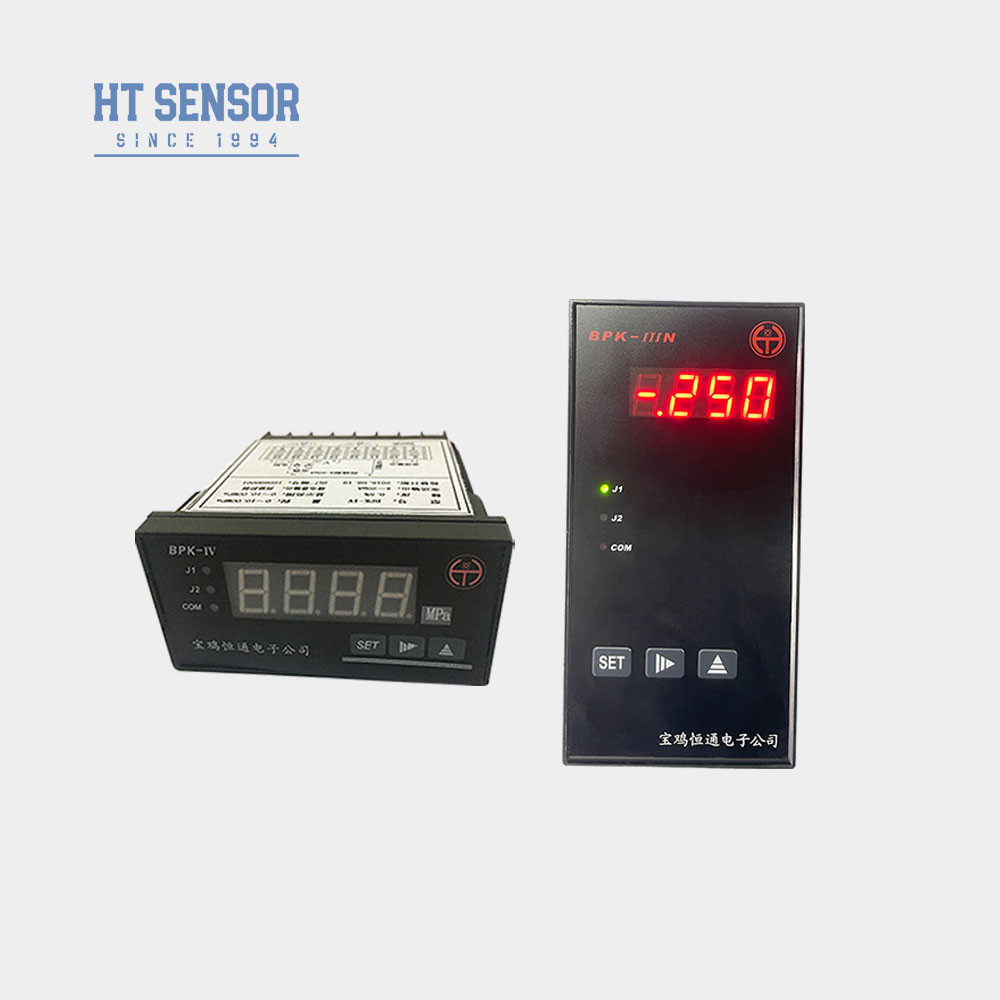

| Modello |
Dimensione del profilo |
Dimensione di uscita del pannello ((mm) |
Nota |
| BPK-IIIS |
160×80×80 ((orizzontale)) |
152+0.8× 76+0.7 |
|
| BPK-IV |
96×48×112 (orizzontale) |
92+0.7× 44+0.5 |
|
| BPK-IIIN |
80×160×80 (verticale) |
76+0.7×152+0.8 |
|
| BPK-IIIN2 |
48×96×112 (verticale) |
44+0.5× 92+0.7 |
|
| BPK-IIIF1 |
96×96×112 (quadrato) |
92+0.7× 92+0.7 |
|
| BPK-IIIF2 |
48×48×108 (quadrato) |
44+0.5× 44+0.5 |
Con lampada di allarme J2 senza relè J2 |
| BPK-IIIF3 |
72×72×112 |
67+0.7× 67+0.7 |
|
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: I nostri sensori di pressione sono caratterizzati da elevata precisione, durata e prestazioni eccellenti, con la possibilità di personalizzazione.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche attraverso i nostri servizi OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri stabilimenti produttivi hanno la capacità di produrre fino a 30.000 trasmettitori per sensori di pressione al mese, assicurandoci di poter soddisfare ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per una produzione e consegna di programmazione senza intoppi.
4D: Qual è il periodo di consegna tipico?
R: I modelli standard hanno in genere un periodo di consegna di 5~8 giorni lavorativi, mentre i prodotti personalizzati possono variare.
5D: Qual è il prezzo dei prodotti?
R: Offriamo prezzi competitivi con sconti disponibili per ordini alla rinfusa o partnership a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: I nostri prodotti hanno una garanzia di 24 mesi dalla data di spedizione e il nostro servizio post-vendita garantisce risposte rapide entro 24 ore insieme al supporto di istruzione remota tramite rete PC.
