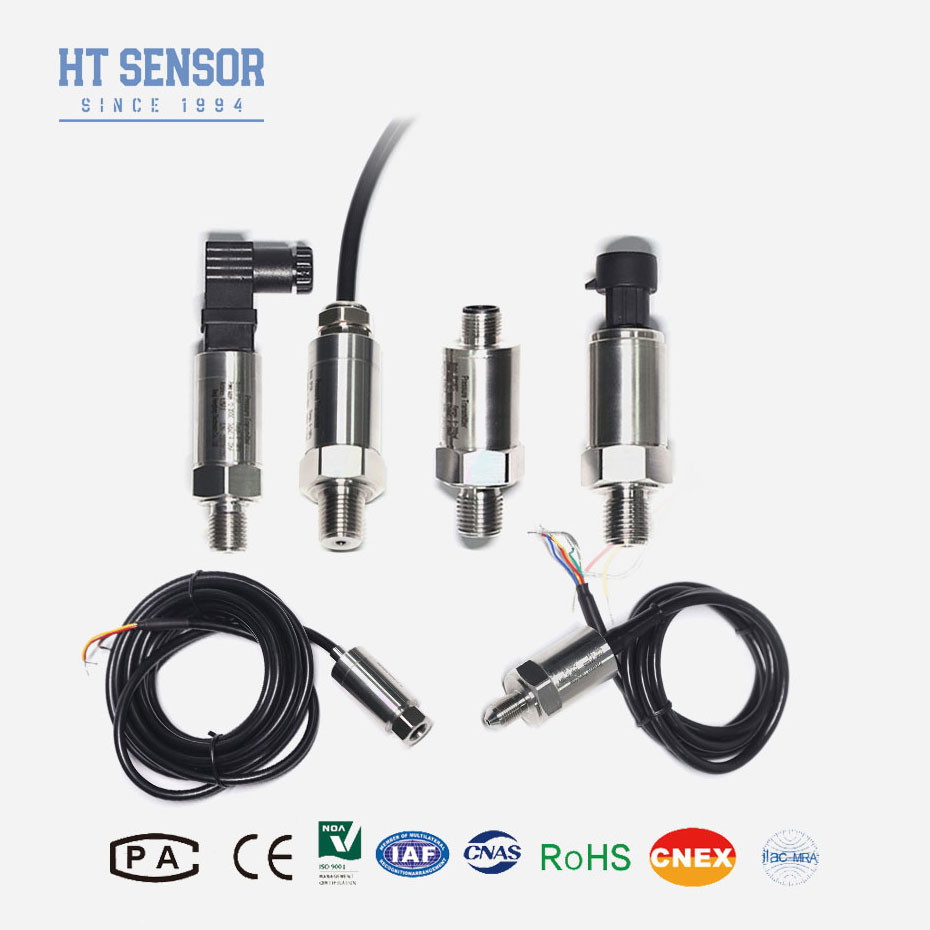

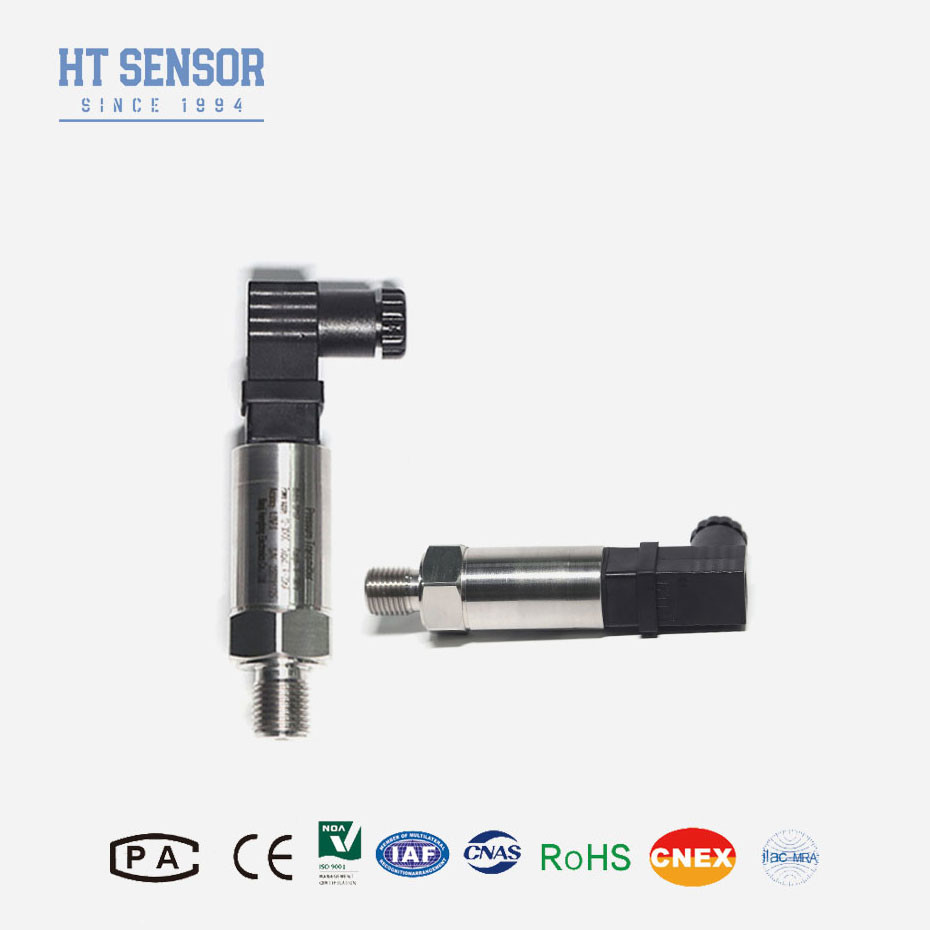

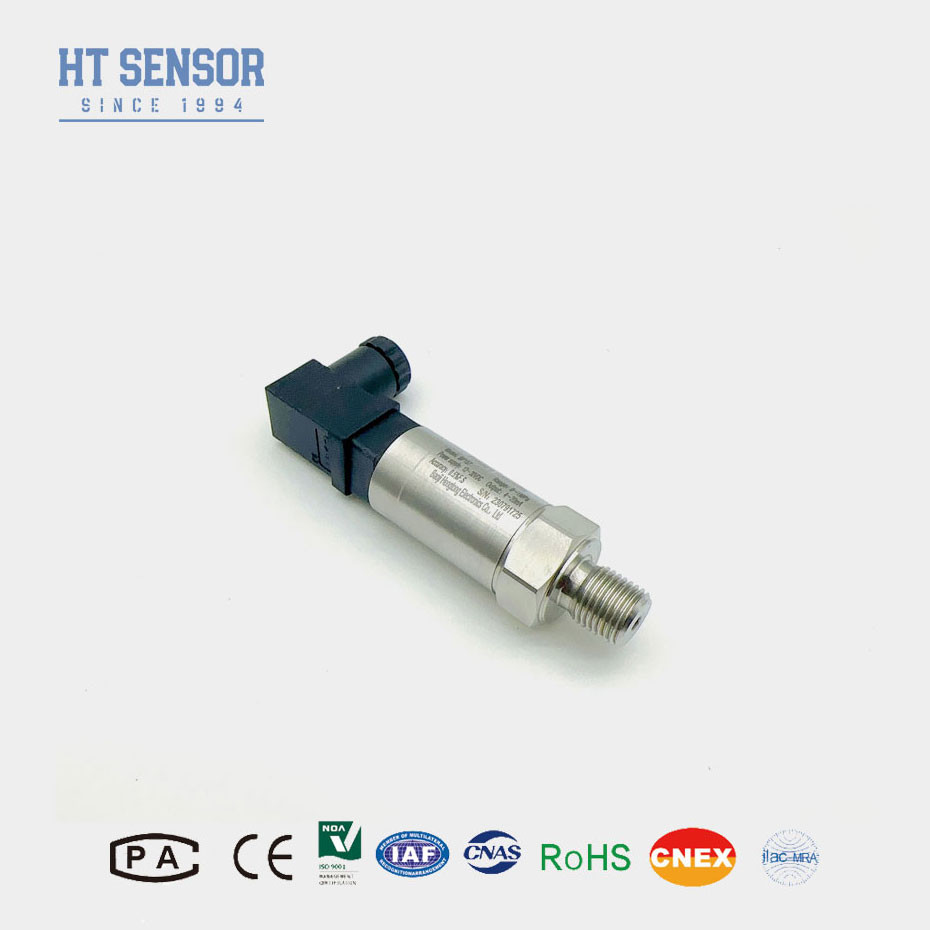

0.5-4.5VDC Output G1/4" Transduttore di trasmettitore di pressione al silicio per idrocarburi 0-10MPA
Product Details
| Materiale: | 304 acciaio inossidabile | Segnale di uscita: | 4-20 mA o 0,5-4,5VDC |
|---|---|---|---|
| Potenza di approvvigionamento: | 24 VDC o 5 VDC | Connessione elettronica: | mini baccano |
| Intervallo di misura: | 0-10KPa~10MPa | Accuratezza: | 00,25%, 0,5% |
| elemento di rilevamento: | Sensore di pressione di silicio diffuso | Tipo di connessione: | G1/4, 1/4NPT, 1/8NPT |
| Codice H.S.: | 9026201090 | Produttori OEM: | OEM O ODM |
| Garanzia: | 24 mesi | ||
| Evidenziare |
Trasmettitore di pressione al silicio per gas,Trasmettitore di pressione al silicio per il petrolio,Trasmettitore di pressione al silicio per l'acqua |
||
Product Description
BP157 Trasmettitore di pressione di silicio pieoresistivo diffuso
Introduzione:
Il sensore contiene un sottile diaframma di silicio che funge da elemento di rilevamento.le resistenze piezoresistive sono diffuse nel diaframma di silicioQuesti resistori cambiano resistenza quando il diaframma si deforma sotto pressione. Quando la pressione viene applicata al sensore, il diaframma di silicio si deforma.La deformazione provoca un cambiamento dello stress sugli elementi piezorisistentiLa tensione indotta dalla pressione modifica la resistenza degli elementi piezoresistivi nel ponte di Wheatstone.Lo sforzo indotto dalla pressione cambia la resistenza degli elementi piezoresistivi nel ponte di WheatstoneI circuiti di condizionamento del segnale amplificano e convertono il segnale in un formato di uscita standard (ad esempio, 4-20mA,0-5VDC, o uscita digitale).
Caratteristiche del prodotto:
Progettazione compatta e robusta
Interferenze anti-elettromagnetiche.
Saldato completamente sigillato
Protezione IP65
Segnali di uscita multipli
Una costruzione robusta
Facilità di integrazione
Applicazioni:
Compatibile con acciaio inossidabile 316L, gas e liquidi non corrosivi
Settore petrolchimico e altri settori industriali
Compressore d'aria, apparecchiature per il vuoto
Sistemi di controllo idraulici e pneumatici
Parametri di prestazione:
| Intervallo di misura | - 100KPa~0kPa~10kPa... 10MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Pressione di sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C | ±0,25% (tipo), ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Errore di temperatura -Zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Errore di temperatura -Trasferenza | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatura di compensazione | 0-50°C (<35KPa), 0-70°C (standard) -20~80 (personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Materiale per le abitazioni | 304 SS |
| Materiale del diaframma | 316L SS |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Materiale di tenuta | Fabbricazione a partire da prodotti della voce 8528 |
| Pesare | ~ 0,20 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 di filo |
| 010/20mA |
3 fili |
|
| 0/1 ¢5V | ||
| 0/110V | ||
| 0.5·4.5V | 5VDC |
Suggerimenti per ordinare
1Determinare la gamma di pressioni: identificare l'intera gamma di pressioni che il trasmettitore dovrà misurare.Assicurarsi che il trasmettitore selezionato possa misurare con precisione entro questo intervallo per evitare errori e potenziali danni.
2. Livelli di precisione: comprendere i requisiti di precisione per la vostra applicazione. Trasmettitori diversi offrono diversi livelli di precisione, quindi scegliere uno che soddisfa le vostre esigenze specifiche per dati accurati.
3. Opzioni di montaggio: Identificare come il trasmettitore sarà montato nella vostra applicazione, se richiede il montaggio diretto, il montaggio di supporto, o l'integrazione in un pannello.
4Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.
5. Opzioni di montaggio: Identificare come il trasmettitore sarà montato nella vostra applicazione, se richiede il montaggio diretto, il montaggio di supporto, o l'integrazione in un pannello.
FAQ:
D: Lei è un produttore?
R: Sì, siamo produttori di sensori professionali da oltre 29 anni!
D: Puoi accettare il servizio OEM?
A: Sì, accettiamo OEM e ODM.
D: Posso essere il vostro distributore?
R: Sì, stiamo cercando distributori nel mercato d'oltremare.
D: Qual è il vostro tempo di consegna?
R: Normalmente 3-5 giorni. Per quantità superiore a 100pcs, servono 5-7 giorni lavorativi extra.
