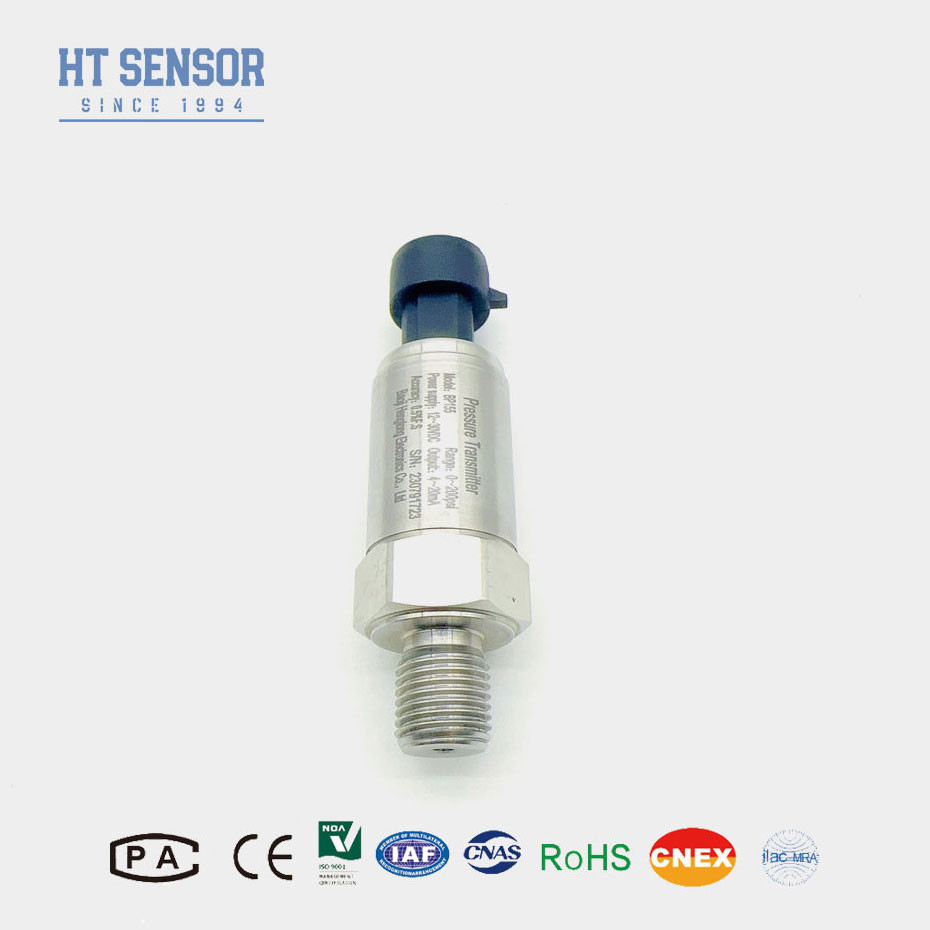

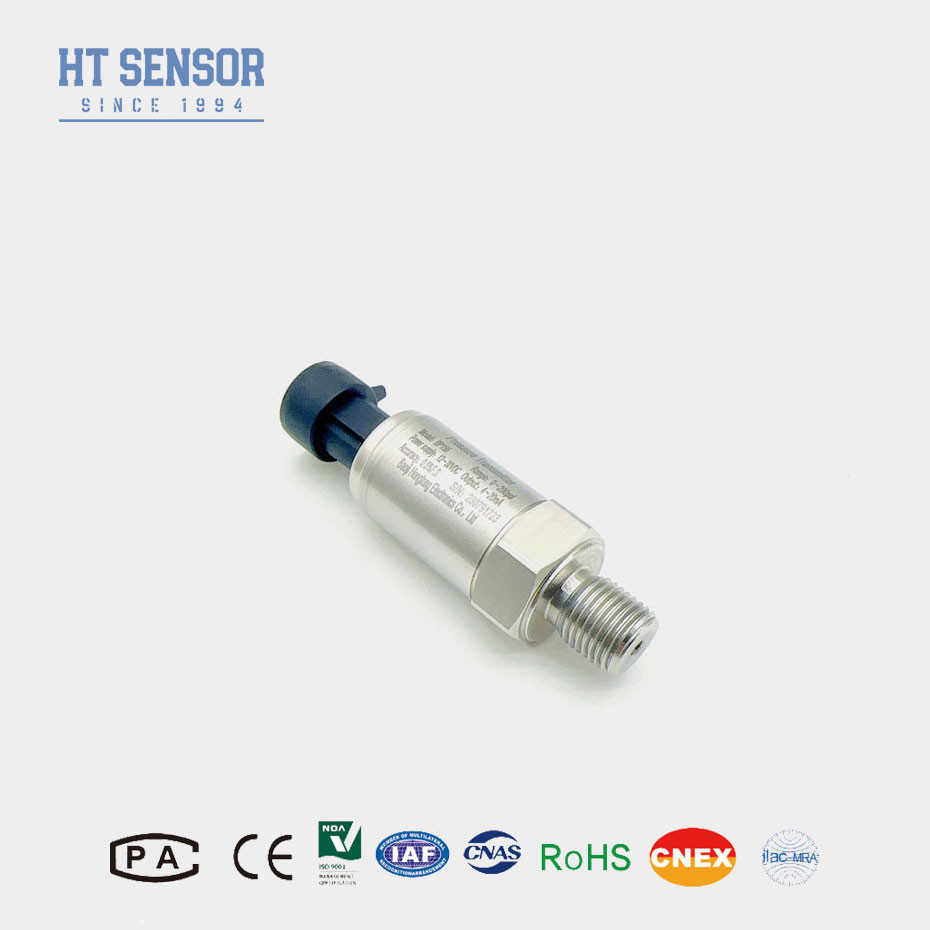

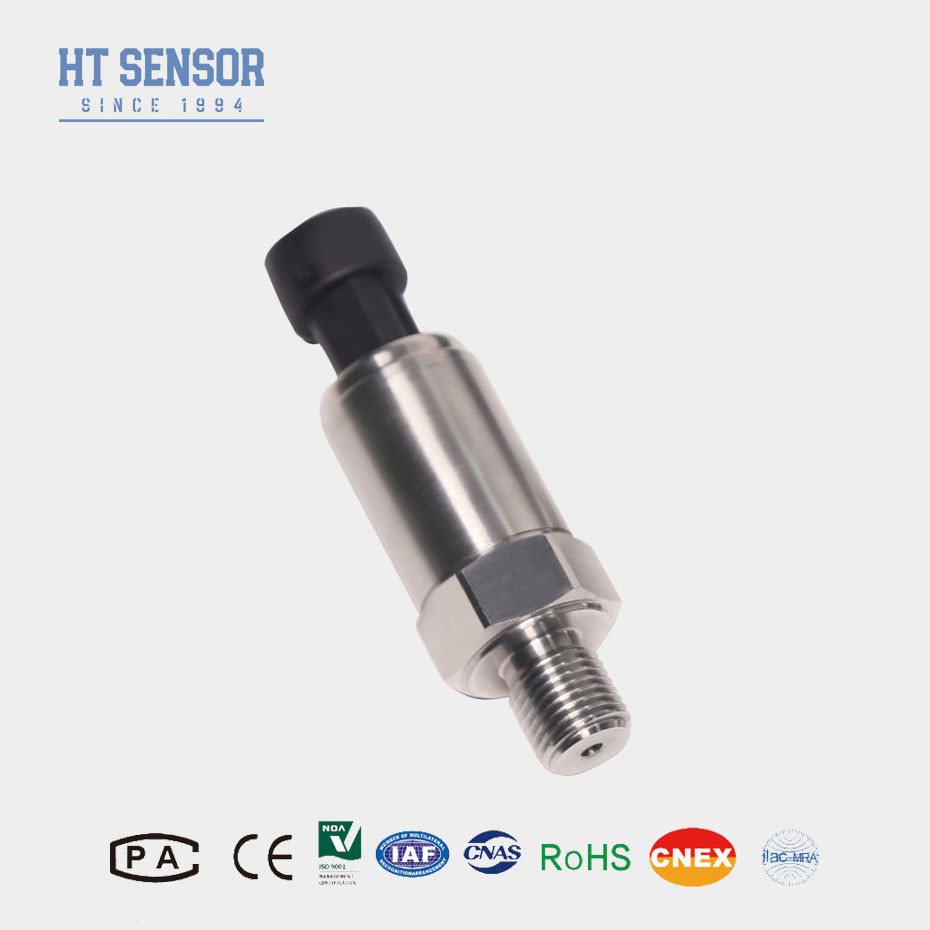

BP155 Trasmettitore di pressione di silicio pieoresistivo diffuso
Introduzione:
BP155 PiTrasmettitore di pressione di silicio diffuso ezoresistivoQuesti sensori sono ampiamente utilizzati per la loro elevata precisione, affidabilità e capacità di misurare una vasta gamma di pressioni.
utilizza il nucleo riempito di olio della membrana di isolamento resistente alla pressione del silicio come elemento di misurazione del segnale,Il circuito di elaborazione del segnale è situato all'interno di un alloggiamento in acciaio inossidabile,conversione del segnale del sensore in un segnale di uscita standard. il prodotto ha
sono stati sottoposti a rigorosi test e screening dell'invecchiamento dei componenti, dei semilavorati e dei prodotti finiti per garantire prestazioni stabili e affidabili.
Per mantenere l'accuratezza, la compensazione della temperatura viene eseguita utilizzando circuiti aggiuntivi o algoritmi di compensazione digitale.
I sensori di pressione a silicio diffuso sfruttano l'effetto piezorisitivo del silicio per fornire misurazioni di pressione accurate, affidabili e versatili.combinato con un design robusto e compatto, li rende ideali per una vasta gamma di applicazioni industriali e commerciali.
Caratteristiche del prodotto:
Progettazione compatta e robusta
Interferenze anti-elettromagnetiche.
Saldato completamente sigillato
Protezione IP65
Segnali di uscita multipli
Una costruzione robusta
Facilità di integrazione
Applicazioni:
Compatibile con acciaio inossidabile 316L, gas e liquidi non corrosivi
Settore petrolchimico e altri settori industriali
Compressore d'aria, apparecchiature per il vuoto
Sistemi di controllo idraulici e pneumatici
Parametri di prestazione:
| Intervallo di misura |
- 100KPa~0kPa~10kPa... 10MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Pressione di sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C |
±0,25% (tipo), ±0,5% (massimo) |
| Ripetibilità e isteresi |
0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine |
± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Errore di temperatura -Zero |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Errore di temperatura -Trasferenza |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatura di compensazione |
0-50°C (<35KPa), 0-70°C (standard) -20~80 (personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Materiale per le abitazioni |
304 SS |
| Materiale del diaframma |
316L SS |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex db IIC T6 Gb |
| Classificazione di protezione |
Protezione IP65 |
| Materiale di tenuta |
Fabbricazione a partire da prodotti della voce 8528 |
| Pesare |
~ 0,20 kg |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ̊20 mA |
12 ̊30VDC |
2/3/4 di filo |
| 010/20mA |
3 fili
|
| 0/1 ¢5V |
| 0/110V |
| 0.5·4.5V |
5VDC |
Suggerimenti per ordinare
1Determinare la gamma di pressioni: identificare l'intera gamma di pressioni che il trasmettitore dovrà misurare.Assicurarsi che il trasmettitore selezionato possa misurare con precisione entro questo intervallo per evitare errori e potenziali danni.
2. Livelli di precisione: comprendere i requisiti di precisione per la vostra applicazione. Trasmettitori diversi offrono diversi livelli di precisione, quindi scegliere uno che soddisfa le vostre esigenze specifiche per dati accurati.
3. Opzioni di montaggio: Identificare come il trasmettitore sarà montato nella vostra applicazione, se richiede il montaggio diretto, il montaggio di supporto, o l'integrazione in un pannello.
4Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.
5. Opzioni di montaggio: Identificare come il trasmettitore sarà montato nella vostra applicazione, se richiede il montaggio diretto, il montaggio di supporto, o l'integrazione in un pannello.
FAQ:
D. Cos'è un trasmettitore di pressione a silicio diffuso?
Un trasmettitore di pressione a silicio diffuso è un dispositivo che misura la pressione utilizzando un diaframma di silicio con elementi piezorresistivi.causando una variazione della resistenza elettrica che viene convertita in una corrispondente lettura di pressione.
D. Quali sono i vantaggi dell'uso di un trasmettitore di pressione a silicio diffuso?
A. I vantaggi includono un'elevata precisione, un'eccellente stabilità a lungo termine, una vasta gamma di capacità di pressione, una costruzione robusta e la capacità di operare in ambienti difficili.Essi sono noti anche per i loro tempi di risposta veloci e basso consumo di energia.
D: Lei è un produttore?
R: Sì, siamo produttori di sensori professionali da oltre 29 anni!
D: Puoi accettare il servizio OEM?
A: Sì, accettiamo OEM e ODM.
D: Qual è il tempo di consegna per i vostri trasmettitori di pressione?
I tempi di consegna variano a seconda del modello di prodotto e della quantità ordinata.Ci sforziamo di soddisfare gli ordini tempestivamente e forniremo stime specifiche del tempo di consegna in base alle vostre esigenze al momento dell'ordine.
